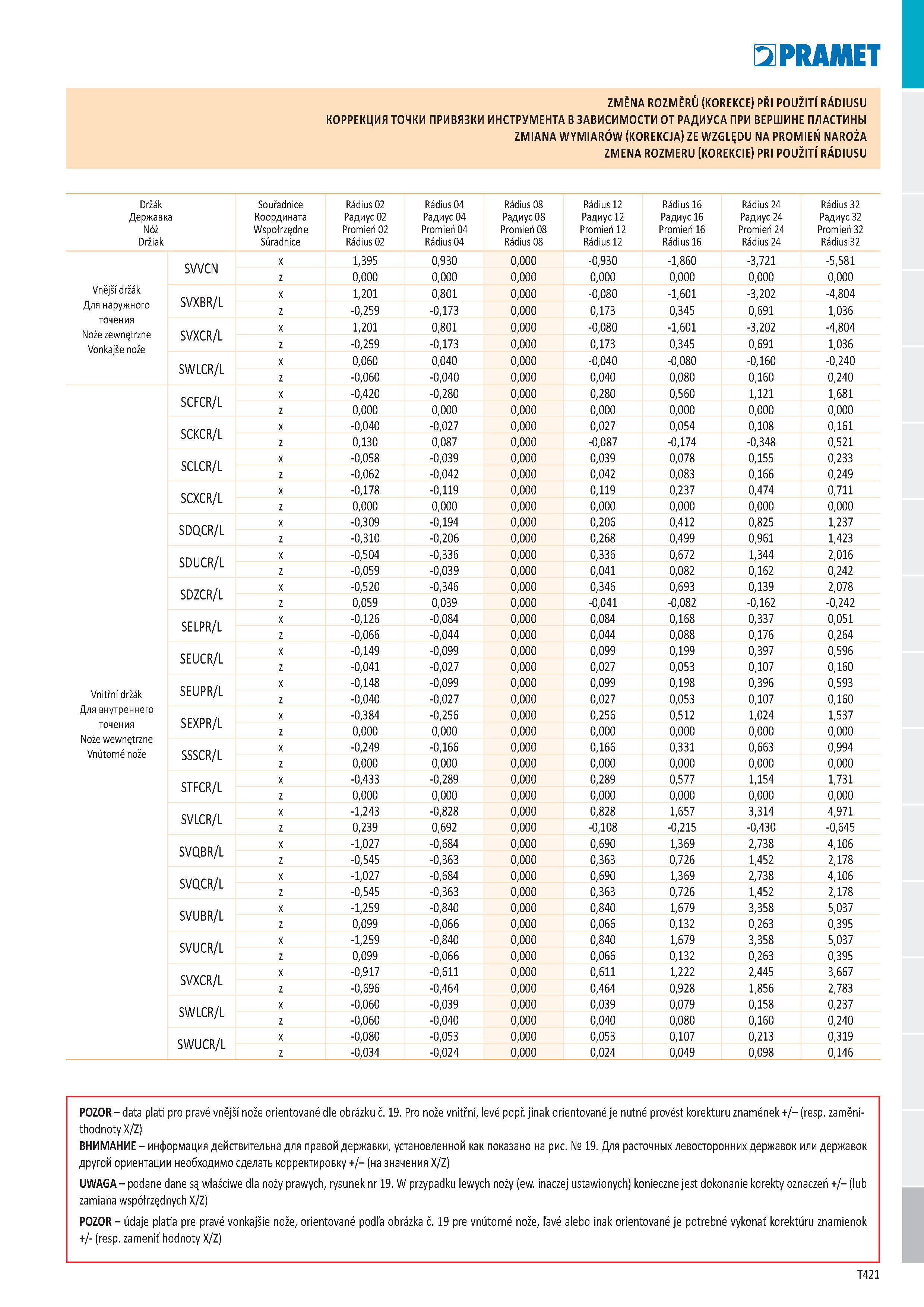

PRAMET ZMĚNA ROZMĚRŮ (KOREKCE) PŘI POUŽITÍ RÁDIUSU КОРРЕКЦИЯ ТОЧКИ ПРИВЯЗКИ ИНСТРУМЕНТА В ЗАВИСИМОСТИ ОТ РАДИУСА ПРИ ВЕРШИНЕ ПЛАСТИНЫ ZMIANA WYMIARÓW (KOREKCJA) ZE WZGLĘDU NA PROMIEŃ NAROŻA ZMENA ROZMERU (KOREKCIE) PRI POUŽITÍ RÁDIUSU Držák Souřadnice Rádius 02 Rádius 04 Rádius 08 Rádius 12 Rádius 16 Rádius 24 Rádius 32 Державка Координата Радиус 02 Радиус 04 Радиус 08 Радиус 12 Радиус 16 Радиус 24 Радиус 32 Nóż Wspołrzędne Promień 02 Promień 04 Promień 08 Promień 12 Promień 16 Promień 24 Promień 32 Držiak Súradnice Rádius 02 Rádius 04 Rádius 08 Rádius 12 Rádius 16 Rádius 24 Rádius 32 SVVCN 1,395 0,930 0,000 -0,930 -1,860 -3,721 -5,581 z 0,000 0,000 0,000 0,000 0,000 0,000 0,000 Vnější držák SVXBR/L 1,201 0,801 0,000 -0,080 -1,601 -3,202 -4,804 Для наружного z -0,259 -0,173 0,000 0,173 0,345 0,691 1,036 точения SVXCR/L 1,201 0,801 0,000 -0,080 -1,601 -3,202 -4,804 Noże zewnętrzne Vonkajše nože z -0,259 -0,173 0,000 0,173 0,345 0,691 1,036 SWLCR/L 0,060 0,040 0,000 -0,040 -0,080 -0,160 -0,240 z -0,060 -0,040 0,000 0,040 0,080 0,160 0,240 SCFCR/L -0,420 -0,280 0,000 0,280 0,560 1,121 1,681 z 0,000 0,000 0,000 0,000 0,000 0,000 0,000 SCKCR/L -0,040 -0,027 0,000 0,027 0,054 0,108 0,161 z 0,130 0,087 0,000 -0,087 -0,174 -0,348 0,521 SCLCR/L -0,058 -0,039 0,000 0,039 0,078 0,155 0,233 z -0,062 -0,042 0,000 0,042 0,083 0,166 0,249 SCXCR/L -0,178 -0,119 0,000 0,119 0,237 0,474 0,711 z 0,000 0,000 0,000 0,000 0,000 0,000 0,000 SDQCR/L -0,309 -0,194 0,000 0,206 0,412 0,825 1,237 z -0,310 -0,206 0,000 0,268 0,499 0,961 1,423 SDUCR/L -0,504 -0,336 0,000 0,336 0,672 1,344 2,016 z -0,059 -0,039 0,000 0,041 0,082 0,162 0,242 SDZCR/L -0,520 -0,346 0,000 0,346 0,693 0,139 2,078 z 0,059 0,039 0,000 -0,041 -0,082 -0,162 -0,242 SELPR/L -0,126 -0,084 0,000 0,084 0,168 0,337 0,051 z -0,066 -0,044 0,000 0,044 0,088 0,176 0,264 SEUCR/L -0,149 -0,099 0,000 0,099 0,199 0,397 0,596 z -0,041 -0,027 0,000 0,027 0,053 0,107 0,160 SEUPR/L -0,148 -0,099 0,000 0,099 0,198 0,396 0,593 Vnitřní držák z -0,040 -0,027 0,000 0,027 0,053 0,107 0,160 Для внутреннего SEXPR/L -0,384 -0,256 0,000 0,256 0,512 1,024 1,537 точения z 0,000 0,000 0,000 0,000 0,000 0,000 0,000 Noże wewnętrzne Vnútorné nože SSSCR/L -0,249 -0,166 0,000 0,166 0,331 0,663 0,994 z 0,000 0,000 0,000 0,000 0,000 0,000 0,000 STFCR/L -0,433 -0,289 0,000 0,289 0,577 1,154 1,731 z 0,000 0,000 0,000 0,000 0,000 0,000 0,000 SVLCR/L -1,243 -0,828 0,000 0,828 1,657 3,314 4,971 z 0,239 0,692 0,000 -0,108 -0,215 -0,430 -0,645 SVQBR/L -1,027 -0,684 0,000 0,690 1,369 2,738 4,106 z -0,545 -0,363 0,000 0,363 0,726 1,452 2,178 SVQCR/L -1,027 -0,684 0,000 0,690 1,369 2,738 4,106 z -0,545 -0,363 0,000 0,363 0,726 1,452 2,178 SVUBR/L -1,259 -0,840 0,000 0,840 1,679 3,358 5,037 z 0,099 -0,066 0,000 0,066 0,132 0,263 0,395 SVUCR/L -1,259 -0,840 0,000 0,840 1,679 3,358 5,037 z 0,099 -0,066 0,000 0,066 0,132 0,263 0,395 SVXCR/L -0,917 -0,611 0,000 0,611 1,222 2,445 3,667 z -0,696 -0,464 0,000 0,464 0,928 1,856 2,783 SWLCR/L -0,060 -0,039 0,000 0,039 0,079 0,158 0,237 z -0,060 -0,040 0,000 0,040 0,080 0,160 0,240 SWUCR/L -0,080 -0,053 0,000 0,053 0,107 0,213 0,319 z -0,034 -0,024 0,000 0,024 0,049 0,098 0,146 POZOR - data platí pro pravé vnější nože orientované dle obrázku č. 19. Pro nože vnitřní, levé popř. jinak orientované je nutné provést korekturu znamének +/- (resp. zaměni-thodnoty X/Z) ВНИМАНИЕ - информация действительна для правой державки, установленной как показано на рис. № 19. Для расточных левосторонних державок или державок другой ориентации необходимо сделать корректировку +/- (на значения X/Z) UWAGA - podane dane są właściwe dla noży prawych, rysunek nr 19. W przypadku lewych noży (ew. inaczej ustawionych) konieczne jest dokonanie korekty oznaczeń +/- (lub zamiana współrzędnych X/Z) POZOR - údaje platia pre pravé vonkajšie nože, orientované podľa obrázka č. 19 pre vnútorné nože, ľavé alebo inak orientované je potrebné vykonať korektúru znamienok +/- (resp. zameniť hodnoty X/Z) T421
