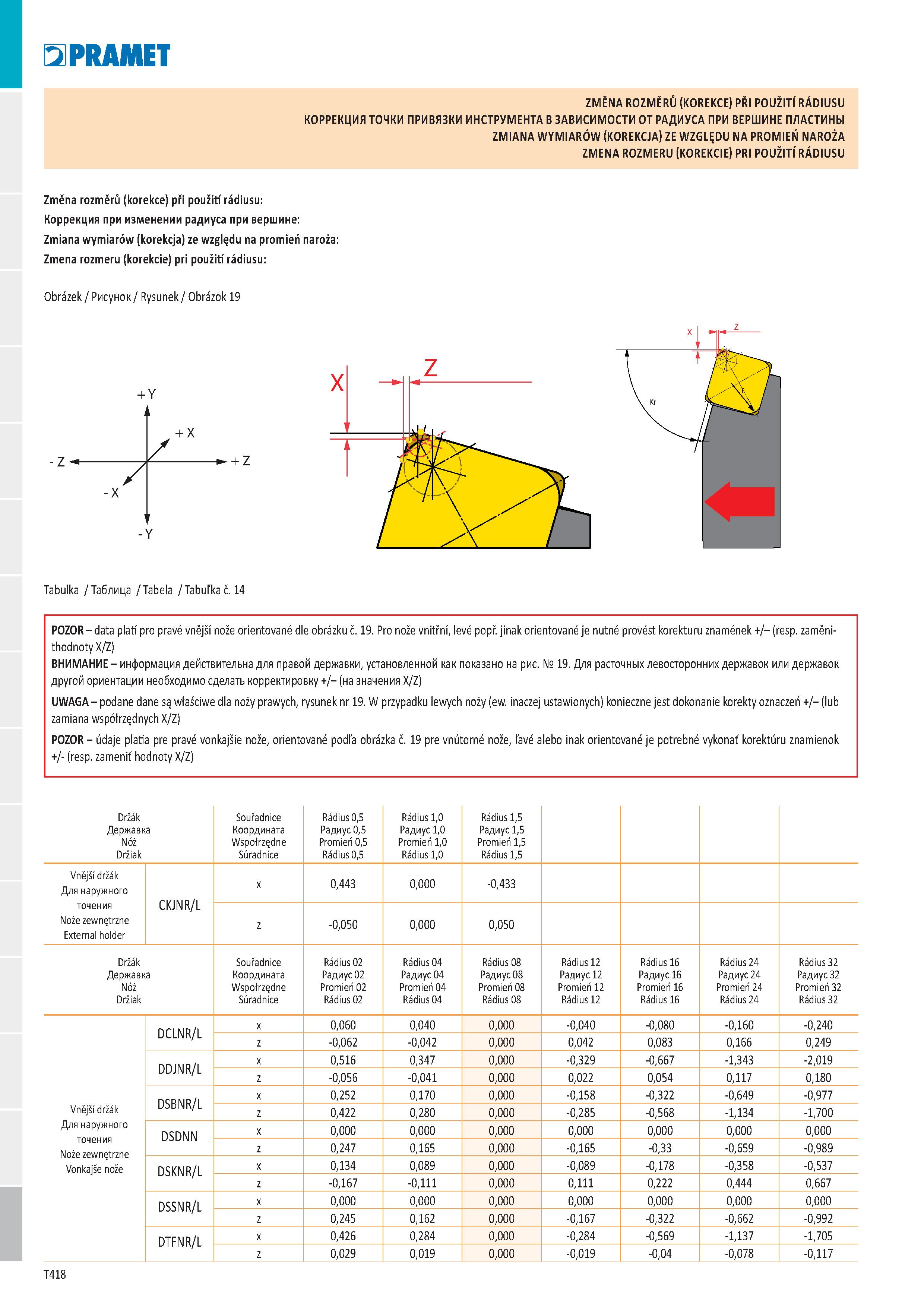

PRAMET ZMĚNA ROZMĚRŮ (KOREKCE) PŘI POUŽITÍ RÁDIUSU КОРРЕКЦИЯ ТОЧКИ ПРИВЯЗКИ ИНСТРУМЕНТА В ЗАВИСИМОСТИ ОТ РАДИУСА ПРИ ВЕРШИНЕ ПЛАСТИНЫ ZMIANA WYMIARÓW (KOREKCJA) ZE WZGLĘDU NA PROMIEŃ NAROŻA ZMENA ROZMERU (KOREKCIE) PRI POUŽITÍ RÁDIUSU Změna rozměrů (korekce) při použití rádiusu: Коррекция при изменении радиуса при вершине: Zmiana wymiarów (korekcja) ze względu na promień naroża: Zmena rozmeru (korekcie) pri použití rádiusu: Obrázek / Рисунок / Rysunek / Obrázok 19 + Y Tabulka / Таблица / Tabela / Tabuľka č. 14 POZOR - data platí pro pravé vnější nože orientované dle obrázku č. 19. Pro nože vnitřní, levé popř. jinak orientované je nutné provést korekturu znamének +/- (resp. zaměni-thodnoty X/Z) ВНИМАНИЕ - информация действительна для правой державки, установленной как показано на рис. № 19. Для расточных левосторонних державок или державок другой ориентации необходимо сделать корректировку +/- (на значения X/Z) UWAGA - podane dane są właściwe dla noży prawych, rysunek nr 19. W przypadku lewych noży (ew. inaczej ustawionych) konieczne jest dokonanie korekty oznaczeń +/- (lub zamiana współrzędnych X/Z) POZOR - údaje platia pre pravé vonkajšie nože, orientované podľa obrázka č. 19 pre vnútorné nože, ľavé alebo inak orientované je potrebné vykonať korektúru znamienok +/- (resp. zameniť hodnoty X/Z) Držák Державка Nóż Držiak Souřadnice Координата Wspołrzędne Súradnice Rádius 0,5 Радиус 0,5 Promień 0,5 Rádius 0,5 Rádius 1,0 Радиус 1,0 Promień 1,0 Rádius 1,0 Rádius 1,5 Радиус 1,5 Promień 1,5 Rádius 1,5 Vnější držák Для наружного точения Noże zewnętrzne External holder CKJNR/L x 0,443 0,000 -0,433 z -0,050 0,000 0,050 Držák Державка Nóż Držiak Souřadnice Координата Wspołrzędne Súradnice Rádius 02 Радиус 02 Promień 02 Rádius 02 Rádius 04 Радиус 04 Promień 04 Rádius 04 Rádius 08 Радиус 08 Promień 08 Rádius 08 Rádius 12 Радиус 12 Promień 12 Rádius 12 Rádius 16 Радиус 16 Promień 16 Rádius 16 Rádius 24 Радиус 24 Promień 24 Rádius 24 Rádius 32 Радиус 32 Promień 32 Rádius 32 Vnější držák Для наружного точения Noże zewnętrzne Vonkajše nože DCLNR/L DDJNR/L DSBNR/L x 0,060 0,040 0,000 -0,040 -0,080 -0,160 -0,240 z -0,062 -0,042 0,000 0,042 0,083 0,166 0,249 x 0,516 0,347 0,000 -0,329 -0,667 -1,343 -2,019 z -0,056 -0,041 0,000 0,022 0,054 0,117 0,180 x 0,252 0,170 0,000 -0,158 -0,322 -0,649 -0,977 z 0,422 0,280 0,000 -0,285 -0,568 -1,134 -1,700 DSDNN x 0,000 0,000 0,000 0,000 0,000 0,000 0,000 z 0,247 0,165 0,000 -0,165 -0,33 -0,659 -0,989 DSKNR/L x 0,134 0,089 0,000 -0,089 -0,178 -0,358 -0,537 z -0,167 -0,111 0,000 0,111 0,222 0,444 0,667 DSSNR/L x 0,000 0,000 0,000 0,000 0,000 0,000 0,000 z 0,245 0,162 0,000 -0,167 -0,322 -0,662 -0,992 DTFNR/L x 0,426 0,284 0,000 -0,284 -0,569 -1,137 -1,705 z 0,029 0,019 0,000 -0,019 -0,04 -0,078 -0,117 T418
