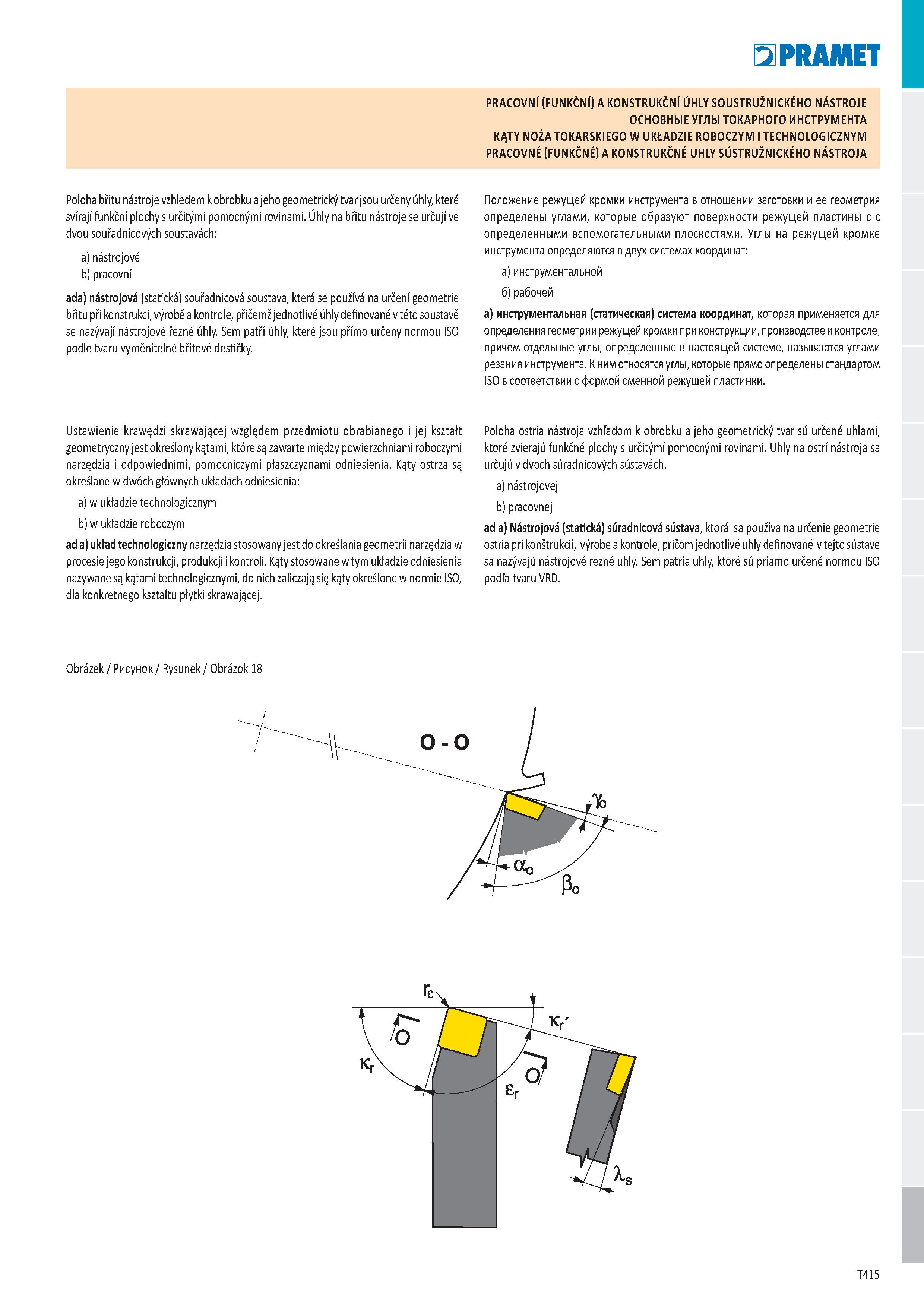

PRAMET PRACOVNÍ (FUNKČNÍ) A KONSTRUKČNÍ ÚHLY SOUSTRUŽNICKÉHO NÁSTROJE ОСНОВНЫЕ УГЛЫ ТОКАРНОГО ИНСТРУМЕНТА KĄTY NOŻA TOKARSKIEGO W UKŁADZIE ROBOCZYM I TECHNOLOGICZNYM PRACOVNÉ (FUNKČNÉ) A KONSTRUKČNÉ UHLY SÚSTRUŽNICKÉHO NÁSTROJA Poloha břitu nástroje vzhledem k obrobku a jeho geometrický tvar jsou určeny úhly, které svírají funkční plochy s určitými pomocnými rovinami. Úhly na břitu nástroje se určují ve dvou souřadnicových soustavách: a) nástrojové b) pracovní ada) nástrojová (statická) souřadnicová soustava, která se používá na určení geometrie břitu při konstrukci, výrobě a kontrole, přičemž jednotlivé úhly definované v této soustavě se nazývají nástrojové řezné úhly. Sem patří úhly, které jsou přímo určeny normou ISO podle tvaru vyměnitelné břitové destičky. Положение режущей кромки инструмента в отношении заготовки и ее геометрия определены углами, которые образуют поверхности режущей пластины с с определенными вспомогательными плоскостями. Углы на режущей кромке инструмента определяются в двух системах координат: а) инструментальной б)рабочей а) инструментальная (статическая) система координат, которая применяется для определения геометрии режущей кромки при конструкции, производстве и контроле, причем отдельные углы, определенные в настоящей системе, называются углами резания инструмента. К ним относятся углы, которые прямо определены стандартом ISO в соответствии с формой сменной режущей пластинки. Ustawienie krawędzi skrawającej względem przedmiotu obrabianego i jej kształt geometryczny jest określony kątami, które są zawarte między powierzchniami roboczymi narzędzia i odpowiednimi, pomocniczymi płaszczyznami odniesienia. Kąty ostrza są określane w dwóch głównych układach odniesienia: a) w układzie technologicznym b) w układzie roboczym ad a) układ technologiczny narzędzia stosowany jest do określania geometrii narzędzia w procesie jego konstrukcji, produkcji i kontroli. Kąty stosowane w tym układzie odniesienia nazywane są kątami technologicznymi, do nich zaliczają się kąty określone w normie ISO, dla konkretnego kształtu płytki skrawającej. Poloha ostria nástroja vzhľadom k obrobku a jeho geometrický tvar sú určené uhlami, ktoré zvierajú funkčné plochy s určitýmí pomocnými rovinami. Uhly na ostrí nástroja sa určujú v dvoch súradnicových sústavách. a) nástrojovej b) pracovnej ad a) Nástrojová (statická) súradnicová sústava, ktorá sa používa na určenie geometrie ostria pri konštrukcii, výrobe a kontrole, pričom jednotlivé uhly definované v tejto sústave sa nazývajú nástrojové rezné uhly. Sem patria uhly, ktoré sú priamo určené normou ISO podľa tvaru VRD. Obrázek / Рисунок / Rysunek / Obrázok 18 T415
