Величины шероховатости поверхности при точении Ra приведенные в таблице справедливы для сборных токарных резцов с пластинами (СМП) форм T S D K V

Величины шероховатости поверхности при точении Ra приведенные в таблице справедливы для сборных токарных резцов с пластинами (СМП) форм T S D K V

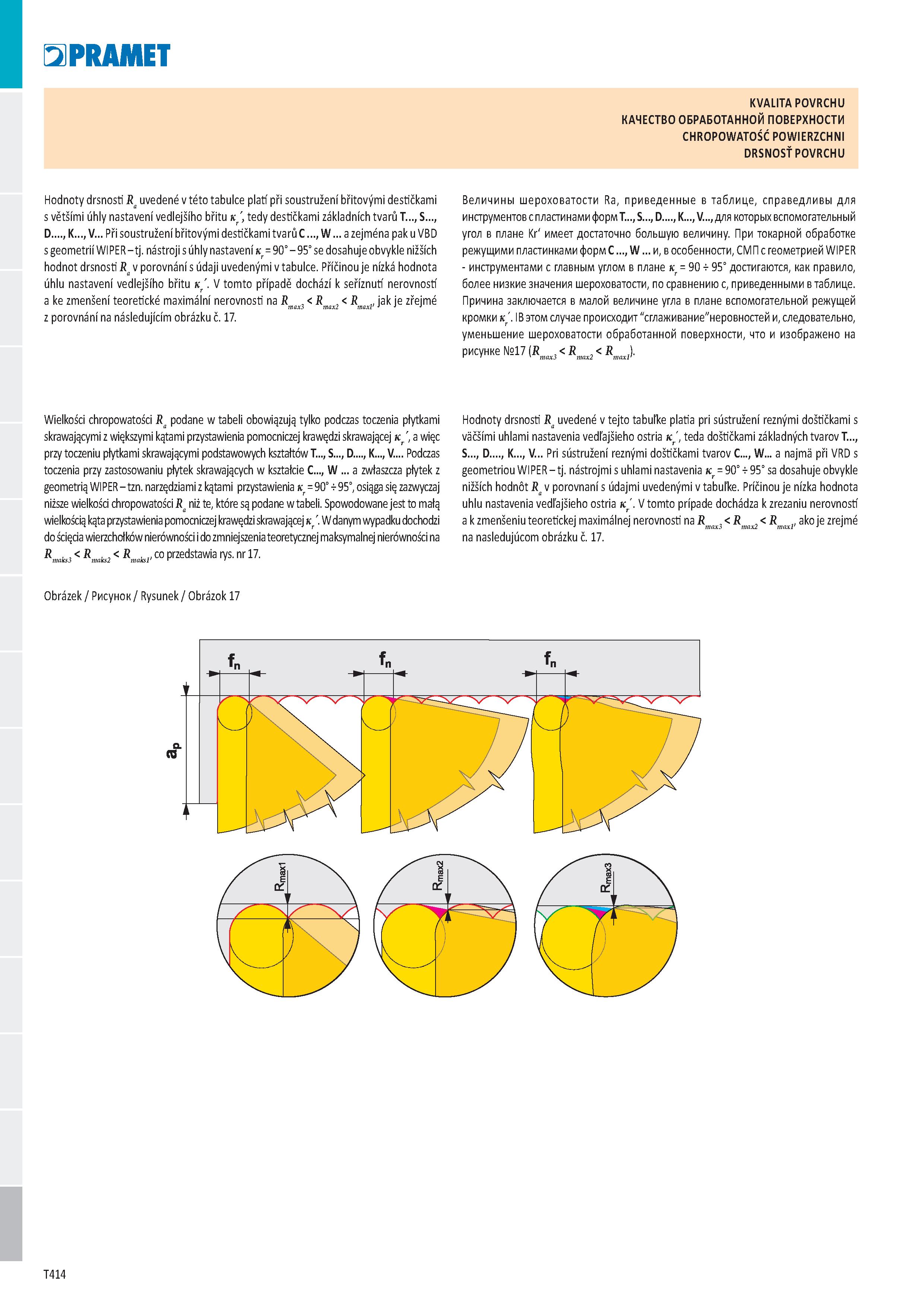

Величины шероховатости поверхности при точении Ra приведенные в таблице справедливы для сборных токарных резцов с пластинами (СМП) форм T S D K V _ для которых вспомогательный угол в плане Kr' имеет достаточно большую величину. При токарной обработке режущими пластинками форм C ..., W ... и, в особенности, СМП с геометрией WIPER - инструментами с главным углом в плане к = 90 ť 95° достигаются, как правило, более низкие значения шероховатости, по сравнению с, приведенными в таблице. Причина заключается в малой величине угла в плане вспомогательной режущей кромки к'. IB этом случае происходит "сглаживание"неровностей и, следовательно, уменьшение шероховатости обработанной поверхности, что и изображено на рисунке №17 (R , R . R ,). г ' ' max3 max2 maxi' Wielkości chropowatości Ra podane w tabeli obowiązują tylko podczas toczenia płytkami skrawającymi z większymi kątami przystawienia pomocniczej krawędzi skrawającej к', a więc przy toczeniu płytkami skrawającymi podstawowych kształtów T... , S... , D , K... , V Podczas toczenia przy zastosowaniu płytek skrawających w kształcie C... , W ... a zwłaszcza płytek z geometrią WIPER - tzn. narzędziami z kątami przystawienia к = 90° ť 95°, osiąga się zazwyczaj niższe wielkości chropowatości Ra niż te, które są podane w tabeli. Spowodowane jest to małą wielkością kąta przystawienia pomocniczej krawędzi skrawającej к''. W danym wypadku dochodzi do ścięcia wierzchołków nierówności i do zmniejszenia teoretycznej maksymalnej nierówności na R , , R , „ R , , co przedstawia rys. nr 17. maks3 maks2 maksi' r 1 Hodnoty drsnosti Ra uvedené v tejto tabuľke platia pri sústružení reznými doštičkami s väčšími uhlami nastavenia vedľajšieho ostria к/, teda doštičkami základných tvarov T..., S..., D , K..., V... Pri sústružení reznými doštičkami tvarov C..., W... a najmä při VRD s geometriou WIPER - tj. nástrojmi s uhlami nastavenia кr = 90° ť 95° sa dosahuje obvykle nižších hodnôt Ra v porovnaní s údajmi uvedenými v tabuľke. Príčinou je nízka hodnota uhlu nastavenia vedľajšieho ostria к \ V tomto prípade dochádza k zrezaniu nerovností a k zmenšeniu teoretickej maximálnej nerovnosti na R na nasledujúcom obrázku č. 17. - , R 2 max3 max2 Rmaxi, ako je zrejmé Obrázek / Рисунок / Rysunek / Obrázok 17 T414 Pramet KVALITA POVRCHU КАЧЕСТВО ОБРАБОТАННОЙ ПОВЕРХНОСТИ CHROPOWATOŚĆ POWIERZCHNI DRSNOSŤ POVRCHU Hodnoty drsnosti Ra uvedené v této tabulce platí při soustružení břitovými destičkami s většími úhly nastavení vedlejšího břitu кг', tedy destičkami základních tvarů T..., S..., D , K..., V... Při soustružení břitovými destičkami tvarů C ..., W ... a zejména pak u VBD s geometrií WIPER - tj. nástroji s úhly nastavení к = 90° - 95° se dosahuje obvykle nižších hodnot drsnosti Ra v porovnání s údaji uvedenými v tabulce. Příčinou je nízká hodnota úhlu nastavení vedlejšího břitu к'. V tomto případě dochází k seříznutí nerovností a ke zmenšení teoretické maximální nerovnosti na R , R , max3 max2 z porovnání na následujícím obrázku č. 17. Rma1, jak je zřejmé
