Шероховатость поверхности при точении Ra Расчетная формула и справочная таблица для различных значений подачи и радиуса вершины пластины резца с СМП

Шероховатость поверхности при точении Ra Расчетная формула и справочная таблица для различных значений подачи и радиуса вершины пластины резца с СМП

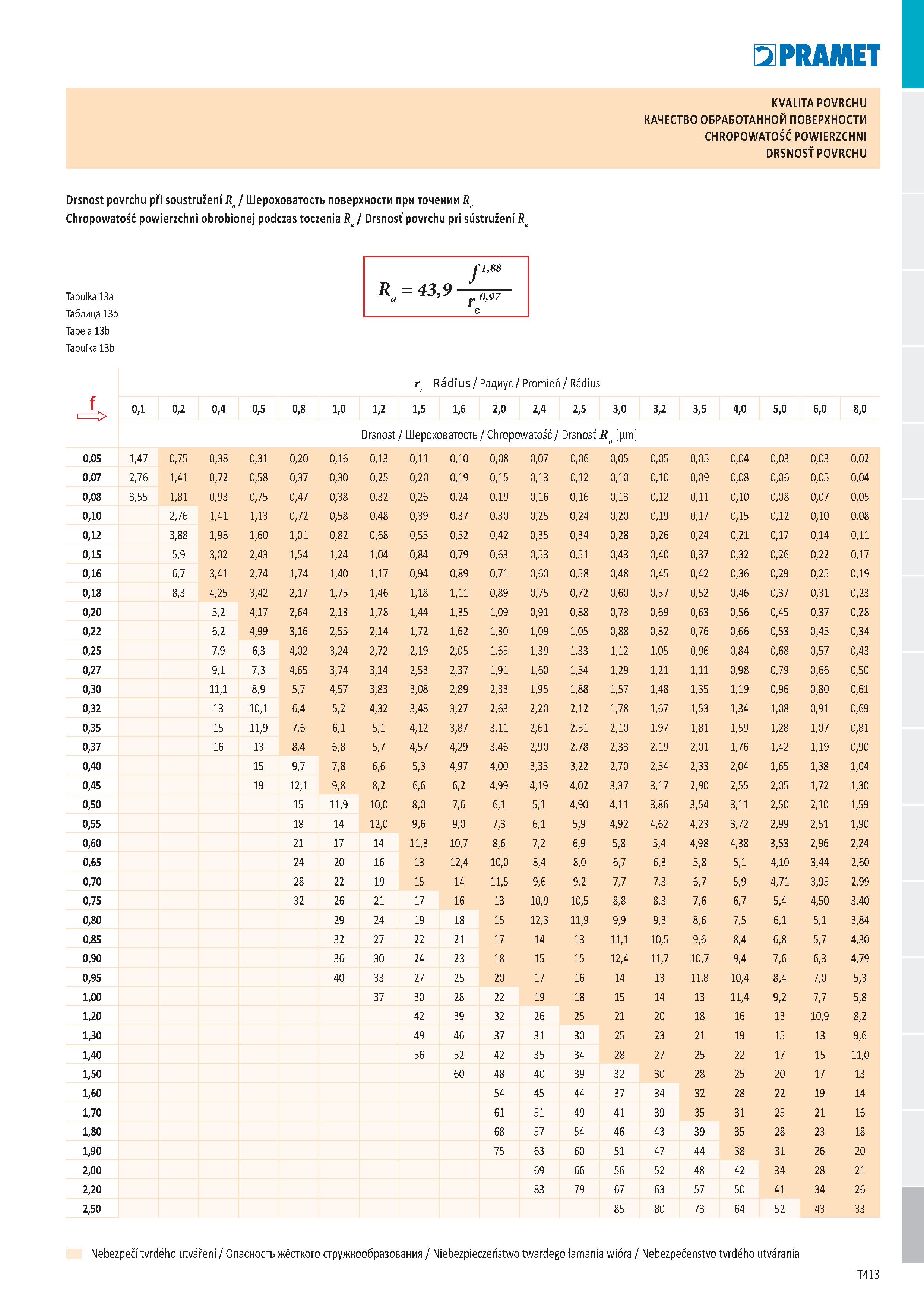

Шероховатость поверхности при точении Ra Расчетная формула и справочная таблица для различных значений подачи и радиуса вершины пластины резца с СМП _ Chropowatość powierzchni obrobionej podczas toczenia Ra / Drsnosť povrchu pri sústružení Ra Tabulka 13a Таблица 13b Tabela 13b Tabuľka 13b r Rádius / Радиус / Promień / Rádius f 0,1 0,2 0,4 0,5 0,8 1,0 1,2 1,5 1,6 2,0 2,4 2,5 3,0 3,2 3,5 4,0 5,0 6,0 8,0 Drsnost / Шероховатость / Chropowatość / Drsnosť R m 0,05 1,47 0,75 0,38 0,31 0,20 0,16 0,13 0,11 0,10 0,08 0,07 0,06 0,05 0,05 0,05 0,04 0,03 0,03 0,02 0,07 2,76 1,41 0,72 0,58 0,37 0,30 0,25 0,20 0,19 0,15 0,13 0,12 0,10 0,10 0,09 0,08 0,06 0,05 0,04 0,08 3,55 1,81 0,93 0,75 0,47 0,38 0,32 0,26 0,24 0,19 0,16 0,16 0,13 0,12 0,11 0,10 0,08 0,07 0,05 0,10 2,76 1,41 1,13 0,72 0,58 0,48 0,39 0,37 0,30 0,25 0,24 0,20 0,19 0,17 0,15 0,12 0,10 0,08 0,12 3,88 1,98 1,60 1,01 0,82 0,68 0,55 0,52 0,42 0,35 0,34 0,28 0,26 0,24 0,21 0,17 0,14 0,11 0,15 5,9 3,02 2,43 1,54 1,24 1,04 0,84 0,79 0,63 0,53 0,51 0,43 0,40 0,37 0,32 0,26 0,22 0,17 0,16 6,7 3,41 2,74 1,74 1,40 1,17 0,94 0,89 0,71 0,60 0,58 0,48 0,45 0,42 0,36 0,29 0,25 0,19 0,18 8,3 4,25 3,42 2,17 1,75 1,46 1,18 1,11 0,89 0,75 0,72 0,60 0,57 0,52 0,46 0,37 0,31 0,23 0,20 5,2 4,17 2,64 2,13 1,78 1,44 1,35 1,09 0,91 0,88 0,73 0,69 0,63 0,56 0,45 0,37 0,28 0,22 6,2 4,99 3,16 2,55 2,14 1,72 1,62 1,30 1,09 1,05 0,88 0,82 0,76 0,66 0,53 0,45 0,34 0,25 7,9 6,3 4,02 3,24 2,72 2,19 2,05 1,65 1,39 1,33 1,12 1,05 0,96 0,84 0,68 0,57 0,43 0,27 9,1 7,3 4,65 3,74 3,14 2,53 2,37 1,91 1,60 1,54 1,29 1,21 1,11 0,98 0,79 0,66 0,50 0,30 11,1 8,9 5,7 4,57 3,83 3,08 2,89 2,33 1,95 1,88 1,57 1,48 1,35 1,19 0,96 0,80 0,61 0,32 13 10,1 6,4 5,2 4,32 3,48 3,27 2,63 2,20 2,12 1,78 1,67 1,53 1,34 1,08 0,91 0,69 0,35 15 11,9 7,6 6,1 5,1 4,12 3,87 3,11 2,61 2,51 2,10 1,97 1,81 1,59 1,28 1,07 0,81 0,37 16 13 8,4 6,8 5,7 4,57 4,29 3,46 2,90 2,78 2,33 2,19 2,01 1,76 1,42 1,19 0,90 0,40 15 9,7 7,8 6,6 5,3 4,97 4,00 3,35 3,22 2,70 2,54 2,33 2,04 1,65 1,38 1,04 0,45 19 12,1 9,8 8,2 6,6 6,2 4,99 4,19 4,02 3,37 3,17 2,90 2,55 2,05 1,72 1,30 0,50 15 11,9 10,0 8,0 7,6 6,1 5,1 4,90 4,11 3,86 3,54 3,11 2,50 2,10 1,59 0,55 18 14 12,0 9,6 9,0 7,3 6,1 5,9 4,92 4,62 4,23 3,72 2,99 2,51 1,90 0,60 21 17 14 11,3 10,7 8,6 7,2 6,9 5,8 5,4 4,98 4,38 3,53 2,96 2,24 0,65 24 20 16 13 12,4 10,0 8,4 8,0 6,7 6,3 5,8 5,1 4,10 3,44 2,60 0,70 28 22 19 15 14 11,5 9,6 9,2 7,7 7,3 6,7 5,9 4,71 3,95 2,99 0,75 32 26 21 17 16 13 10,9 10,5 8,8 8,3 7,6 6,7 5,4 4,50 3,40 0,80 29 24 19 18 15 12,3 11,9 9,9 9,3 8,6 7,5 6,1 5,1 3,84 0,85 32 27 22 21 17 14 13 11,1 10,5 9,6 8,4 6,8 5,7 4,30 0,90 36 30 24 23 18 15 15 12,4 11,7 10,7 9,4 7,6 6,3 4,79 0,95 40 33 27 25 20 17 16 14 13 11,8 10,4 8,4 7,0 5,3 1,00 37 30 28 22 19 18 15 14 13 11,4 9,2 7,7 5,8 1,20 42 39 32 26 25 21 20 18 16 13 10,9 8,2 1,30 49 46 37 31 30 25 23 21 19 15 13 9,6 1,40 56 52 42 35 34 28 27 25 22 17 15 11,0 1,50 60 48 40 39 32 30 28 25 20 17 13 1,60 54 45 44 37 34 32 28 22 19 14 1,70 61 51 49 41 39 35 31 25 21 16 1,80 68 57 54 46 43 39 35 28 23 18 1,90 75 63 60 51 47 44 38 31 26 20 2,00 69 66 56 52 48 42 34 28 21 2,20 83 79 67 63 57 50 41 34 26 2,50 85 80 73 64 52 43 33 Nebezpečí tvrdého utváření / Опасность жёсткого стружкообразования / Niebezpieczeństwo twardego łamania wióra / Nebezpečenstvo tvrdého utvárania T413 KVALITA POVRCHU КАЧЕСТВО ОБРАБОТАННОЙ ПОВЕРХНОСТИ CHROPOWATOŚĆ POWIERZCHNI DRSNOSŤ POVRCHU Drsnost povrchu při soustružení Ra /
