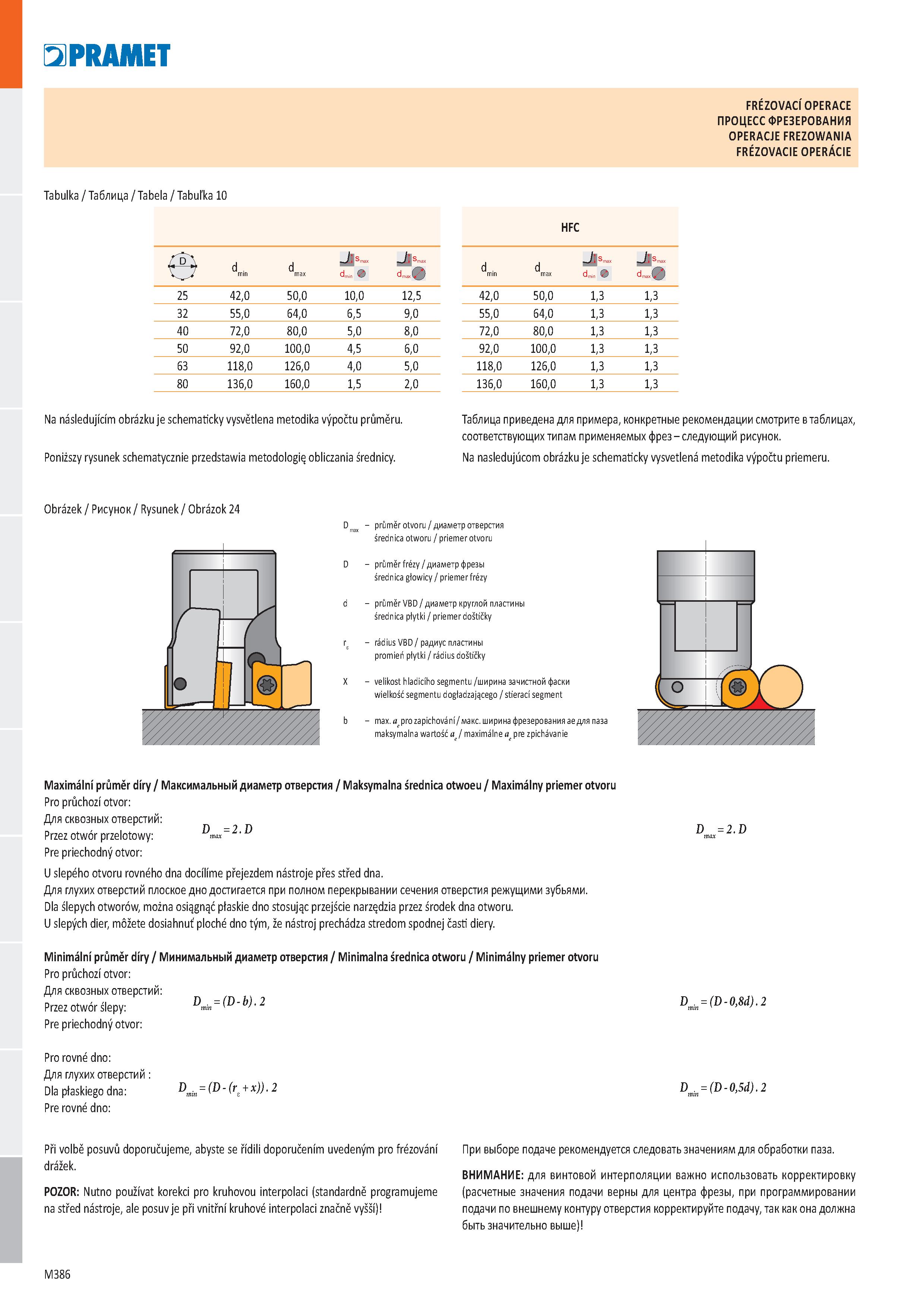

FRÉZOVACÍ OPERACE ПРОЦЕСС ФРЕЗЕРОВАНИЯ OPERACJE FREZOWANIA FRÉZOVACIE OPERÁCIE Tabulka / Таблица / Tabela / Tabuľka 10 Js d 0 Jls d-0 d d HFC d i min d max dmi„ W ks > d-0 25 42,0 50,0 10,0 12,5 42,0 50,0 1,3 1,3 32 55,0 64,0 6,5 9,0 55,0 64,0 1,3 1,3 40 72,0 80,0 5,0 8,0 72,0 80,0 1,3 1,3 50 92,0 100,0 4,5 6,0 92,0 100,0 1,3 1,3 63 118,0 126,0 4,0 5,0 118,0 126,0 1,3 1,3 80 136,0 160,0 1,5 2,0 136,0 160,0 1,3 1,3 Na následujícím obrázku je schematicky vysvětlena metodika výpočtu průměru. Таблица приведена для примера, конкретные рекомендации смотрите в таблицах, соответствующих типам применяемых фрез - еледующий рисунок. Poniższy rysunek schematycznie przedstawia metodologię obliczania średnicy. Na nasledujúcom obrázku je schematicky vysvetlená metodika výpočtu priemeru. Obrázek / Рисунок / Rysunek / Obrázok 24 D maX - průměr otvoru / диаметр отверстия średnica otworu / priemer otvorí D - průměr frézy / диаметр фрезы średnica głowicy / priemer frézy d - průměr VBD / диаметр круглой пластины średnica płytki / priemer doštičky rs - rádius VBD / радиус пластины promień płytki / rádius doštičky X - velikost hladicího segmentu /ширина зачистной фаски wielkość segmentu dogładzającego / stierací segment b - max. aepro zapichování / макс. ширина фрезерования ae для паза maksymalna wartość a / maximálne a pre zpichávanie D = 2. D Maximální průměr díry / Максимальный диаметр отверстия / Maksymalna średnica otwoeu / Maximálny priemer otvoru Pro průchozí otvor: Для сквозных отверстий: Przez otwór przelotowy: Pre priechodný otvor: U slepého otvoru rovného dna docílíme přejezdem nástroje přes střed dna. Для глухих отверстий плоское дно достигается при полном перекрывании сечения отверстия режущими зубьями. Dla ślepych otworów, można osiągnąć płaskie dno stosując przejście narzędzia przez środek dna otworu. U slepých dier, môžete dosiahnuť ploché dno tým, že nástroj prechádza stredom spodnej časti diery. D = 2. D max Minimální průměr díry / Минимальный диаметр отверстия / Minimalna średnica otworu / Minimálny priemer otvoru Pro průchozí otvor: Для сквозных отверстий: Przez otwór ślepy: Pre priechodný otvor: D . = (D - b). 2 D . = (D - 0,8d). 2 Pro rovné dno: Для глухих отверстий : Dla płaskiego dna: Pre rovné dno: D . = (D - (r + x)). 2 min Л 'p D . = (D - 0,5d). 2 Při volbě posuvů doporučujeme, abyste se řídili doporučením uvedeným pro frézování drážek. POZOR: Nutno používat korekci pro kruhovou interpolaci (standardně programujeme na střed nástroje, ale posuv je při vnitřní kruhové interpolaci značně vyšší) При выборе подаче рекомендуется следовать значениям для обработки паза. ВНИМАНИЕ: для винтовой интерполяции важно использовать корректировку (расчетные значения подачи верны для центра фрезы, при программировании подачи по внешнему контуру отверстия корректируйте подачу, так как она должна быть значительно выше) M386
