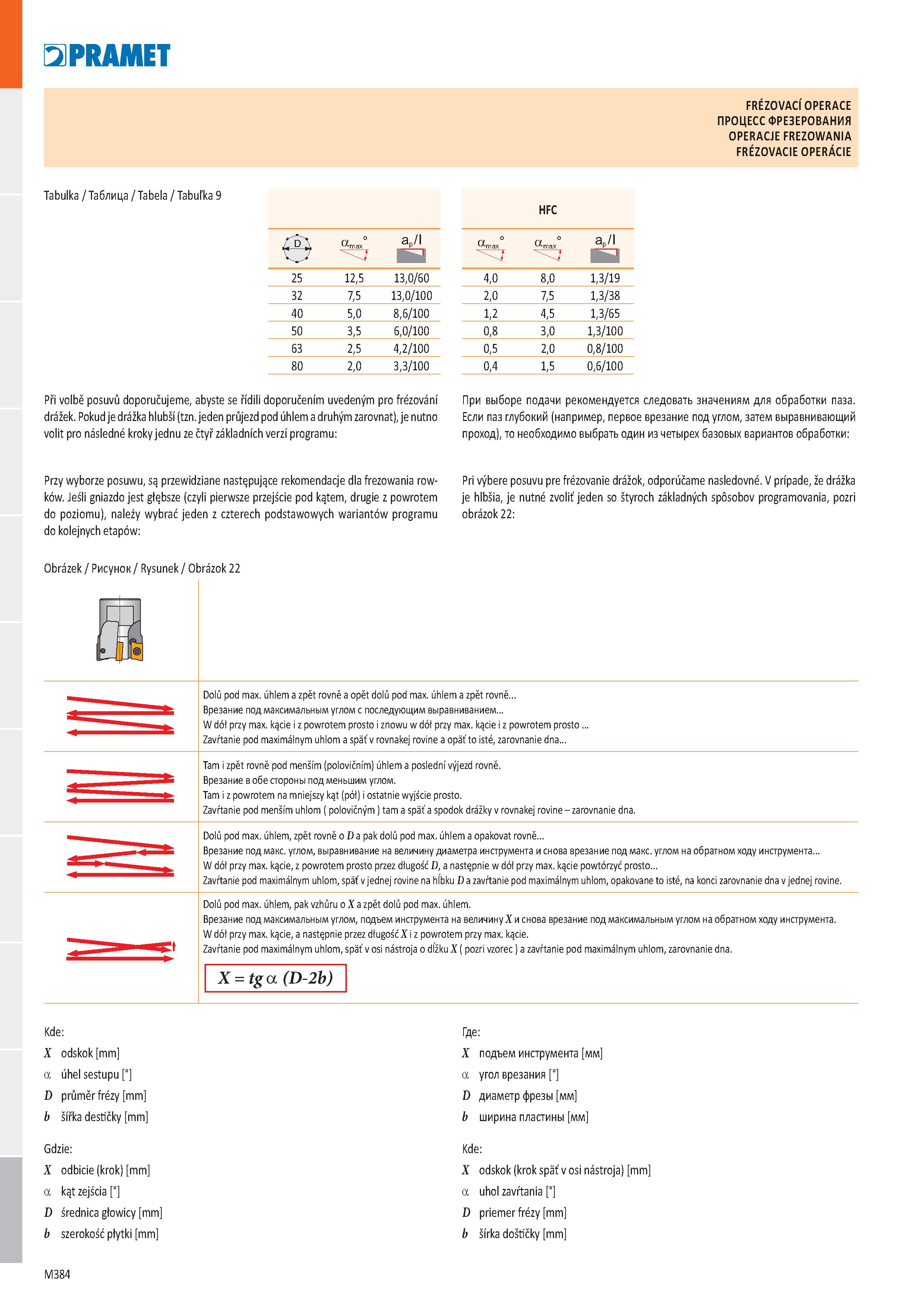

Pramet FRÉZOVACÍ OPERACE ПРОЦЕСС ФРЕЗЕРОВАНИЯ OPERACJE FREZOWANIA FRÉZOVACIE OPERÁCIE Tabulka / Таблица / Tabela / Tabuľka 9 HFC ap/l M 25 12,5 13,0/60 32 7,5 13,0/100 40 5,0 8,6/100 50 3,5 6,0/100 63 2,5 4,2/100 80 2,0 3,3/100 Při volbě posuvů doporučujeme, abyste se řídili doporučením uvedeným pro frézování drážek. Pokud je drážka hlubší (tzn. jeden průjezd pod úhlem a druhým zarovnat), je nutno volit pro následné kroky jednu ze čtyř základních verzí programu: 4,0 8,0 1,3/19 2,0 7,5 1,3/38 1,2 4,5 1,3/65 0,8 3,0 1,3/100 0,5 2,0 0,8/100 0,4 1,5 0,6/100 При выборе подачи рекомендуется следовать значениям для обработки паза. Если паз глубокий (например, первое врезание под углом, затем выравнивающий проход), то необходимо выбрать один из четырех базовых вариантов обработки: Przy wyborze posuwu, są przewidziane następujące rekomendacje dla frezowania rowków. Jeśli gniazdo jest głębsze (czyli pierwsze przejście pod kątem, drugie z powrotem do poziomu), należy wybrać jeden z czterech podstawowych wariantów programu do kolejnych etapów: Pri výbere posuvu pre frézovanie drážok, odporúčame nasledovné. V prípade, že drážka je hlbšia, je nutné zvoliť jeden so štyroch základných spôsobov programovania, pozri obrázok 22: Obrázek / Рисунок / Rysunek / Obrázok 22 Dolů pod max. úhlem a zpět rovně a opět dolů pod max. úhlem a zpět rovně... Врезание под максимальным углом с последующим выравниванием... W dół przy max. kącie i z powrotem prosto i znowu w dół przy max. kącie i z powrotem prosto ... Zavŕtanie pod maximálnym uhlom a späť v rovnakej rovine a opäť to isté, zarovnanie dna... Tam i zpět rovně pod menším (polovičním) úhlem a poslední výjezd rovně. Врезание в обе стороны под меньшим углом. Tam i z powrotem na mniejszy kąt (pół) i ostatnie wyjście prosto. Zavŕtanie pod menším uhlom ( polovičným ) tam a späť a spodok drážky v rovnakej rovine-zarovnanie dna. Dolů pod max. úhlem, zpět rovně o D a pak dolů pod max. úhlem a opakovat rovně... Врезание под макс. углом, выравнивание на величину диаметра инструмента и снова врезание под макс. углом на обратном ходу инструмента... W dół przy max. kącie, z powrotem prosto przez długość D, a następnie w dół przy max. kącie powtórzyć prosto... Zavŕtanie pod maximálnym uhlom, späť v jednej rovine na hĺbku D a zavŕtanie pod maximálnym uhlom, opakovane to isté, na konci zarovnanie dna v jednej rovine. Dolů pod max. úhlem, pak vzhůru o X a zpět dolů pod max. úhlem. Врезание под максимальным углом, подъем инструмента на величину X и снова врезание под максимальным углом на обратном ходу инструмента. W dół przy max. kącie, a następnie przez długość X i z powrotem przy max. kącie. Zavŕtanie pod maximálnym uhlom, späť v osi nástroja o dĺžku X ( pozri vzorec ) a zavŕtanie pod maximálnym uhlom, zarovnanie dna. X = tg a (D-2b) Kde: X odskok mm a úhel sestupu ° D průměr frézy mm b šířka destičky mm Gdzie: X odbicie (krok) mm a kąt zejścia ° D średnica głowicy mm b szerokość płytki mm Где: X подъем инструмента мм a угол врезания ° D диаметр фрезы мм b ширина пластины мм Kde: X odskok (krok späť v osi nástroja) mm a uhol zavŕtania ° D priemer frézy mm b šírka doštičky mm M384
