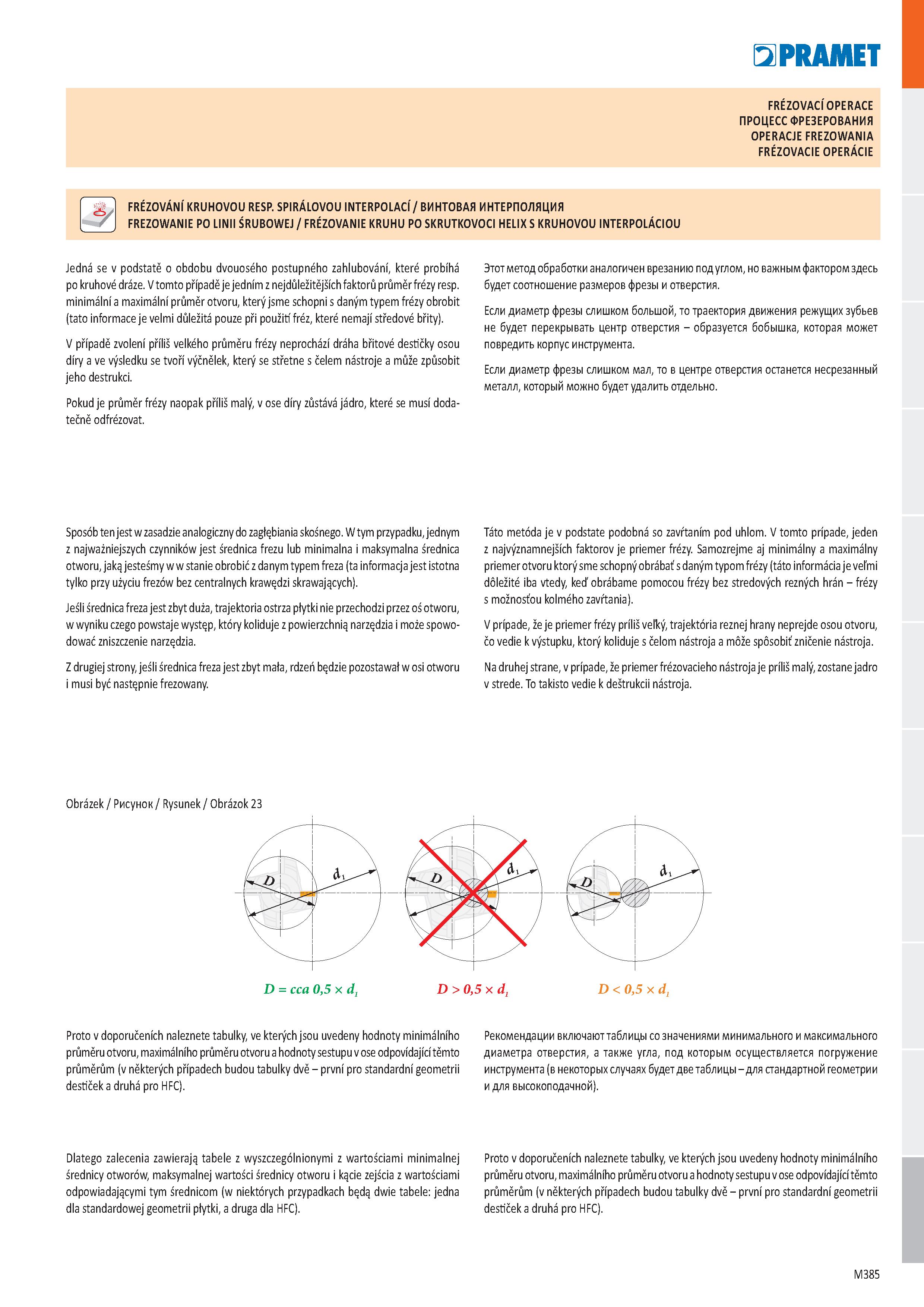

FRÉZOVACÍ OPERACE ПРОЦЕСС ФРЕЗЕРОВАНИЯ OPERACJE FREZOWANIA FRÉZOVACIE OPERÁCIE FRÉZOVÁNÍ KRUHOVOU RESP. SPIRÁLOVOU INTERPOLACÍ / ВИНТОВАЯ ИНТЕРПОЛЯЦИЯ FREZOWANIE PO LINII ŚRUBOWEJ / FRÉZOVANIE KRUHU PO SKRUTKOVOCI HELIX S KRUHOVOU INTERPOLÁCIOU Jedná se v podstatě o obdobu dvouosého postupného zahlubování, které probíhá po kruhové dráze. V tomto případě je jedním z nejdůležitějších faktorů průměr frézy resp. minimální a maximální průměr otvoru, který jsme schopni s daným typem frézy obrobit (tato informace je velmi důležitá pouze při použití fréz, které nemají středové břity). V případě zvolení příliš velkého průměru frézy neprochází dráha břitové destičky osou díry a ve výsledku se tvoří výčnělek, který se střetne s čelem nástroje a může způsobit jeho destrukci. Pokud je průměr frézy naopak příliš malý, v ose díry zůstává jádro, které se musí dodatečně odfrézovat. Этот метод обработки аналогичен врезанию под углом, но важным фактором здесь будет соотношение размеров фрезы и отверстия. Если диаметр фрезы слишком большой, то траектория движения режущих зубьев не будет перекрывать центр отверстия - образуется бобышка, которая может повредить корпус инструмента. Если диаметр фрезы слишком мал, то в центре отверстия останется несрезанный металл, который можно будет удалить отдельно. Sposób ten jest w zasadzie analogiczny do zagłębiania skośnego. W tym przypadku, jednym z najważniejszych czynników jest średnica frezu lub minimalna i maksymalna średnica otworu, jaką jesteśmy w w stanie obrobić z danym typem freza (ta informacja jest istotna tylko przy użyciu frezów bez centralnych krawędzi skrawających). Jeśli średnica freza jest zbyt duża, trajektoria ostrza płytki nie przechodzi przez oś otworu, w wyniku czego powstaje występ, który koliduje z powierzchnią narzędzia i może spowodować zniszczenie narzędzia. Z drugiej strony, jeśli średnica freza jest zbyt mała, rdzeń będzie pozostawał w osi otworu i musi być następnie frezowany. Táto metóda je v podstate podobná so zavŕtaním pod uhlom. V tomto prípade, jeden z najvýznamnejších faktorov je priemer frézy. Samozrejme aj minimálny a maximálny priemer otvoru ktorý sme schopný obrábať s daným typom frézy (táto informácia je veľmi dôležité iba vtedy, keď obrábame pomocou frézy bez stredových rezných hrán - frézy s možnosťou kolmého zavŕtania). V prípade, že je priemer frézy príliš velký, trajektória reznej hrany neprejde osou otvoru, čo vedie k výstupku, ktorý koliduje s čelom nástroja a môže spôsobiť zničenie nástroja. Na druhej strane, v prípade, že priemer frézovacieho nástroja je príliš malý, zostane jadro v strede. To takisto vedie k deštrukcii nástroja. Obrázek / Рисунок / Rysunek / Obrázok 23 D = cca 0,5 x d, Proto v doporučeních naleznete tabulky, ve kterých jsou uvedeny hodnoty minimálního průměru otvoru, maximálního průměru otvoru a hodnoty sestupu v ose odpovídající těmto průměrům (v některých případech budou tabulky dvě - první pro standardní geometrii destiček a druhá pro HFC). Рекомендации включают таблицы со значениями минимального и максимального диаметра отверстия, а также угла, под которым осуществляется погружение инструмента (в некоторых случаях будет две таблицы - для стандартной геометрии и для высокоподачной). Dlatego zalecenia zawierają tabele z wyszczególnionymi z wartościami minimalnej średnicy otworów, maksymalnej wartości średnicy otworu i kącie zejścia z wartościami odpowiadającymi tym średnicom (w niektórych przypadkach będą dwie tabele: jedna dla standardowej geometrii płytki, a druga dla HFC). Proto v doporučeních naleznete tabulky, ve kterých jsou uvedeny hodnoty minimálního průměru otvoru, maximálního průměru otvoru a hodnoty sestupu v ose odpovídající těmto průměrům (v některých případech budou tabulky dvě - první pro standardní geometrii destiček a druhá pro HFC). M385
