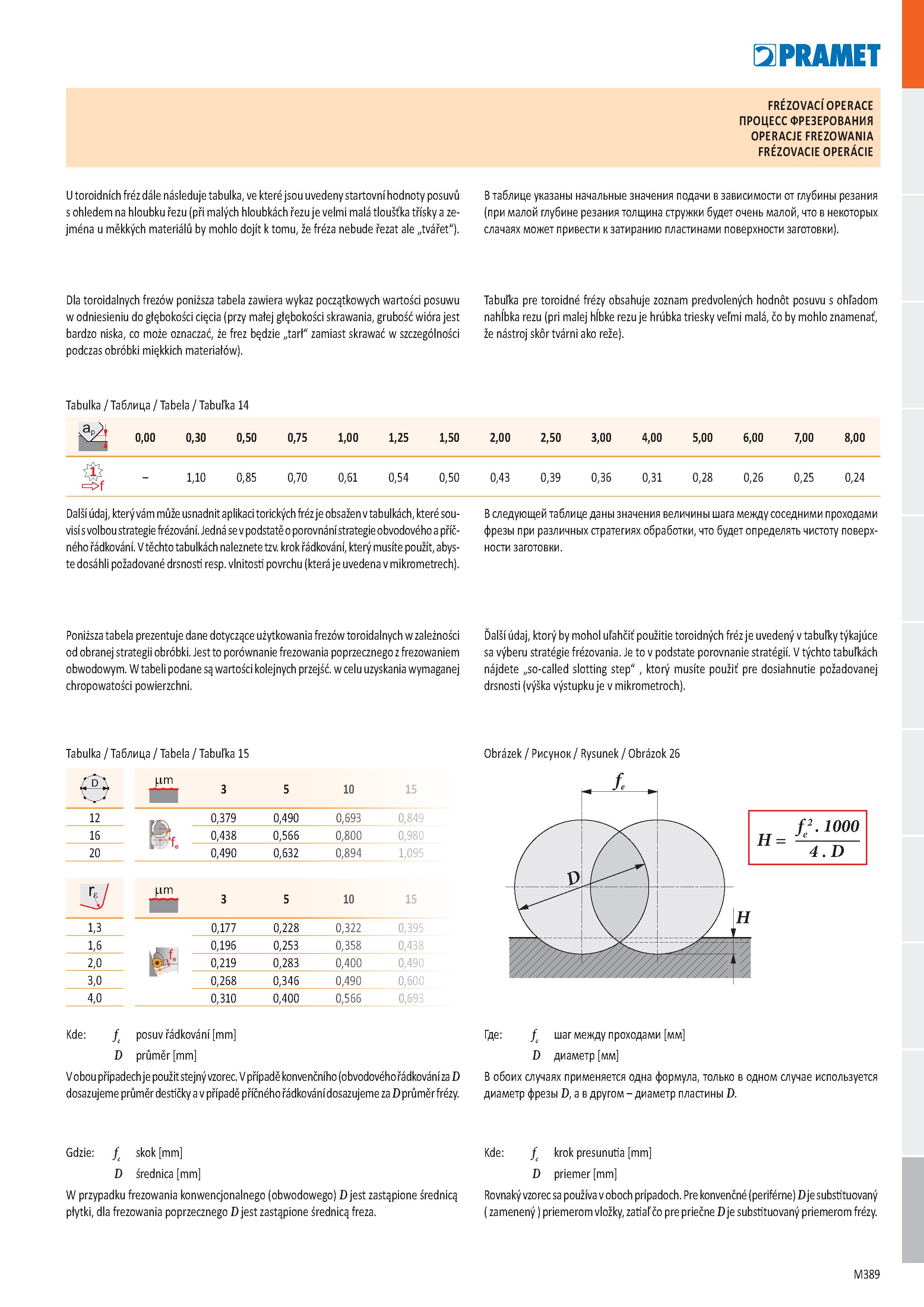

FRÉZOVACÍ OPERACE ПРОЦЕСС ФРЕЗЕРОВАНИЯ OPERACJE FREZOWANIA FRÉZOVACIE OPERÁCIE U toroidních fréz dále následuje tabulka, ve které jsou uvedeny startovní hodnoty posuvů s ohledem na hloubku řezu (při malých hloubkách řezu je velmi malá tloušťka třísky a zejména u měkkých materiálů by mohlo dojít k tomu, že fréza nebude řezat ale „tvářet”). В таблице указаны начальные значения подачи в зависимости от глубины резания (при малой глубине резания толщина стружки будет очень малой, что в некоторых слачаях может привести к затиранию пластинами поверхности заготовки). Dla toroidalnych frezów poniższa tabela zawiera wykaz początkowych wartości posuwu w odniesieniu do głębokości cięcia (przy małej głębokości skrawania, grubość wióra jest bardzo niska, co może oznaczać, że frez będzie „tarł” zamiast skrawać w szczególności podczas obróbki miękkich materiałów). Tabuľka pre toroidné frézy obsahuje zoznam predvolených hodnôt posuvu s ohľadom nahlbka rezu (pri malej hĺbke rezu je hrúbka triesky veľmi malá, čo by mohlo znamenať, že nástroj skôr tvárni ako reže). Tabulka / Таблица / Tabela / Tabuľka 14 & 0,00 0,30 0,50 0,75 1,00 1,25 1,50 2,00 2,50 3,00 4,00 5,00 6,00 7,00 8,00 ą - =>f 1,10 0,85 0,70 0,61 0,54 0,50 0,43 0,39 0,36 0,31 0,28 0,26 0,25 0,24 Další údaj, který vám může usnadnit aplikaci torických fréz je obsažen v tabulkách, které sou- В следующей таблице даны значения величины шага между соседними проходами visí s volbou strategie frézování. Jedná se v podstatě o porovnání strategie obvodového a příč- фрезы при различных стратегиях обработки, что будет определять чистоту поверх- ného řádkování. V těchto tabulkách naleznete tzv. krok řádkování, který musíte použít, abys- ности заготовки. te dosáhli požadované drsnosti resp. vlnitosti povrchu (která je uvedena v mikrometrech). Poniższa tabela prezentuje dane dotyczące użytkowania frezów toroidalnych w zależności od obranej strategii obróbki. Jest to porównanie frezowania poprzecznego z frezowaniem obwodowym. W tabeli podane są wartości kolejnych przejść. w celu uzyskania wymaganej chropowatości powierzchni. Ďalší údaj, ktorý by mohol uľahčiť použitie toroidných fréz je uvedený v tabuľky týkajúce sa výberu stratégie frézovania. Je to v podstate porovnanie stratégií. V týchto tabuľkách nájdete „so-called slotting step” , ktorý musíte použiť pre dosiahnutie požadovanej drsnosti (výška výstupku je v mikrometroch). Tabulka / Таблица / Tabela / Tabuľka 15 Obrázek / Рисунок / Rysunek / Obrázok 26 a mm 3 5 10 15 12 r 0,379 0,490 0,693 0,849 16 plt 0,438 0,566 0,800 0,980 20 ETTe 0,490 0,632 0,894 1,095 r- mm 3 5 10 15 1,3 0,177 0,228 0,322 0,395 1,6 & 0,196 0,253 0,358 0,438 2,0 0,219 0,283 0,400 0,490 3,0 1 - 0,268 0,346 0,490 0,600 4,0 0,310 0,400 0,566 0,693 H = f2. 1000 Je 4. D Kde: fe posuv řádkování mm D průměr mm V obou případech je použit stejný vzorec. V případě konvenčního (obvodového řádkování za D dosazujeme průměr destičky a v případě příčného řádkování dosazujeme za D průměr frézy. Где: f шаг между проходами мм D диаметр мм В обоих случаях применяется одна формула, только в одном случае используется диаметр фрезы D, а в другом - диаметр пластины D. Gdzie: fe skok mm D średnica mm W przypadku frezowania konwencjonalnego (obwodowego) D jest zastąpione średnicą płytki, dla frezowania poprzecznego D jest zastąpione średnicą freza. Kde: fe krok presunutia mm D priemer mm Rovnaký vzorec sa používa v oboch prípadoch. Pre konvenčné (periférne) D je substituovaný ( zamenený ) priemerom vložky, zatiaľ čo pre priečne D je substituovaný priemerom frézy. M389
