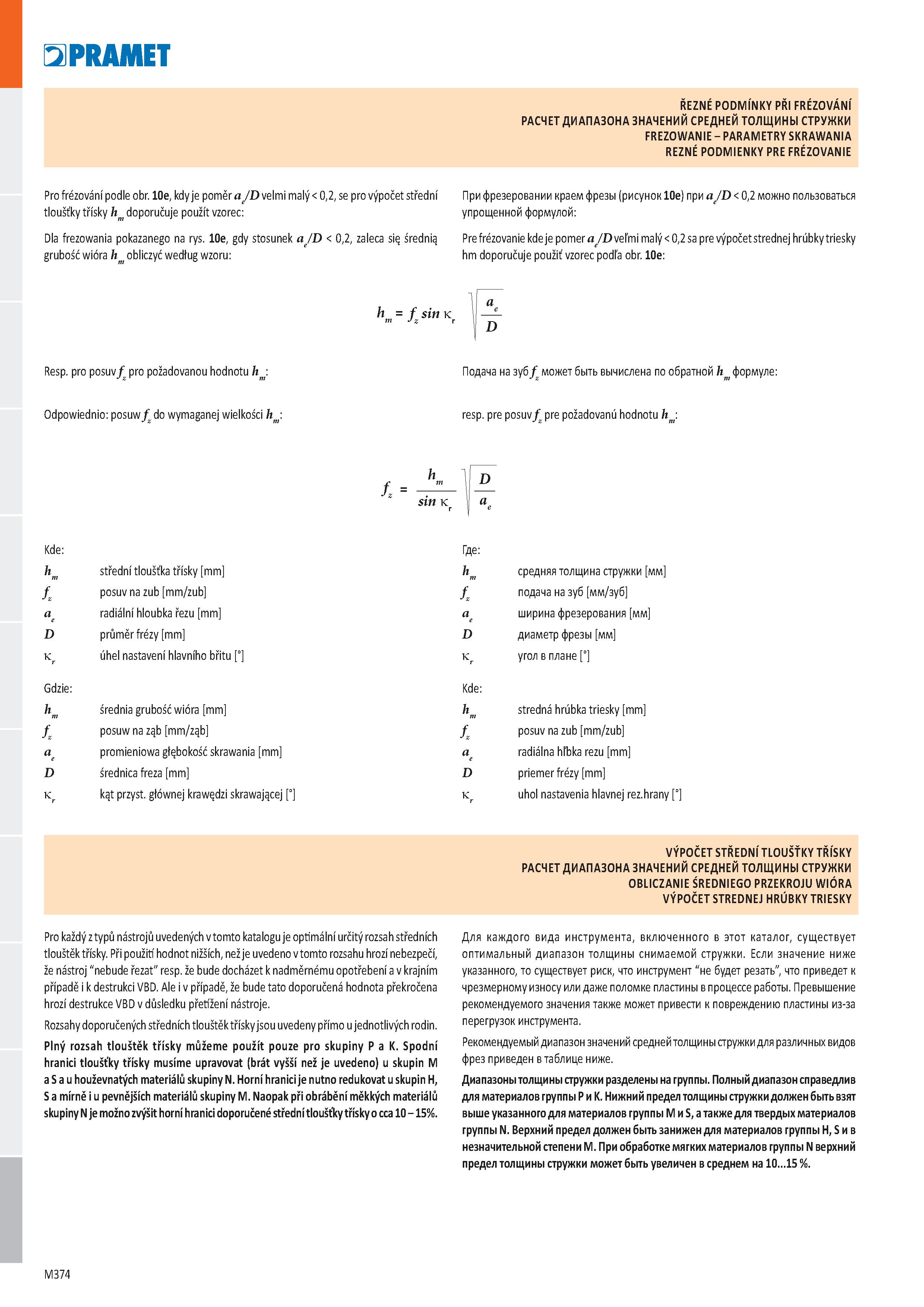

I 51 PRAMET ŘEZNÉ PODMÍNKY PŘI FRÉZOVÁNÍ РАСЧЕТ ДИАПАЗОНА ЗНАЧЕНИЙ СРЕДНЕЙ ТОЛЩИНЫ СТРУЖКИ FREZOWANIE - PARAMETRY SKRAWANIA REZNÉ PODMIENKY PRE FRÉZOVANIE Pro frézování podle obr. 10e, kdy je poměr aJD velmi malý 0,2, se pro výpočet střední tloušťky třísky hm doporučuje použít vzorec: Dla frezowania pokazanego na rys. 10e, gdy stosunek a/D 0,2, zaleca się średnią grubość wióra hm obliczyć według wzoru: h = f sin k m J z r Resp. pro posuv f pro požadovanou hodnotu hm. Odpowiednio: posuw fz do wymaganej wielkości hm. При фрезеровании краем фрезы (рисунок 10e) при aJD 0,2 можно пользоваться упрощенной формулой: Pre frézovanie kde je pomer a/D veľmi malý 0,2 sa pre výpočet strednej hrúbky triesky hm doporučuje použiť vzorec podľa obr. 10e: Подача на зуб f может быть вычислена по обратной hm формуле: resp. pre posuv fz pre požadovanú hodnotu hm. Kde: Где: hm střední tloušťka třísky mm hm m средняя толщина стружки мм Ĺ posuv na zub mm/zub Ĺ подача на зуб мм/зуб a e radiální hloubka řezu mm a e ширина фрезерования мм D průměr frézy mm D диаметр фрезы мм k r úhel nastavení hlavního břitu ° k r угол в плане ° Gdzie: Kde: hm m średnia grubość wióra mm hm m stredná hrúbka triesky mm fz posuw na ząb mm/ząb Ĺ posuv na zub mm/zub a e promieniowa głębokość skrawania mm a e radiálna hľbka rezu mm D średnica freza mm D priemer frézy mm k r kąt przyst. głównej krawędzi skrawającej ° k r uhol nastavenia hlavnej rez.hrany ° výpočet střední tloušťky třísky РАСЧЕТ ДИАПАЗОНА ЗНАЧЕНИЙ СРЕДНЕЙ ТОЛЩИНЫ СТРУЖКИ OBLICZANIE ŚREDNIEGO PRZEKROJU WIÓRA VÝPOČET STREDNEJ HRÚBKY TRIESKY Pro každý z typů nástrojů uvedených v tomto katalogu je optimální určitý rozsah středních tlouštěk třísky. Při použití hodnot nižších, než je uvedeno v tomto rozsahu hrozí nebezpečí, že nástroj "nebude řezat" resp. že bude docházet k nadměrnému opotřebení a v krajním případě i k destrukci VBD. Ale i v případě, že bude tato doporučená hodnota překročena hrozí destrukce VBD v důsledku přetížení nástroje. Rozsahy doporučených středních tlouštěk třísky jsou uvedeny přímo u jednotlivých rodin. Plný rozsah tlouštěk třísky můžeme použít pouze pro skupiny P a K. Spodní hranici tloušťky třísky musíme upravovat (brát vyšší než je uvedeno) u skupin M a S a u houževnatých materiálů skupiny N. Horní hranici je nutno redukovat u skupin H, S a mírně i u pevnějších materiálů skupiny M. Naopak při obrábění měkkých materiálů skupiny N je možno zvýšit horní hranici doporučené střední tloušťky třísky o cca 10 -15%. Для каждого вида инструмента, включенного в этот каталог, существует оптимальный диапазон толщины снимаемой стружки. Если значение ниже указанного, то существует риск, что инструмент "не будет резать", что приведет к чрезмерному износу или даже поломке пластины в процессе работы. Превышение рекомендуемого значения также может привести к повреждению пластины из-за перегрузок инструмента. Рекомендуемый диапазон значений средней толщины стружки для различных видов фрез приведен в таблице ниже. Диапазоны толщины стружки разделены на группы. Полный диапазон справедлив для материалов группы P и K. Нижний предел толщины стружки должен быть взят выше указанного для материалов группы M и S, а также для твердых материалов группы N. Верхний предел должен быть занижен для материалов группы H, S и в незначительной степени M. При обработке мягких материалов группы N верхний предел толщины стружки может быть увеличен в среднем на 10...15 %. M374
