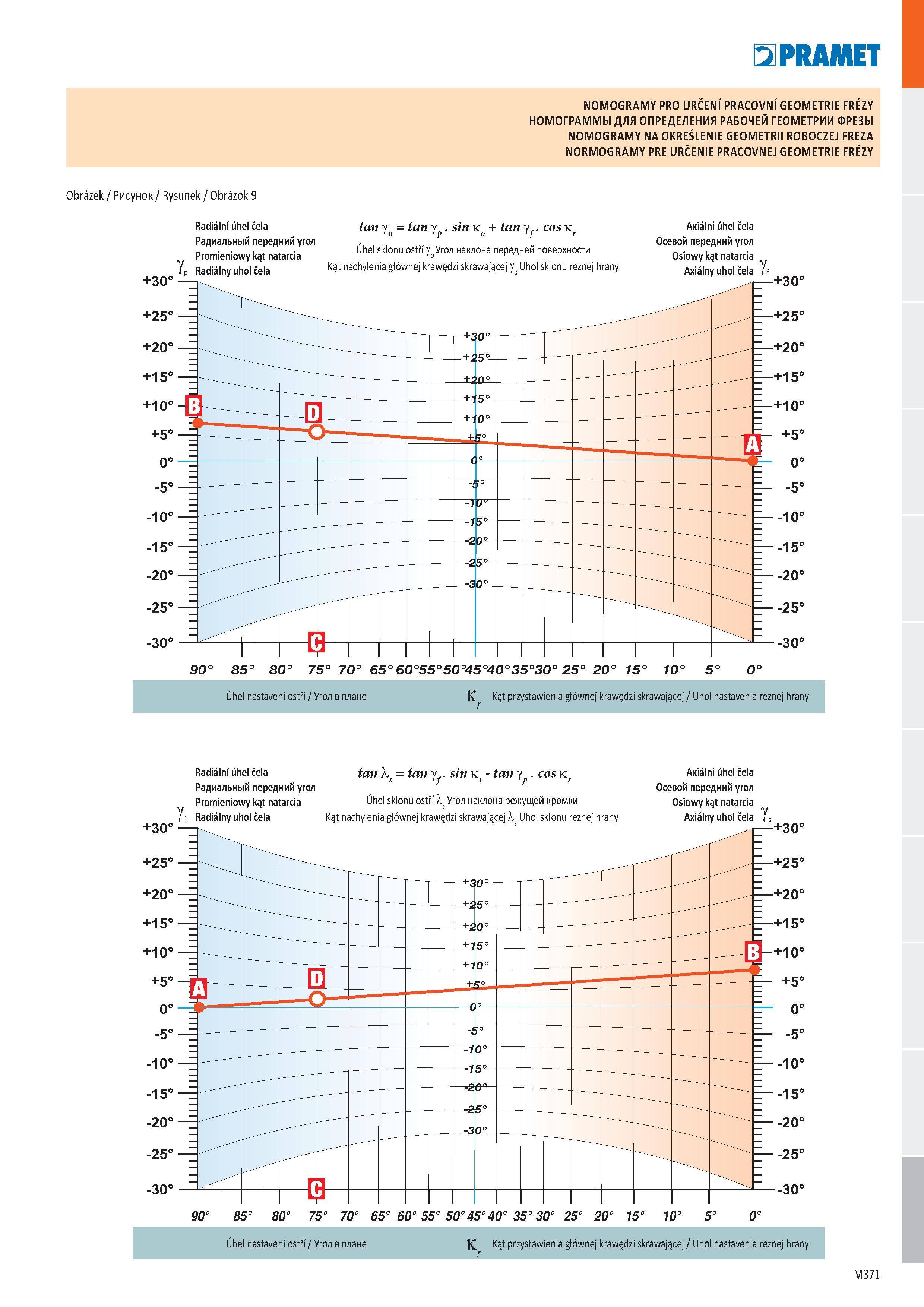

Номограммы для определения рабочей геометрии фрез по металлу с режущими сменными пластинами из твердого сплава _ NOMOGRAMY PRO URČENÍ PRACOVNÍ GEOMETRIE FRÉZY НОМОГРАММЫ ДЛЯ ОПРЕДЕЛЕНИЯ РАБОЧЕЙ ГЕОМЕТРИИ ФРЕЗЫ NOMOGRAMY NA OKREŚLENIE GEOMETRII ROBOCZEJ FREZA NORMOGRAMY PRE URČENIE PRACOVNEJ GEOMETRIE FRÉZY Obrázek / Рисунок / Rysunek / Obrázok 9 Radiální úhel čela Радиальный передний угол Promieniowy kąt natarcia Yp Radiálny uhol čela tan y = tan y . sin к + tan y,. cos к ' О 'p O 'f r Úhel sklonu ostří Yo Угол наклона передней поверхности Kąt nachylenia głównej krawędzi skrawającej Yo Uhol sklonu reznej hrany Axiální úhel čela Осевой передний угол Osiowy kąt natarcia Axiálny uhol čela h +30° +25° +20° +15° +10° +5° 0° -5° E- -10° ž- -15° E- -20° -25° 85° 80° 75° 70° 65° 60°55°50°45°40°35°30° 25° 20° 15° 10 Úhel nastavení ostří / Угол в плане К Kąt przystawienia głównej krawędzi skrawającej / Uhol nastavenia reznej hrany Radiální úhel čela Радиальный передний угол tan l = tan y sin к - tan y . cos к S f r 1 p r Axiální úhel čela Осевой передний угол Úhel nastavení ostří / Угол в плане К Kąt przystawienia głównej krawędzi skrawającej / Uhol nastavenia reznej hrany r M371
