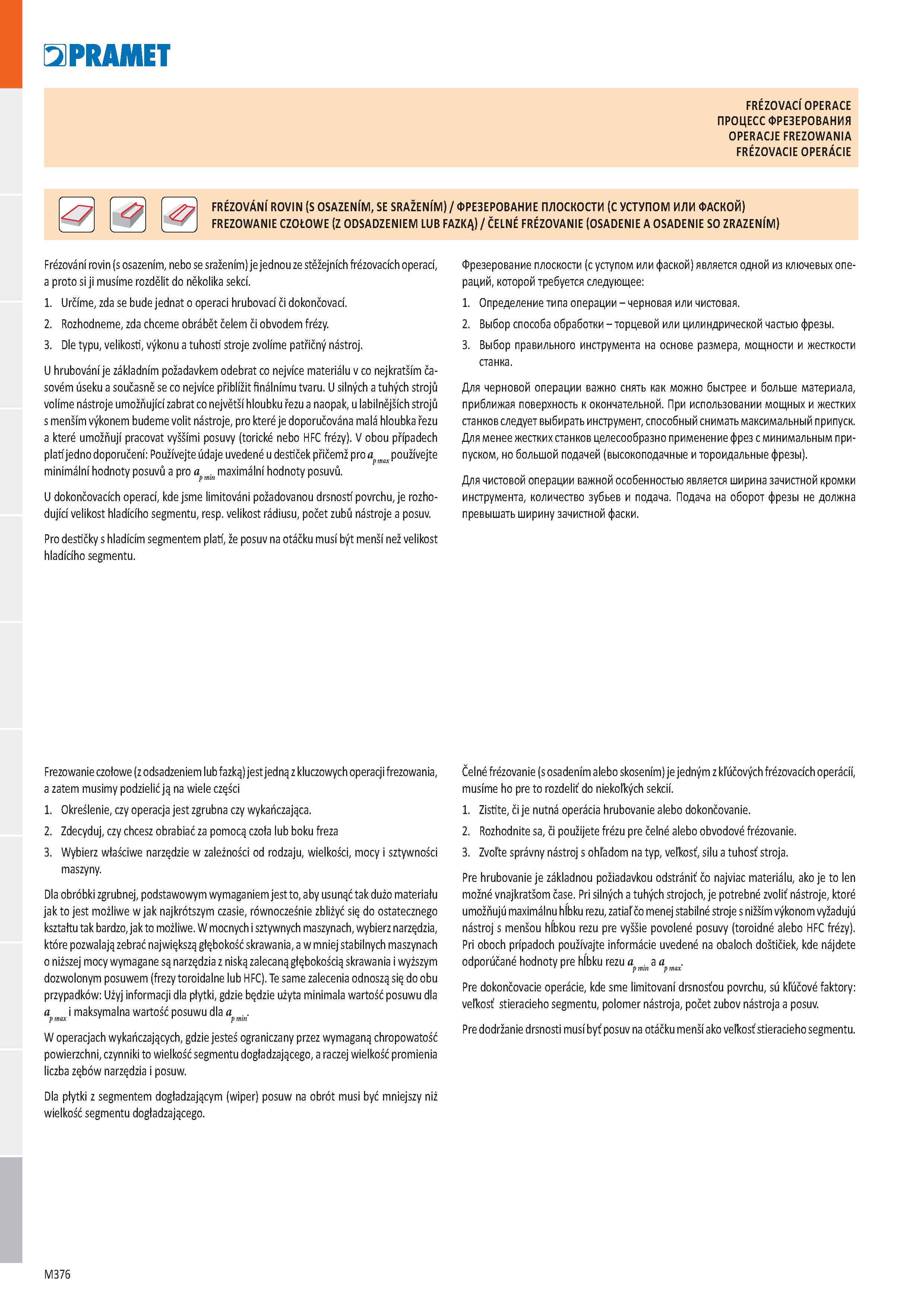

Pramet FRÉZOVACÍ OPERACE ПРОЦЕСС ФРЕЗЕРОВАНИЯ OPERACJE FREZOWANIA FRÉZOVACIE OPERÁCIE FRÉZOVÁNÍ ROVIN (S OSAZENÍM, SE SRAŽENÍM) / ФРЕЗЕРОВАНИЕ ПЛОСКОСТИ (С УСТУПОМ ИЛИ ФАСКОЙ) FREZOWANIE CZOŁOWE (Z ODSADZENIEM LUB FAZKĄ) / ČELNÉ FRÉZOVANIE (OSADENIE A OSADENIE SO ZRAZENÍM) Frézování rovin (s osazením, nebo se sražením) je jednou ze stěžejních frézovacích operací, a proto si ji musíme rozdělit do několika sekcí. 1. Určíme, zda se bude jednat o operaci hrubovací či dokončovací. 2. Rozhodneme, zda chceme obrábět čelem či obvodem frézy. 3. Dle typu, velikosti, výkonu a tuhosti stroje zvolíme patřičný nástroj. U hrubování je základním požadavkem odebrat co nejvíce materiálu v co nejkratším časovém úseku a současně se co nejvíce přiblížit finálnímu tvaru. U silných a tuhých strojů volíme nástroje umožňující zabrat co největší hloubku řezu a naopak, u labilnějších strojů s menším výkonem budeme volit nástroje, pro které je doporučována malá hloubka řezu a které umožňují pracovat vyššími posuvy (torické nebo HFC frézy). V obou případech platí jedno doporučení: Používejte údaje uvedené u destiček přičemž pro afmex používejte minimální hodnoty posuvů a pro afmin maximální hodnoty posuvů. U dokončovacích operací, kde jsme limitováni požadovanou drsností povrchu, je rozhodující velikost hladícího segmentu, resp. velikost rádiusu, počet zubů nástroje a posuv. Pro destičky s hladícím segmentem platí, že posuv na otáčku musí být menší než velikost hladícího segmentu. Фрезерование плоскости (с уступом или фаской) является одной из ключевых операций, которой требуется следующее: 1. Определение типа операции - черновая или чистовая. 2. Выбор способа обработки - торцевой или цилиндрической частью фрезы. 3. Выбор правильного инструмента на основе размера, мощности и жесткости станка. Для черновой операции важно снять как можно быстрее и больше материала, приближая поверхность к окончательной. При использовании мощных и жестких станков следует выбирать инструмент, способный снимать максимальный припуск. Для менее жестких станков целесообразно применение фрез с минимальным припуском, но большой подачей (высокоподачные и тороидальные фрезы). Для чистовой операции важной особенностью является ширина зачистной кромки инструмента, количество зубьев и подача. Подача на оборот фрезы не должна превышать ширину зачистной фаски. Frezowanie czołowe (z odsadzeniem lub fazką) jest jedną z kluczowych operacji frezowania, a zatem musimy podzielić ją na wiele części 1. Określenie, czy operacja jest zgrubna czy wykańczająca. 2. Zdecyduj, czy chcesz obrabiać za pomocą czoła lub boku freza 3. Wybierz właściwe narzędzie w zależności od rodzaju, wielkości, mocy i sztywności maszyny. Dla obróbki zgrubnej, podstawowym wymaganiem jest to, aby usunąć tak dużo materiału jak to jest możliwe w jak najkrótszym czasie, równocześnie zbliżyć się do ostatecznego kształtu tak bardzo, jak to możliwe. W mocnych i sztywnych maszynach, wybierz narzędzia, które pozwalają zebrać największą głębokość skrawania, a w mniej stabilnych maszynach o niższej mocy wymagane są narzędzia z niską zalecaną głębokością skrawania i wyższym dozwolonym posuwem (frezy toroidalne lub HFC). Te same zalecenia odnoszą się do obu przypadków: Użyj informacji dla płytki, gdzie będzie użyta minimala wartość posuwu dla a i maksymalna wartość posuwu dla a .. p max ' 1 p min W operacjach wykańczających, gdzie jesteś ograniczany przez wymaganą chropowatość powierzchni, czynniki to wielkość segmentu dogładzającego, a raczej wielkość promienia liczba zębów narzędzia i posuw. Dla płytki z segmentem dogładzającym (wiper) posuw na obrót musi być mniejszy niż wielkość segmentu dogładzającego. Čelné frézovanie (s osadením alebo skosením) je jedným z kľúčových frézovacích operácíí, musíme ho pre to rozdeliť do niekoľkých sekcií. 1. Zistite, či je nutná operácia hrubovanie alebo dokončovanie. 2. Rozhodnite sa, či použijete frézu pre čelné alebo obvodové frézovanie. 3. Zvoľte správny nástroj s ohľadom na typ, veľkosť, silu a tuhosť stroja. Pre hrubovanie je základnou požiadavkou odstrániť čo najviac materiálu, ako je to len možné vnajkratšom čase. Pri silných a tuhých strojoch, je potrebné zvoliť nástroje, ktoré umožňujú maximálnu hĺbku rezu, zatiaľ čo menej stabilné stroje s nižším výkonom vyžadujú nástroj s menšou hĺbkou rezu pre vyššie povolené posuvy (toroidné alebo HFC frézy). Pri oboch prípadoch používajte informácie uvedené na obaloch doštičiek, kde nájdete odporúčané hodnoty pre hĺbku rezu a . a a . 1 ' 1 p min p max Pre dokončovacie operácie, kde sme limitovaní drsnosťou povrchu, sú kľúčové faktory: veľkosť stieracieho segmentu, polomer nástroja, počet zubov nástroja a posuv. Pre dodržanie drsnosti musí byť posuv na otáčku menší ako veľkosť stieracieho segmentu. M376
