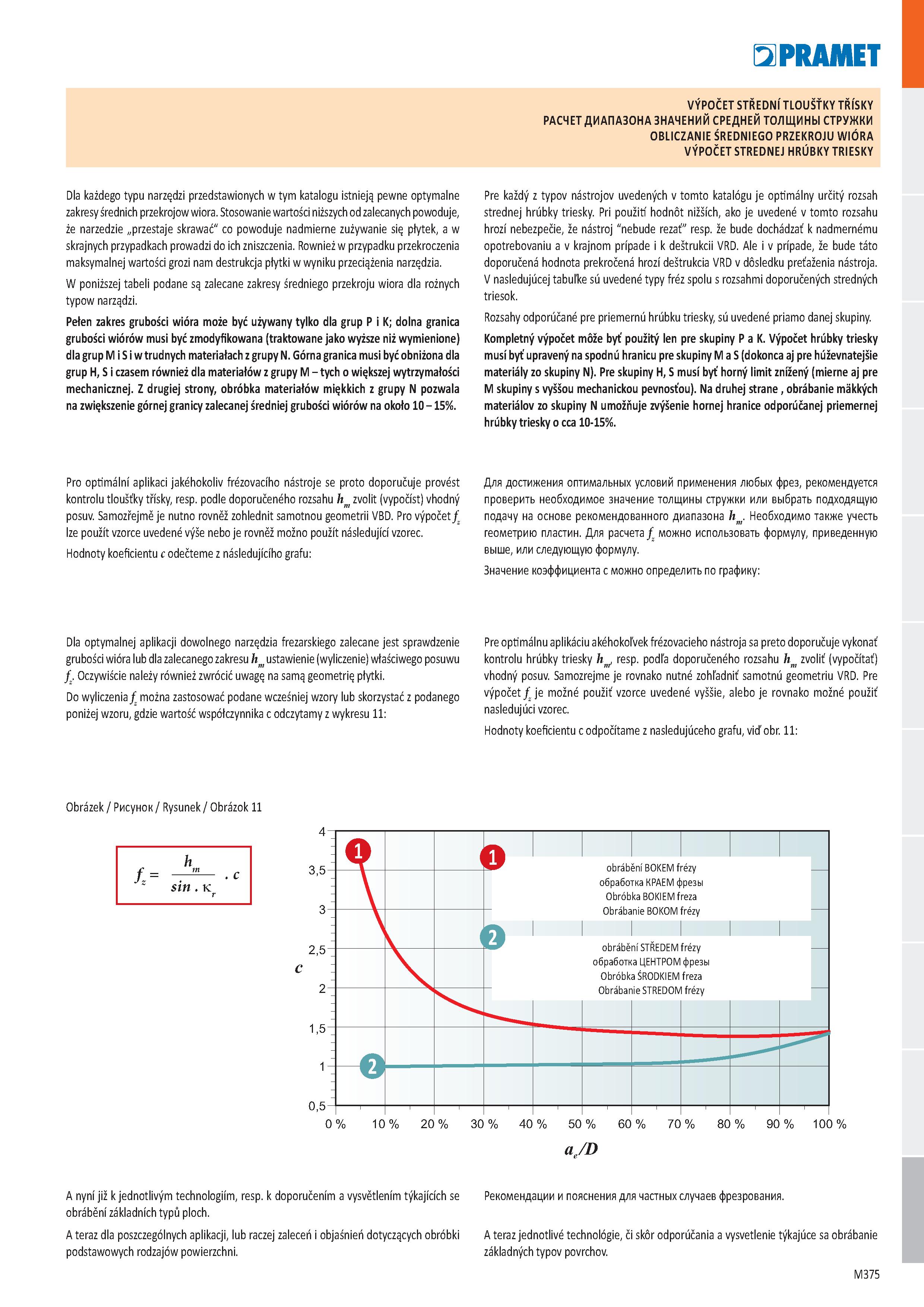

VÝPOČET střední tlouštky třísky РАСЧЕТ ДИАПАЗОНА ЗНАЧЕНИЙ СРЕДНЕЙ ТОЛЩИНЫ СТРУЖКИ OBLICZANIE ŚREDNIEGO PRZEKROJU WIÓRA VÝPOČET STREDNEJ HRÚBKY TRIESKY Dla każdego typu narzędzi przedstawionych w tym katalogu istnieją pewne optymalne zakresy średnich przekrojow wiora. Stosowanie wartości niższych od zalecanych powoduje, że narzedzie „przestaje skrawać” co powoduje nadmierne zużywanie się płytek, a w skrajnych przypadkach prowadzi do ich zniszczenia. Rownież w przypadku przekroczenia maksymalnej wartości grozi nam destrukcja płytki w wyniku przeciążenia narzędzia. W poniższej tabeli podane są zalecane zakresy średniego przekroju wiora dla rożnych typow narządzi. Pełen zakres grubości wióra może być używany tylko dla grup P i K; dolna granica grubości wiórów musi być zmodyfikowana (traktowane jako wyższe niż wymienione) dla grup M i S i w trudnych materiałach z grupy N. Górna granica musi być obniżona dla grup H, S i czasem również dla materiałów z grupy M - tych o większej wytrzymałości mechanicznej. Z drugiej strony, obróbka materiałów miękkich z grupy N pozwala na zwiększenie górnej granicy zalecanej średniej grubości wiórów na około 10 -15%. Pre každý z typov nástrojov uvedených v tomto katalógu je optimálny určitý rozsah strednej hrúbky triesky. Pri použití hodnôt nižších, ako je uvedené v tomto rozsahu hrozí nebezpečie, že nástroj "nebude rezať" resp. že bude dochádzať k nadmernému opotrebovaniu a v krajnom prípade i k deštrukcii VRD. Ale i v prípade, že bude táto doporučená hodnota prekročená hrozí deštrukcia VRD v dôsledku preťaženia nástroja. V nasledujúcej tabuľke sú uvedené typy fréz spolu s rozsahmi doporučených stredných triesok. Rozsahy odporúčané pre priemernú hrúbku triesky, sú uvedené priamo danej skupiny. Kompletný výpočet môže byť použitý len pre skupiny P a K. Výpočet hrúbky triesky musí byť upravený na spodnú hranicu pre skupiny M a S (dokonca aj pre húževnatejšie materiály zo skupiny N). Pre skupiny H, S musí byť horný limit znížený (mierne aj pre M skupiny s vyššou mechanickou pevnosťou). Na druhej strane , obrábanie mäkkých materiálov zo skupiny N umožňuje zvýšenie hornej hranice odporúčanej priemernej hrúbky triesky o cca 10-15%. Pro optimální aplikaci jakéhokoliv frézovacího nástroje se proto doporučuje provést kontrolu tloušťky třísky, resp. podle doporučeného rozsahu hm zvolit (vypočíst) vhodný posuv. Samozřejmě je nutno rovněž zohlednit samotnou geometrii VBD. Pro výpočet f lze použít vzorce uvedené výše nebo je rovněž možno použít následující vzorec. Hodnoty koeficientu c odečteme z následujícího grafu: Для достижения оптимальных условий применения любых фрез, рекомендуется проверить необходимое значение толщины стружки или выбрать подходящую подачу на основе рекомендованного диапазона hm. Необходимо также учесть геометрию пластин. Для расчета f можно использовать формулу, приведенную выше, или следующую формулу. Значение коэффициента с можно определить по графику: Dla optymalnej aplikacji dowolnego narzędzia frezarskiego zalecane jest sprawdzenie grubości wióra lub dla zalecanego zakresu hm ustawienie (wyliczenie) właściwego posuwu f. Oczywiście należy również zwrócić uwagę na samą geometrię płytki. Do wyliczenia f można zastosować podane wcześniej wzory lub skorzystać z podanego poniżej wzoru, gdzie wartość współczynnika c odczytamy z wykresu 11: Pre optimálnu aplikáciu akéhokoľvek frézovacieho nástroja sa preto doporučuje vykonať kontrolu hrúbky triesky hm, resp. podľa doporučeného rozsahu hm zvoliť (vypočítať) vhodný posuv. Samozrejme je rovnako nutné zohľadniť samotnú geometriu VRD. Pre výpočet f je možné použiť vzorce uvedené vyššie, alebo je rovnako možné použiť nasledujúci vzorec. Hodnoty koeficientu c odpočítame z nasledujúceho grafu, viď obr. 11: Obrázek / Рисунок / Rysunek / Obrázok 11 aJD A nyní již k jednotlivým technologiím, resp. k doporučením a vysvětlením týkajících se Рекомендации и пояснения для частных случаев фрезрования. obrábění základních typů ploch. A teraz dla poszczególnych aplikacji, lub raczej zaleceń i objaśnień dotyczących obróbki A teraz jednotlivé technológie, či skôr odporúčania a vysvetlenie týkajúce sa obrábanie podstawowych rodzajów powierzchni. základných typov povrchov. M375
