252 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.9-14

Каталог MAHR 2016 Инструмент измерительный Стр. 9-14 0252 Lab2u

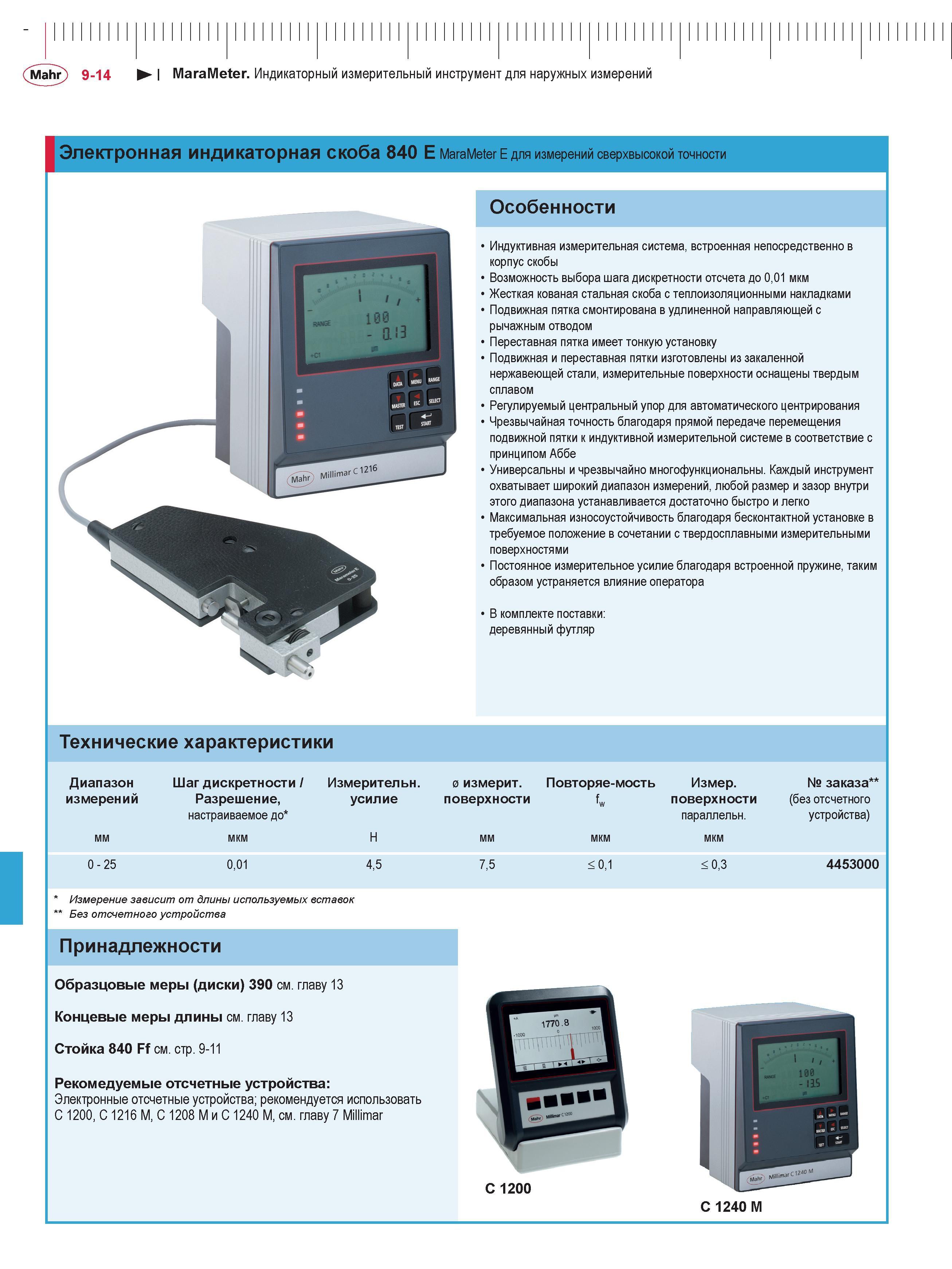

Mahr 9-14 MaraMeter. Индикаторный измерительный инструмент для наружных измерений Электронная индикаторная скоба 840 E MaraMeter E для измерений сверхвысокой точности Особенности Индуктивная измерительная система, встроенная непосредственно в корпус скобы Возможность выбора шага дискретности отсчета до 0,01 мкм Жесткая кованая стальная скоба с теплоизоляционными накладками Подвижная пятка смонтирована в удлиненной направляющей с рычажным отводом Переставная пятка имеет тонкую установку Подвижная и переставная пятки изготовлены из закаленной нержавеющей стали, измерительные поверхности оснащены твердым сплавом Регулируемый центральный упор для автоматического центрирования Чрезвычайная точность благодаря прямой передаче перемещения подвижной пятки к индуктивной измерительной системе в соответствие с принципом Аббе Универсальны и чрезвычайно многофункциональны. Каждый инструмент охватывает широкий диапазон измерений, любой размер и зазор внутри этого диапазона устанавливается достаточно быстро и легко Максимальная износоустойчивость благодаря бесконтактной установке в требуемое положение в сочетании с твердосплавными измерительными поверхностями Постоянное измерительное усилие благодаря встроенной пружине, таким образом устраняется влияние оператора В комплекте поставки: деревянный футляр Технические характеристики Диапазон измерений мм 0 - 25 Шаг дискретности / Разрешение, настраиваемое до* 0,01 Измерительн. усилие Н 4,5 0 измерит. Повторяе-мость поверхности fw мм мкм 7,5 < 0,1 Измер. поверхности параллельн. < 0,3 № заказа** (без отсчетного устройства) 4453000 Измерение зависит от длины используемых вставок Без отсчетного устройства Принадлежности Образцовые меры (диски) 390 см. главу 13 Концевые меры длины см. главу 13 Стойка 840 Ff см. стр. 9-11 Рекомедуемые отсчетные устройства: Электронные отсчетные устройства; рекомендуется использовать C 1200, C 1216 M, C 1208 M и C 1240 M, см. главу 7 Millimar C 1200 C1240 M мкм мкм
