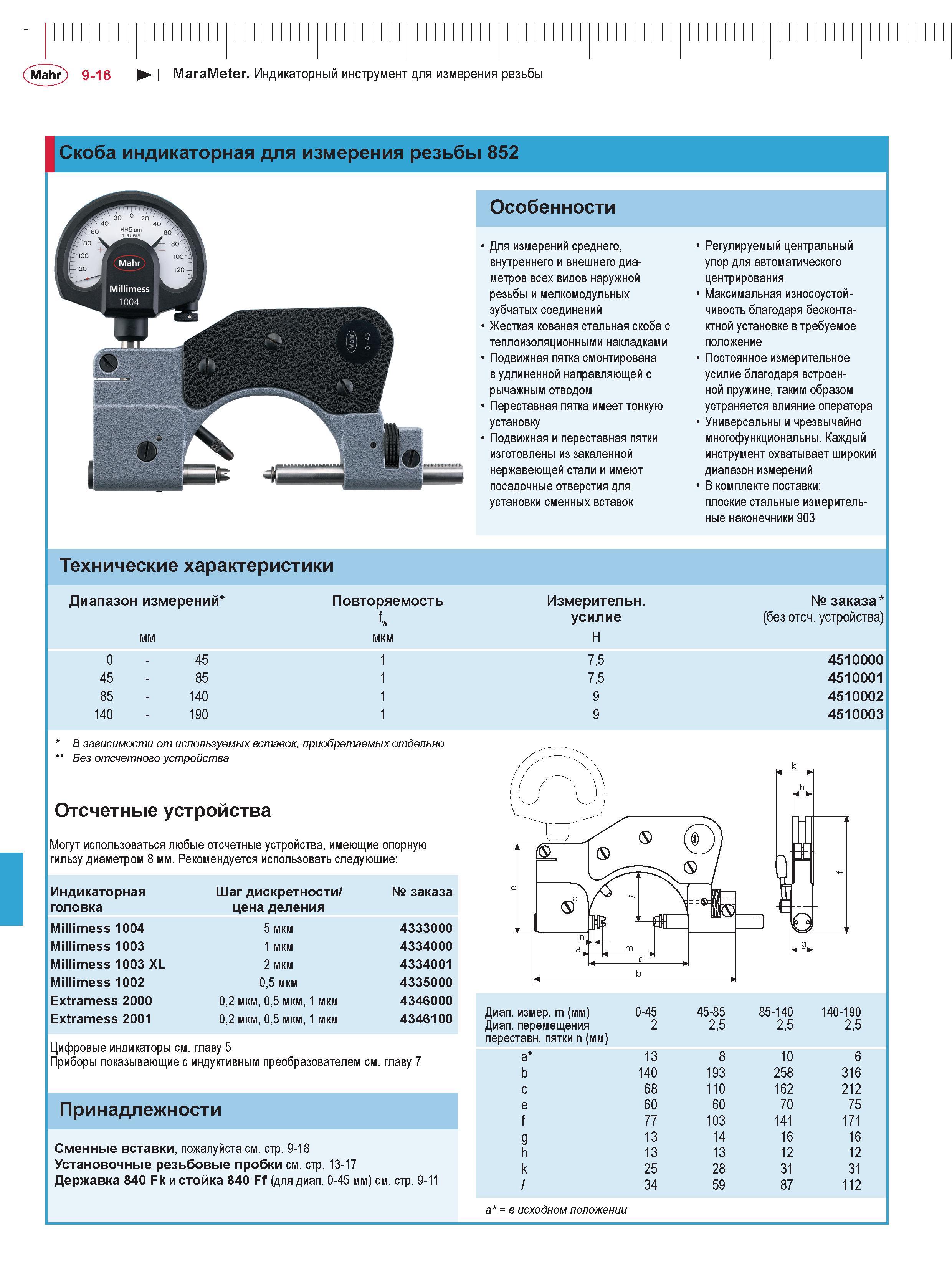

Mahr 9-16 I MaraMeter. Индикаторный инструмент для измерения резьбы Скоба индикаторная для измерения резьбы 852 Особенности Для измерений среднего, внутреннего и внешнего диаметров всех видов наружной резьбы и мелкомодульных зубчатых соединений Жесткая кованая стальная скоба с теплоизоляционными накладками Подвижная пятка смонтирована в удлиненной направляющей с рычажным отводом Переставная пятка имеет тонкую установку Подвижная и переставная пятки изготовлены из закаленной нержавеющей стали и имеют посадочные отверстия для установки сменных вставок Регулируемый центральный упор для автоматического центрирования Максимальная износоустойчивость благодаря бесконтактной установке в требуемое положение Постоянное измерительное усилие благодаря встроенной пружине, таким образом устраняется влияние оператора Универсальны и чрезвычайно многофункциональны. Каждый инструмент охватывает широкий диапазон измерений В комплекте поставки: плоские стальные измерительные наконечники 903 Технические характеристики Диапазон измерений* Повторяемость Измерительн. № заказа * fw усилие (без отсч. устройства) мм мкм Н 0 - 45 1 7,5 4510000 45 - 85 1 7,5 4510001 85 - 140 1 9 4510002 140 - 190 1 9 4510003 В зависимости от используемых вставок, приобретаемых отдельно Без отсчетного устройства Отсчетные устройства Могут использоваться любые отсчетные устройства, имеющие опорную гильзу диаметром 8 мм. Рекомендуется использовать следующие: Индикаторная Шаг дискретности/ № заказа головка цена деления Millimess 1004 5 мкм 4333000 Millimess 1003 1 мкм 4334000 Millimess 1003 XL 2 мкм 4334001 Millimess 1002 0,5 мкм 4335000 Extramess 2000 0,2 мкм, 0,5 мкм, 1 мкм 4346000 Extramess 2001 0,2 мкм, 0,5 мкм, 1 мкм 4346100 Цифровые индикаторы см. главу 5 Приборы показывающие с индуктивным преобразователем см. главу 7 Принадлежности Сменные вставки, пожалуйста см. стр. 9-18 Установочные резьбовые пробки см. стр. 13-17 Державка 840 Fk и стойка 840 Ff (для диап. 0-45 мм) см. стр. 9-11 Диап. измер. m (мм) 0-45 45-85 85-140 140-190 Диап. перемещения переставн. пятки n (мм) 2 2,5 2,5 2,5 a* 13 8 10 6 b 140 193 258 316 c 68 110 162 212 e 60 60 70 75 f 77 103 141 171 g 13 14 16 16 h 13 13 12 12 k 25 28 31 31 l 34 59 87 112 a* = в исходном положении
