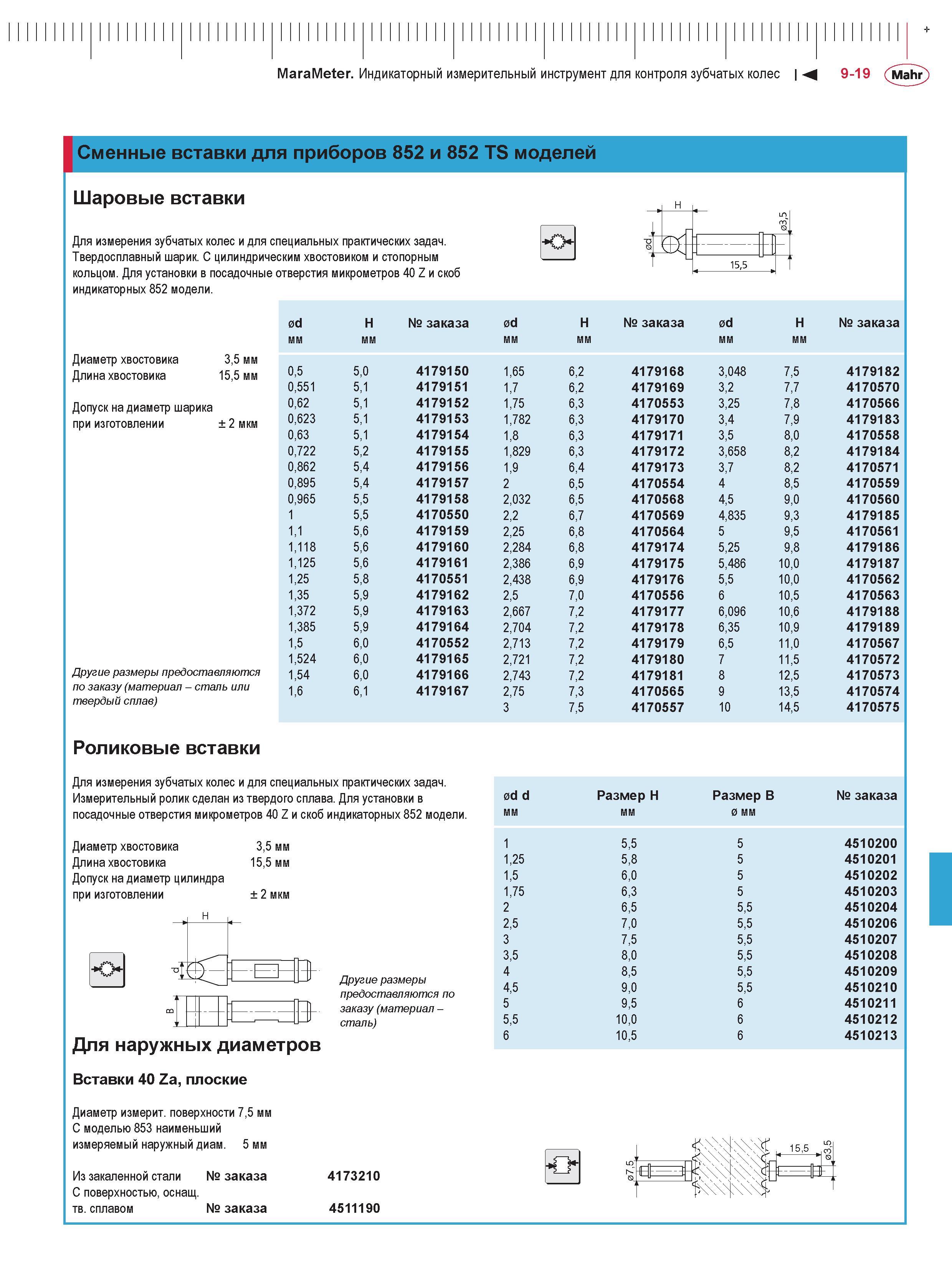

MaraMeter. Индикаторный измерительный инструмент для контроля зубчатых колес М 9-19 (Mahr Сменные вставки для приборов 852 и 852 TS моделей Шаровые вставки Для измерения зубчатых колес и для специальных практических задач. Твердосплавный шарик. С цилиндрическим хвостовиком и стопорным кольцом. Для установки в посадочные отверстия микрометров 40 Z и скоб индикаторных 852 модели. Диаметр хвостовика 3,5 мм Длина хвостовика 15,5 мм Допуск на диаметр шарика при изготовлении ± 2 мкм Другие размеры предоставляются по заказу (материал - сталь или твердый сплав) Роликовые вставки 0d мм 0,5 0,551 0,62 0,623 0,63 0,722 0,862 0,895 0,965 1 1,1 1,118 1,125 1,25 1,35 1,372 1,385 1.5 1,524 1,54 1.6 H мм 5.0 5.1 5.1 5.1 5.1 5.2 5.4 5.4 5.5 5.5 5.6 5.6 5.6 5.8 5.9 5.9 5.9 6,0 6,0 6,0 6,1 № заказа 4179150 4179151 4179152 4179153 4179154 4179155 4179156 4179157 4179158 4170550 4179159 4179160 4179161 4170551 4179162 4179163 4179164 4170552 4179165 4179166 4179167 Для измерения зубчатых колес и для специальных практических задач. Измерительный ролик сделан из твердого сплава. Для установки в посадочные отверстия микрометров 40 Z и скоб индикаторных 852 модели. Диаметр хвостовика Длина хвостовика Допуск на диаметр цилиндра при изготовлении 3,5 мм 15,5 мм ± 2 мкм Другие размеры предоставляются по заказу (материал -сталь) Для наружных диаметров Вставки 40 Za, плоские Диаметр измерит. поверхности 7,5 мм С моделью 853 наименьший измеряемый наружный диам. 5 мм Из закаленной стали № заказа 4173210 С поверхностью, оснащ. тв. сплавом № заказа 4511190 0d H № заказа 0d H № заказа мм 1,65 6,2 4179168 3,048 7,5 4179182 1,7 6,2 4179169 3,2 7,7 4170570 1,75 6,3 4170553 3,25 7,8 4170566 1,782 6,3 4179170 3,4 7,9 4179183 1,8 6,3 4179171 3,5 8,0 4170558 1,829 6,3 4179172 3,658 8,2 4179184 1,9 6,4 4179173 3,7 8,2 4170571 2 6,5 4170554 4 8,5 4170559 2,032 6,5 4170568 4,5 9,0 4170560 2,2 6,7 4170569 4,835 9,3 4179185 2,25 6,8 4170564 5 9,5 4170561 2,284 6,8 4179174 5,25 9,8 4179186 2,386 6,9 4179175 5,486 10,0 4179187 2,438 6,9 4179176 5,5 10,0 4170562 2,5 7,0 4170556 6 10,5 4170563 2,667 7,2 4179177 6,096 10,6 4179188 2,704 7,2 4179178 6,35 10,9 4179189 2,713 7,2 4179179 6,5 11,0 4170567 2,721 7,2 4179180 7 11,5 4170572 2,743 7,2 4179181 8 12,5 4170573 2,75 7,3 4170565 9 13,5 4170574 3 7,5 4170557 10 14,5 4170575 0d d Размер H Размер B № заказа мм 0 мм 1 5,5 5 4510200 1,25 5,8 5 4510201 1,5 6,0 5 4510202 1,75 6,3 5 4510203 2 6,5 5,5 4510204 2,5 7,0 5,5 4510206 3 7,5 5,5 4510207 3,5 8,0 5,5 4510208 4 8,5 5,5 4510209 4,5 9,0 5,5 4510210 5 9,5 6 4510211 5,5 10,0 6 4510212 6 10,5 6 4510213 <Г 15,5 LO со si Ь IH
