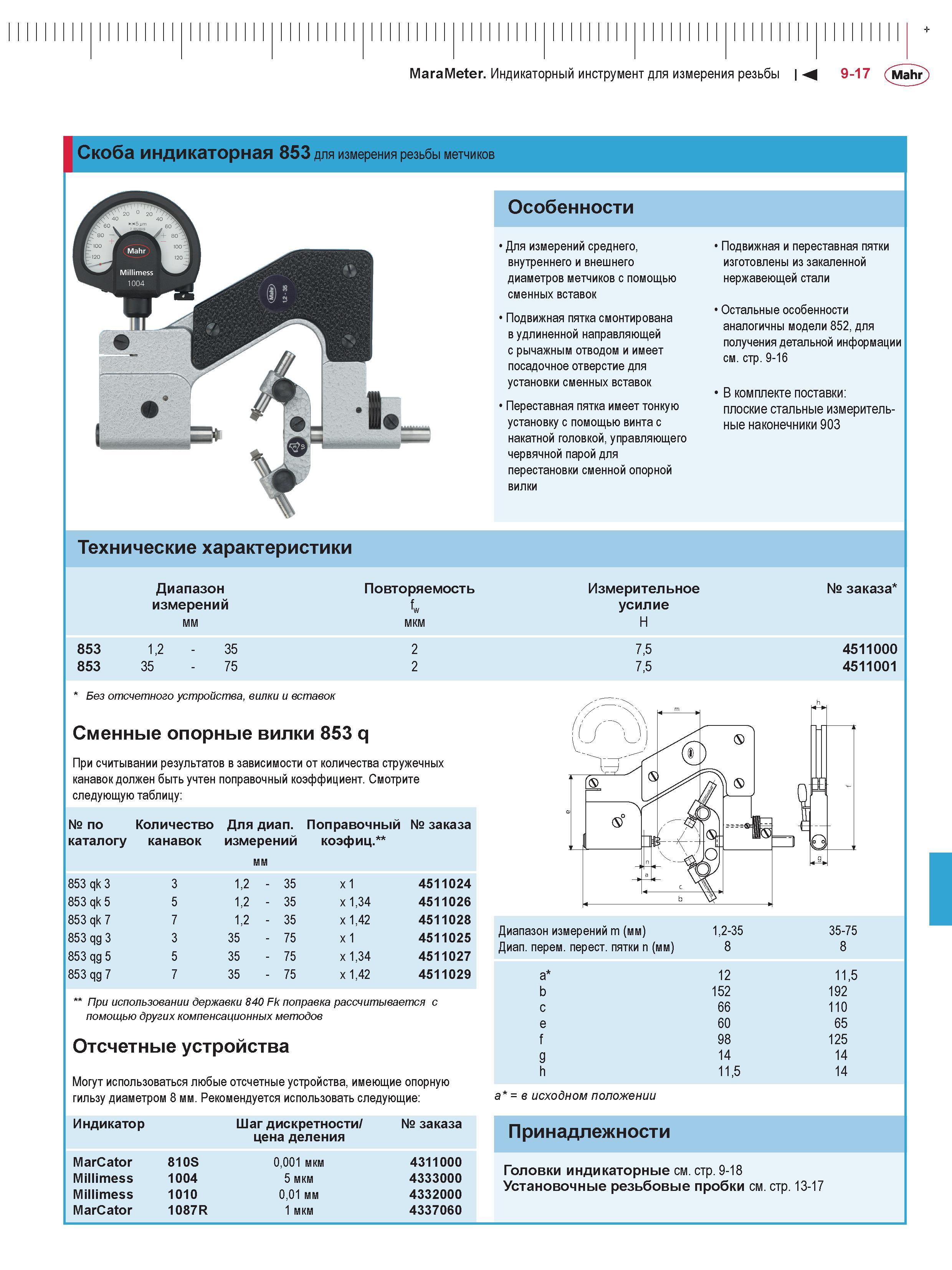

MaraMeter. Индикаторный инструмент для измерения резьбы М 9-17 (Mahr Скоба индикаторная 853 для измерения резьбы метчиков Особенности Для измерений среднего, внутреннего и внешнего диаметров метчиков с помощью сменных вставок Подвижная пятка смонтирована в удлиненной направляющей с рычажным отводом и имеет посадочное отверстие для установки сменных вставок Переставная пятка имеет тонкую установку с помощью винта с накатной головкой, управляющего червячной парой для перестановки сменной опорной вилки Подвижная и переставная пятки изготовлены из закаленной нержавеющей стали Остальные особенности аналогичны модели 852, для получения детальной информации см. стр. 9-16 В комплекте поставки: плоские стальные измерительные наконечники 903 Технические характеристики Диапазон измерений мм 853 853 1,2 35 35 75 Повторяемость fw мкм 2 2 Измерительное усилие Н 7.5 7.5 № заказа* 4511000 4511001 * Без отсчетного устройства, вилки и вставок Сменные опорные вилки 853 q При считывании результатов в зависимости от количества стружечных канавок должен быть учтен поправочный коэффициент. Смотрите следующую таблицу: № по Количество Для диап. Поправочный № заказа каталогу канавок измерений коэфиц.** мм 853 qk 3 3 1,2 - 35 x 1 4511024 853 qk 5 5 1,2 - 35 x 1,34 4511026 853 qk 7 7 1,2 - 35 x 1,42 4511028 853 qg 3 3 35 - 75 x 1 4511025 853 qg 5 5 35 - 75 x 1,34 4511027 853 qg 7 7 35 - 75 x 1,42 4511029 ** При использовании державки 840 Fk поправка рассчитывается с помощью других компенсационных методов Отсчетные устройства Могут использоваться любые отсчетные устройства, имеющие опорную гильзу диаметром 8 мм. Рекомендуется использовать следующие: Диапазон измерений m (мм) 1,2-35 35-75 Диап. перем. перест. пятки n (мм) 8 8 а* 12 11,5 b 152 192 с 66 110 e 60 65 f 98 125 g 14 14 h 11,5 14 : в исходном положении Индикатор Шаг дискретности/ цена деления № заказа MarCator 810S 0,001 мкм 4311000 Millimess 1004 5 мкм 4333000 Millimess 1010 0,01 мм 4332000 MarCator 1087R 1 мкм 4337060 Принадлежности Головки индикаторные см. стр. 9-18 Установочные резьбовые пробки см. стр. 13-17 +
