253 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.9-15

Каталог MAHR 2016 Инструмент измерительный Стр. 9-15 0253 Lab2u

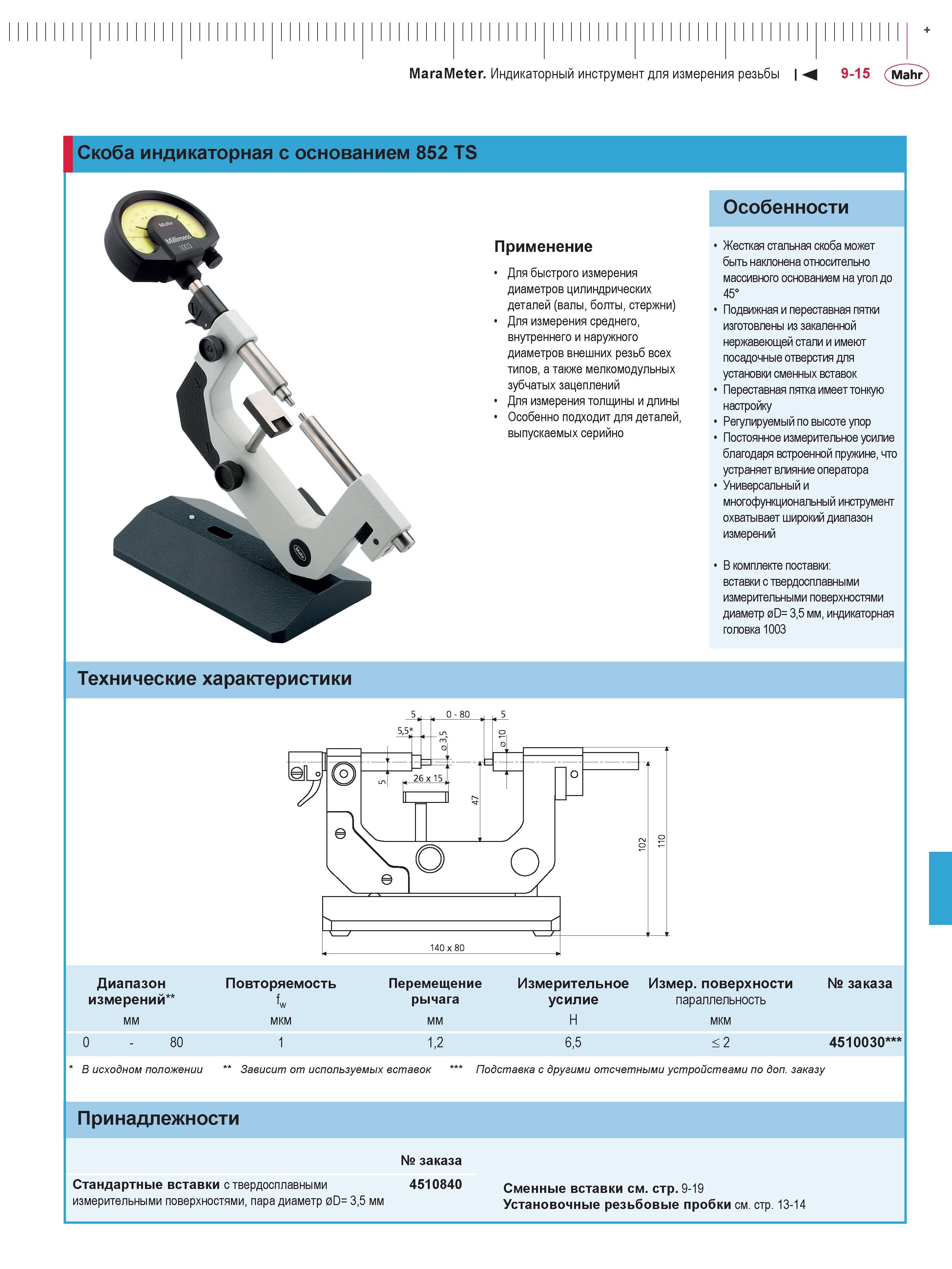

MaraMeter. Индикаторный инструмент для измерения резьбы М 9-15 Mahr Скоба индикаторная с основанием 852 TS Особенности Применение Для быстрого измерения диаметров цилиндрических деталей (валы, болты, стержни) Для измерения среднего, внутреннего и наружного диаметров внешних резьб всех типов, а также мелкомодульных зубчатых зацеплений Для измерения толщины и длины Особенно подходит для деталей, выпускаемых серийно Жесткая стальная скоба может быть наклонена относительно массивного основанием на угол до 45° Подвижная и переставная пятки изготовлены из закаленной нержавеющей стали и имеют посадочные отверстия для установки сменных вставок Переставная пятка имеет тонкую настройку Регулируемый по высоте упор Постоянное измерительное усилие благодаря встроенной пружине, что устраняет влияние оператора Универсальный и многофункциональный инструмент охватывает широкий диапазон измерений В комплекте поставки: вставки с твердосплавными измерительными поверхностями диаметр 0D= 3,5 мм, индикаторная головка 1003 Технические характеристики Диапазон измерений** мм 0 - 80 Повторяемость fw мкм мм 1 1,2 В исходном положении ** Зависит от используемых вставок Перемещение Измерительное Измер. поверхности № заказа рычага усилие параллельность Н мкм 6,5 < 2 4510030*** Подставка с другими отсчетными устройствами по доп. заказу Принадлежности Стандартные вставки с твердосплавными измерительными поверхностями, пара диаметр 0D= 3,5 мм № заказа 4510840 Сменные вставки см. стр. 9-19 Установочные резьбовые пробки см. стр. 13-14 +
