250 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.9-12

Каталог MAHR 2016 Инструмент измерительный Стр. 9-12 0250 Lab2u

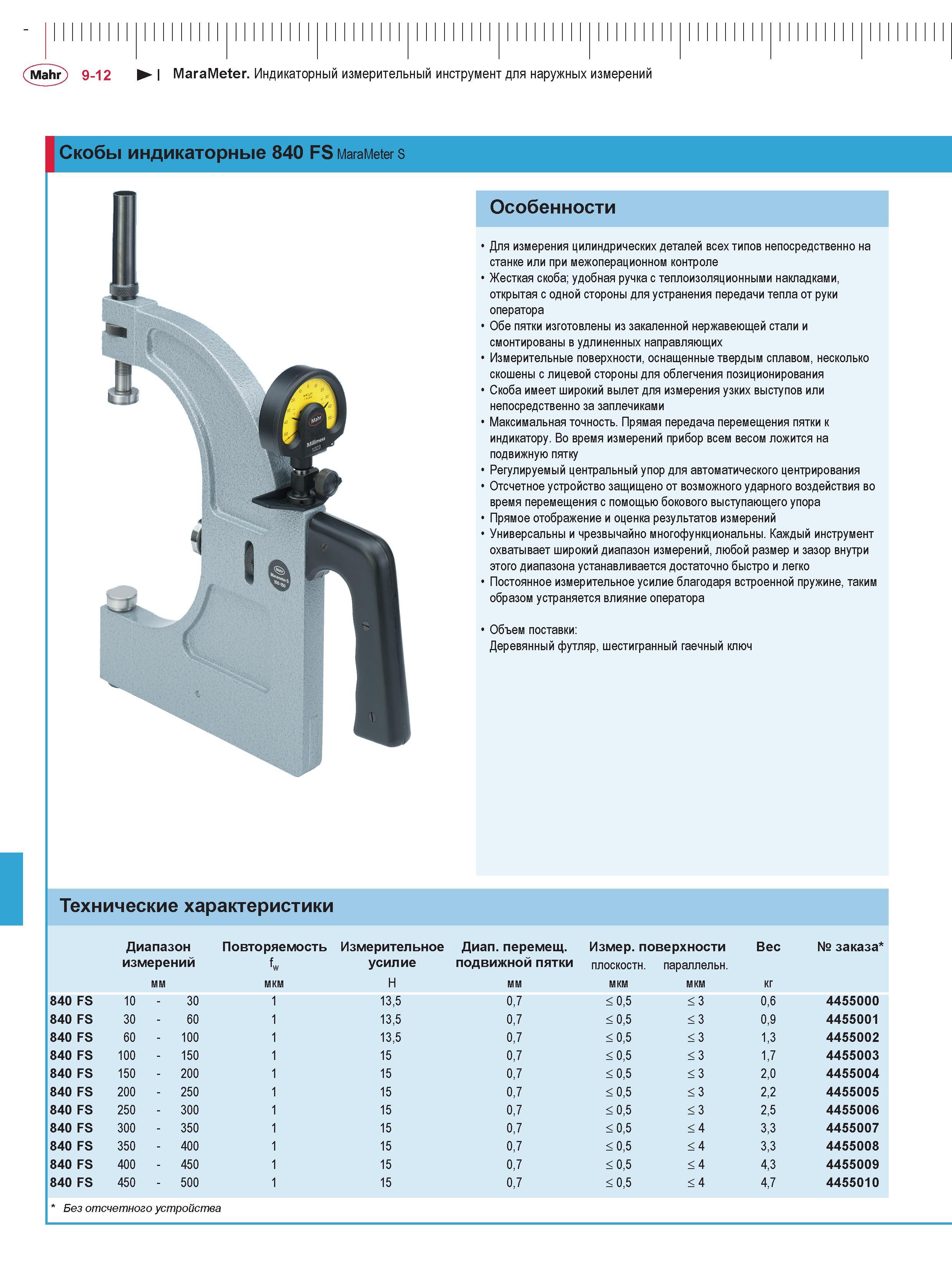

Mahr) 9-12 I MaraMeter. Индикаторный измерительный инструмент для наружных измерений Скобы индикаторные 840 FS MaraMeter S Особенности Для измерения цилиндрических деталей всех типов непосредственно на станке или при межоперационном контроле Жесткая скоба; удобная ручка с теплоизоляционными накладками, открытая с одной стороны для устранения передачи тепла от руки оператора Обе пятки изготовлены из закаленной нержавеющей стали и смонтированы в удлиненных направляющих Измерительные поверхности, оснащенные твердым сплавом, несколько скошены с лицевой стороны для облегчения позиционирования Скоба имеет широкий вылет для измерения узких выступов или непосредственно за заплечиками Максимальная точность. Прямая передача перемещения пятки к индикатору. Во время измерений прибор всем весом ложится на подвижную пятку Регулируемый центральный упор для автоматического центрирования Отсчетное устройство защищено от возможного ударного воздействия во время перемещения с помощью бокового выступающего упора Прямое отображение и оценка результатов измерений Универсальны и чрезвычайно многофункциональны. Каждый инструмент охватывает широкий диапазон измерений, любой размер и зазор внутри этого диапазона устанавливается достаточно быстро и легко Постоянное измерительное усилие благодаря встроенной пружине, таким образом устраняется влияние оператора Объем поставки: Деревянный футляр, шестигранный гаечный ключ Технические характеристики Диапазон Повторяемость Измерительное Диап. перемещ. Измер. поверхности Вес № заказа* измерений fw усилие подвижной пятки плоскостн. параллельн. мм мкм Н мм мкм мкм кг 840 FS 10 - 30 1 13,5 0,7 < 0,5 < 3 0,6 4455000 840 FS 30 - 60 1 13,5 0,7 < 0,5 < 3 0,9 4455001 840 FS 60 - 100 1 13,5 0,7 < 0,5 < 3 1,3 4455002 840 FS 100 - 150 1 15 0,7 < 0,5 < 3 1,7 4455003 840 FS 150 - 200 1 15 0,7 < 0,5 < 3 2,0 4455004 840 FS 200 - 250 1 15 0,7 < 0,5 < 3 2,2 4455005 840 FS 250 - 300 1 15 0,7 < 0,5 < 3 2,5 4455006 840 FS 300 - 350 1 15 0,7 < 0,5 < 4 3,3 4455007 840 FS 350 - 400 1 15 0,7 < 0,5 < 4 3,3 4455008 840 FS 400 - 450 1 15 0,7 < 0,5 < 4 4,3 4455009 840 FS 450 - 500 1 15 0,7 < 0,5 < 4 4,7 4455010 * Без отсчетного устройства
