249 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.9-11

Каталог MAHR 2016 Инструмент измерительный Стр. 9-11 0249 Lab2u

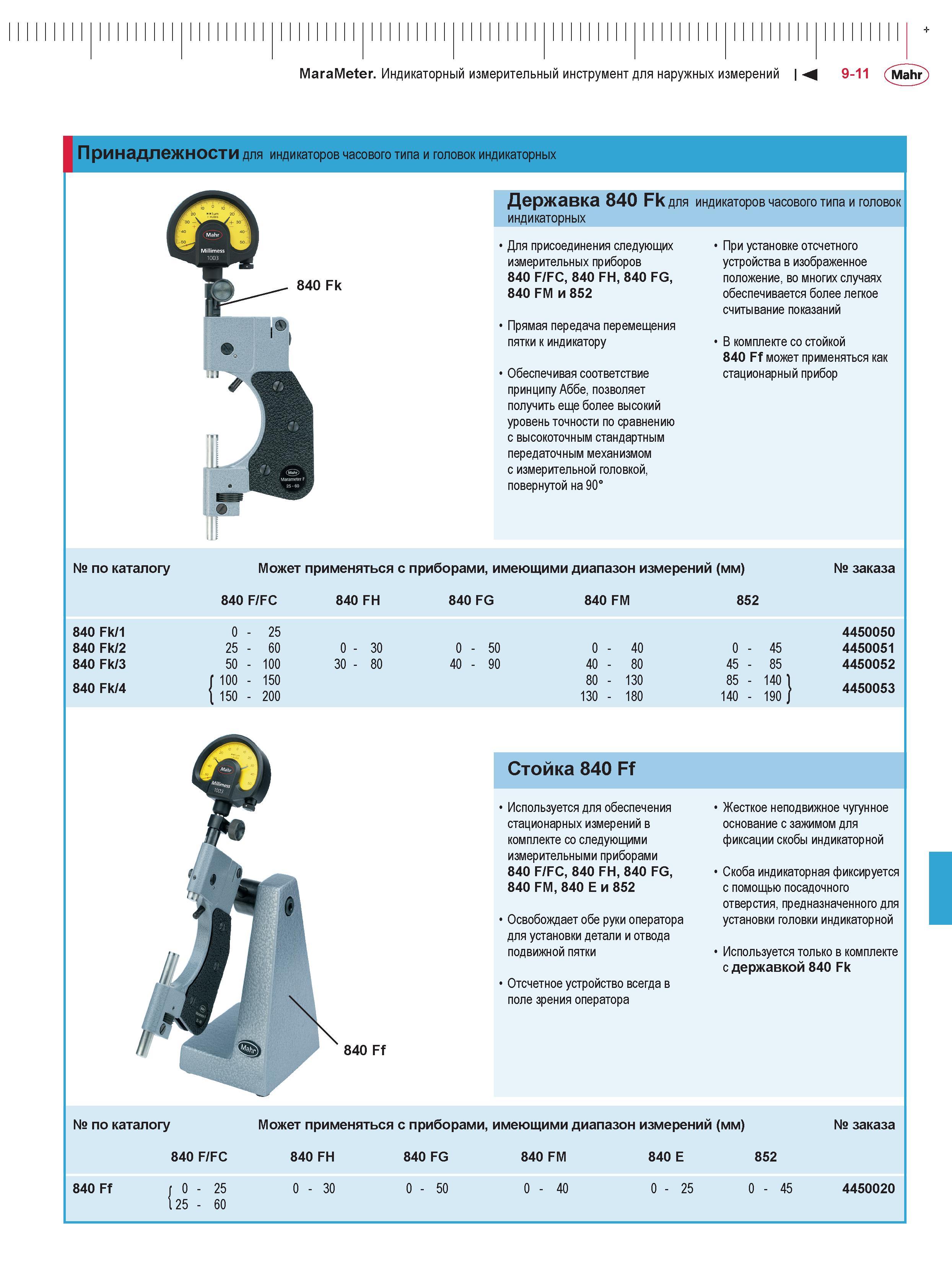

MaraMeter. Индикаторный измерительный инструмент для наружных измерений 9-11 (Mahr Принадлежности для индикаторов часового типа и головок индикаторных Державка 840 Fk для индикаторов часового типа и головок индикаторных 840 Fk № по каталогу Для присоединения следующих измерительных приборов 840 F/FC, 840 FH, 840 FG, 840 FM и 852 Прямая передача перемещения пятки к индикатору Обеспечивая соответствие принципу Аббе, позволяет получить еще более высокий уровень точности по сравнению с высокоточным стандартным передаточным механизмом с измерительной головкой, повернутой на 90° Может применяться с приборами, имеющими диапазон измерений (мм) При установке отсчетного устройства в изображенное положение, во многих случаях обеспечивается более легкое считывание показаний В комплекте со стойкой 840 Ff может применяться как стационарный прибор 840 F/FC 840 FH 840 FG 840 FM 852 840 Fk/1 0 - 25 840 Fk/2 25 - 60 0 - 30 0 - 50 0 - 40 0 - 45 840 Fk/3 50 - 100 30 - 80 40 - 90 40 - 80 45 - 85 О LO О о 80 - 130 85 - 140 840 Fk/4 0 0 50 12 0 0 05 130 - 180 140 - 190 № заказа 4450050 4450051 4450052 4450053 Стойка 840 Ff Используется для обеспечения стационарных измерений в комплекте со следующими измерительными приборами 840 F/FC, 840 FH, 840 FG, 840 FM, 840 E и 852 Освобождает обе руки оператора для установки детали и отвода подвижной пятки Отсчетное устройство всегда в поле зрения оператора Жесткое неподвижное чугунное основание с зажимом для фиксации скобы индикаторной Скоба индикаторная фиксируется с помощью посадочного отверстия, предназначенного для установки головки индикаторной Используется только в комплекте с державкой 840 Fk № по каталогу 840 F/FC 840 Ff 0 25 25 60 840 Ff Может применяться с приборами, имеющими диапазон измерений (мм) № заказа 840 FH 840 FG 840 FM 840 E 852 0 - 30 0 - 50 0 - 40 0 - 25 0 - 45 4 4 5 0 0 20 I
