246 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.9-8

Каталог MAHR 2016 Инструмент измерительный Стр. 9-8 0246 Lab2u

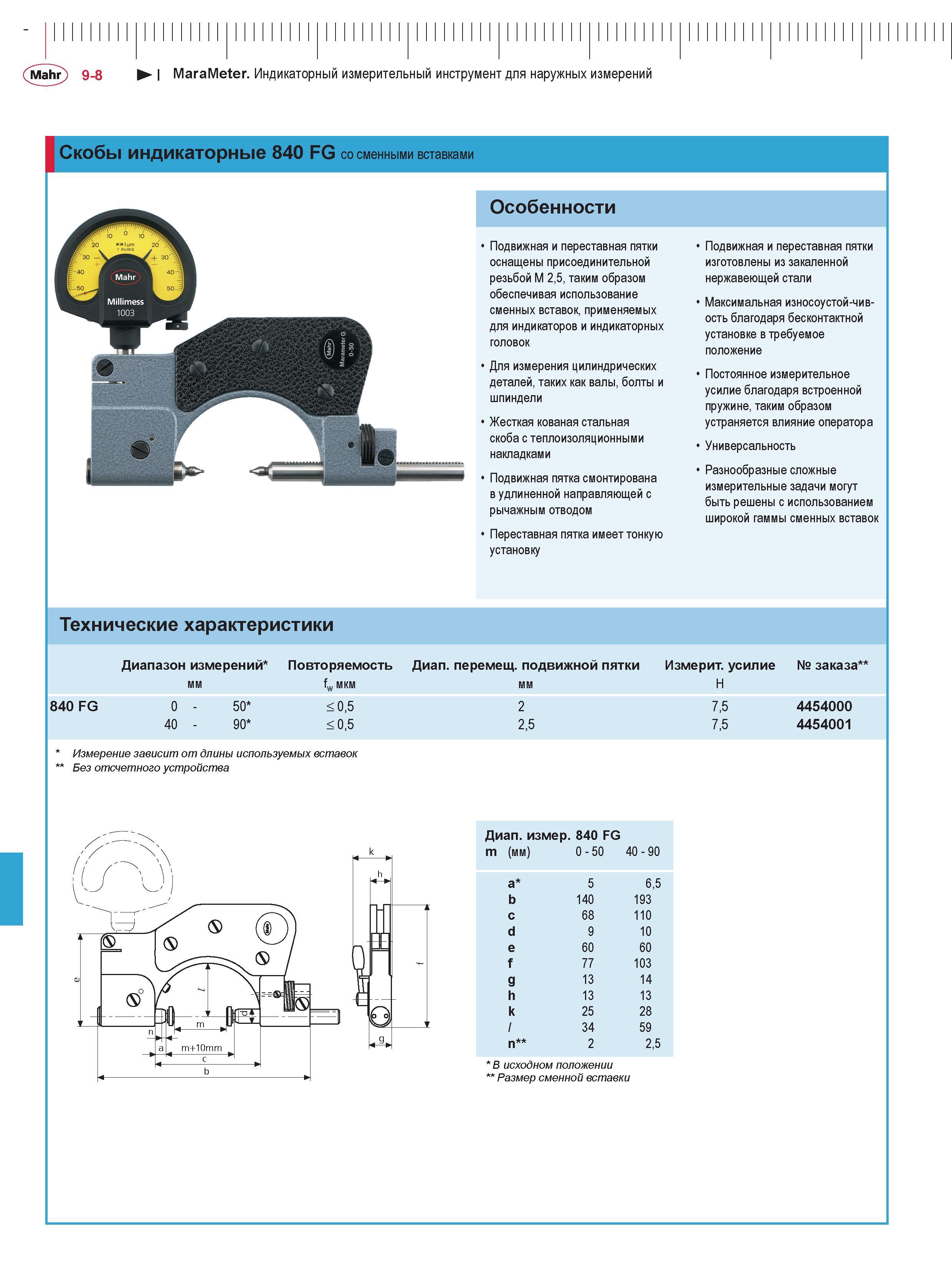

Mahr 9-8 I MaraMeter. Индикаторный измерительный инструмент для наружных измерений Скобы индикаторные 840 FG со сменными вставками Особенности Подвижная и переставная пятки оснащены присоединительной резьбой M 2,5, таким образом обеспечивая использование сменных вставок, применяемых для индикаторов и индикаторных головок Для измерения цилиндрических деталей, таких как валы, болты и шпиндели Жесткая кованая стальная скоба с теплоизоляционными накладками Подвижная пятка смонтирована в удлиненной направляющей с рычажным отводом Переставная пятка имеет тонкую установку Подвижная и переставная пятки изготовлены из закаленной нержавеющей стали Максимальная износоустой-чив-ость благодаря бесконтактной установке в требуемое положение Постоянное измерительное усилие благодаря встроенной пружине, таким образом устраняется влияние оператора Универсальность Разнообразные сложные измерительные задачи могут быть решены с использованием широкой гаммы сменных вставок Технические характеристики 840 FG Диапазон измерений* мм 0 - 50* 40 - 90* Повторяемость fw мкм < 0,5 < 0,5 Диап. перемещ. подвижной пятки мм 2 2,5 Измерит. усилие Н 7.5 7.5 № заказа* 4454000 4454001 Измерение зависит от длины используемых вставок Без отсчетного устройства Диап. измер. 840 FG m (мм) 0 5 CZ3 4 CZ3 9 CZ3 а* 5 6,5 b 140 193 с 68 110 d 9 10 e 60 60 f 77 103 g 13 14 h 13 13 k 25 28 l 34 59 n** 2 2,5 * В исходном положении ** Размер сменной вставки
