244 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.9-6

Каталог MAHR 2016 Инструмент измерительный Стр. 9-6 0244 Lab2u

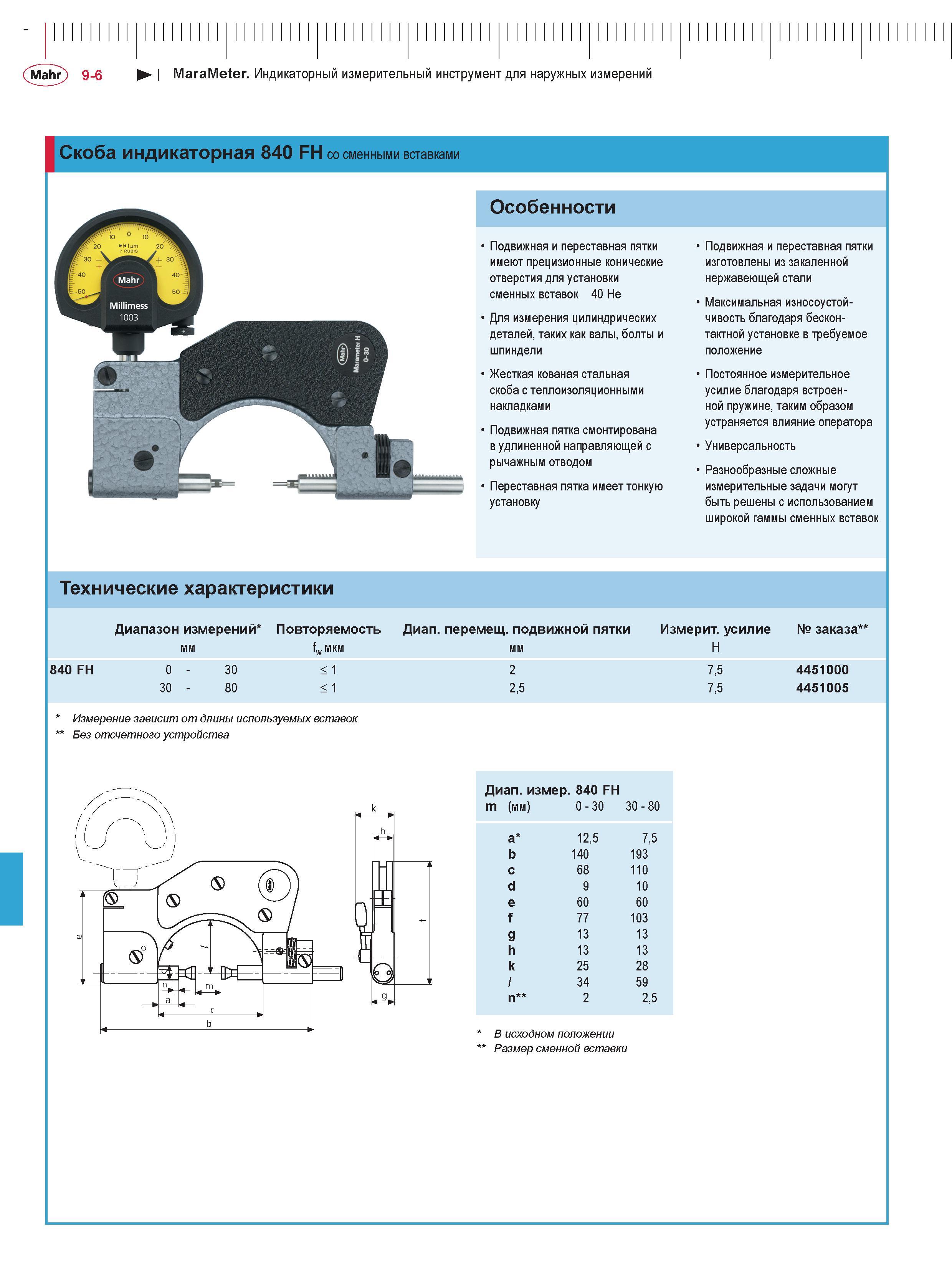

Mahr 9-6 I MaraMeter. Индикаторный измерительный инструмент для наружных измерений Скоба индикаторная 840 FH со сменными вставками Особенности Подвижная и переставная пятки имеют прецизионные конические отверстия для установки сменных вставок 40 He Для измерения цилиндрических деталей, таких как валы, болты и шпиндели Жесткая кованая стальная скоба с теплоизоляционными накладками Подвижная пятка смонтирована в удлиненной направляющей с рычажным отводом Переставная пятка имеет тонкую установку Подвижная и переставная пятки изготовлены из закаленной нержавеющей стали Максимальная износоустойчивость благодаря бесконтактной установке в требуемое положение Постоянное измерительное усилие благодаря встроенной пружине, таким образом устраняется влияние оператора Универсальность Разнообразные сложные измерительные задачи могут быть решены с использованием широкой гаммы сменных вставок Технические характеристики 840 FH Диапазон измерений* мм 0 - 30 30 - 80 Повторяемость fw мкм < 1 < 1 Диап. перемещ. подвижной пятки мм 2 2,5 Измерит. усилие Н 7.5 7.5 № заказа* 4451000 4451005 Измерение зависит от длины используемых вставок Без отсчетного устройства Диап. измер. 840 FH m (мм) 0 - 30 3 CZ3 8 О a* 12,5 7,5 b 140 193 c 68 110 d 9 10 e 60 60 f 77 103 g 13 13 h 13 13 k 25 28 l 34 59 n** 2 2,5 В исходном положении Размер сменной вставки k a b
