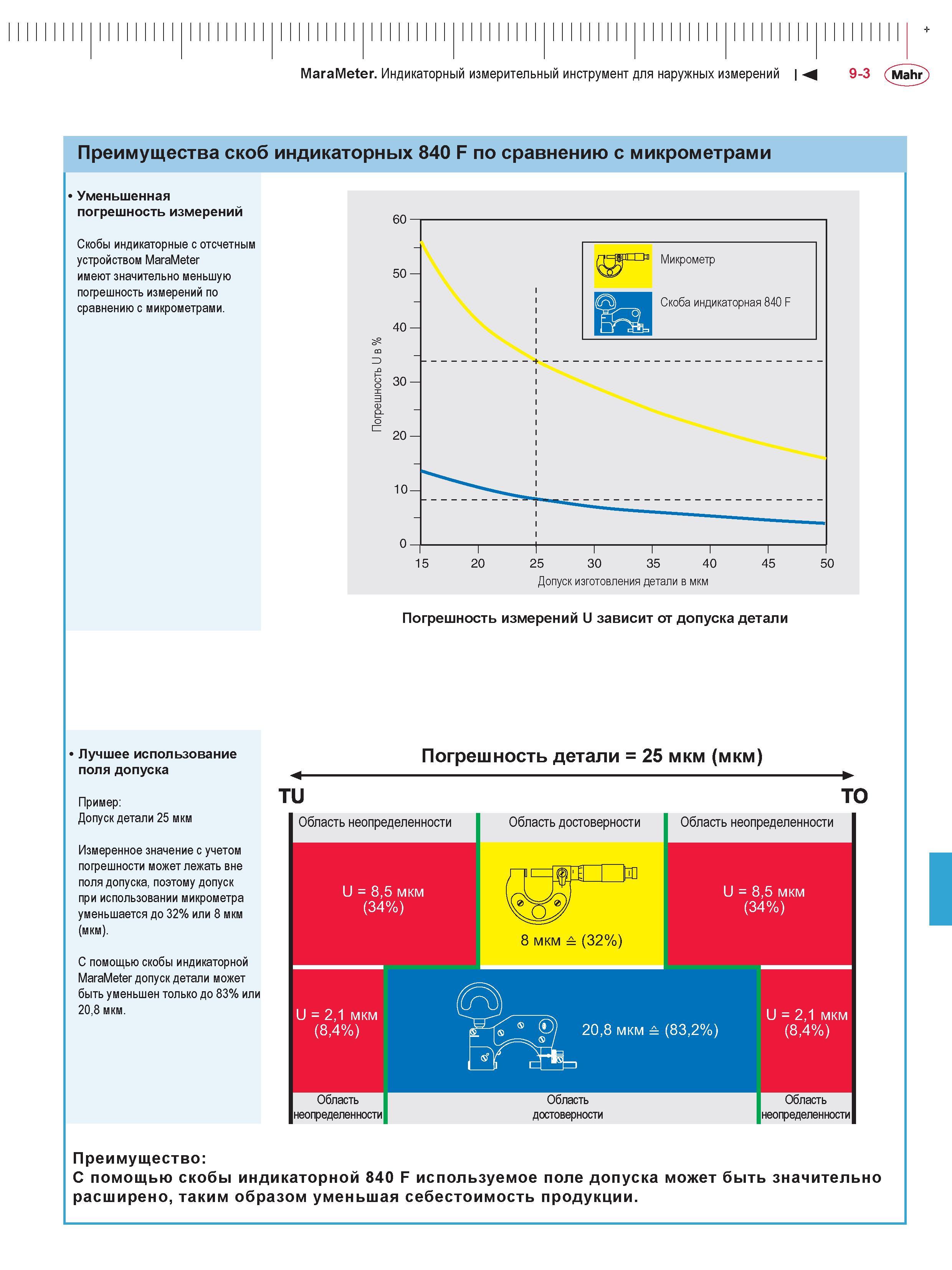

MaraMeter. Индикаторный измерительный инструмент для наружных измерений М 9-3 (Mahr Преимущества скоб индикаторных 840 F по сравнению с микрометрами 1 Уменьшенная погрешность измерений Скобы индикаторные с отсчетным устройством MaraMeter имеют значительно меньшую погрешность измерений по сравнению с микрометрами. Допуск изготовления детали в мкм Погрешность измерений U зависит от допуска детали 1 Лучшее использование поля допуска Пример: Допуск детали 25 мкм Измеренное значение с учетом погрешности может лежать вне поля допуска, поэтому допуск при использовании микрометра уменьшается до 32% или 8 мкм (мкм). С помощью скобы индикаторной MaraMeter допуск детали может быть уменьшен только до 83% или 20,8 мкм. Погрешность детали = 25 мкм (мкм) TU ТО 1 Область неопределенности Область достоверности Область неопределенности U = 8,5 мкм (34%) 8 мкм £ (32%) U = 8,5 мкм (34%) U = 2,1 мкм (8,4%) 20,8 мкм £ (83,2%) U = 2,1 мкм (8,4%) 1 Область неопределенности Область достоверности Область неопределенности Преимущество: С помощью скобы индикаторной 840 F используемое поле допуска может быть значительно расширено, таким образом уменьшая себестоимость продукции.
