242 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.9-4

Каталог MAHR 2016 Инструмент измерительный Стр. 9-4 0242 Lab2u

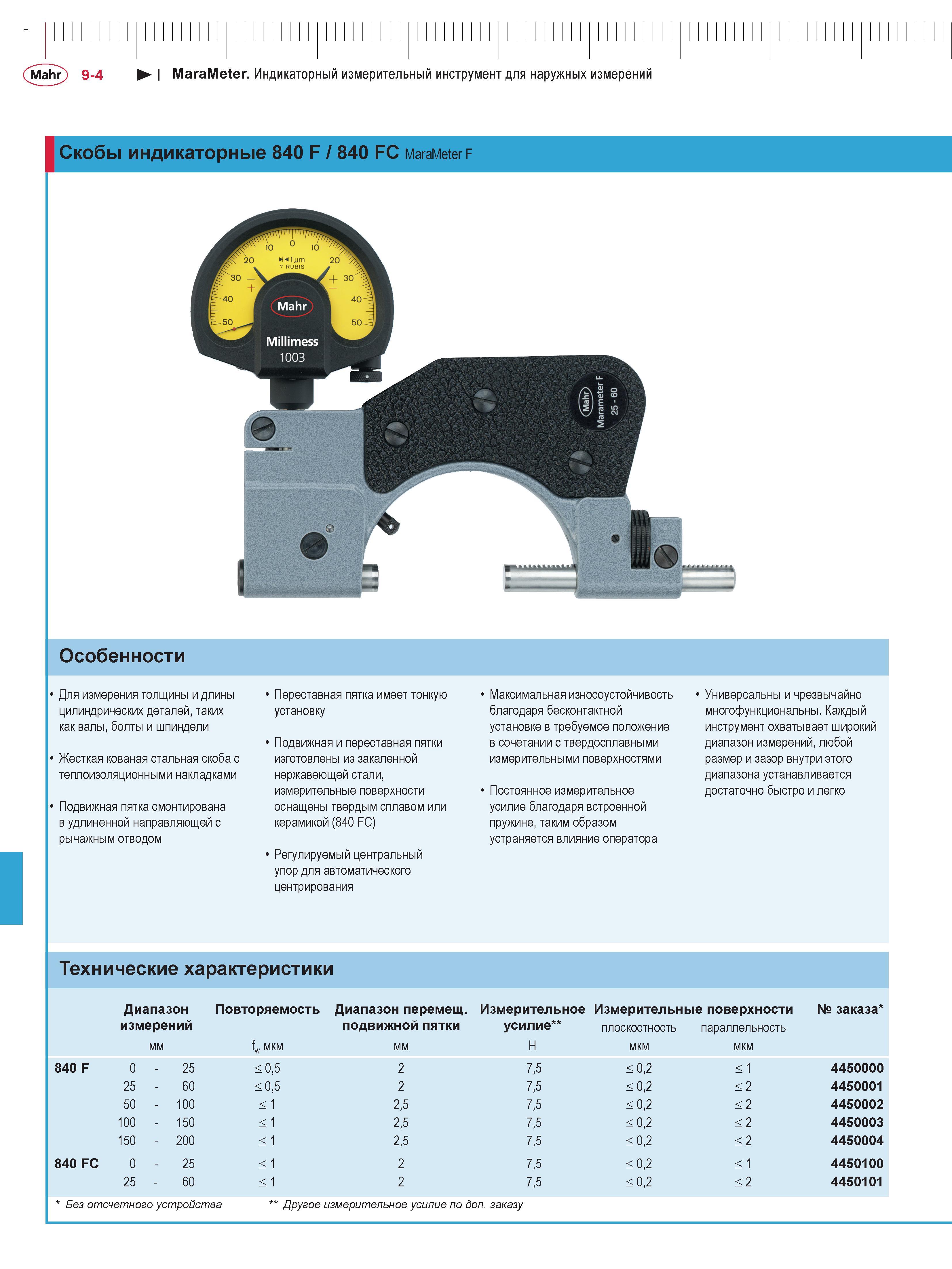

Mahr 9-4 I MaraMeter. Индикаторный измерительный инструмент для наружных измерений Скобы индикаторные 840 F / 840 FC MaraMeter F Особенности Для измерения толщины и длины цилиндрических деталей, таких как валы, болты и шпиндели Жесткая кованая стальная скоба с теплоизоляционными накладками Подвижная пятка смонтирована в удлиненной направляющей с рычажным отводом Переставная пятка имеет тонкую установку Подвижная и переставная пятки изготовлены из закаленной нержавеющей стали, измерительные поверхности оснащены твердым сплавом или керамикой (840 FC) Регулируемый центральный упор для автоматического центрирования Максимальная износоустойчивость благодаря бесконтактной установке в требуемое положение в сочетании с твердосплавными измерительными поверхностями Постоянное измерительное усилие благодаря встроенной пружине, таким образом устраняется влияние оператора Универсальны и чрезвычайно многофункциональны. Каждый инструмент охватывает широкий диапазон измерений, любой размер и зазор внутри этого диапазона устанавливается достаточно быстро и легко Технические характеристики Диапазон Повторяемость Диапазон перемещ. Измерительное Измерительные поверхности № заказа* измерений подвижной пятки усилие** плоскостность параллельность мм fw мкм мм Н мкм мкм 840 F 0 - 25 < 0,5 2 7,5 < 0,2 < 1 4450000 25 - 60 < 0,5 2 7,5 < 0,2 < 2 4450001 50 - 100 < 1 2,5 7,5 < 0,2 < 2 4450002 100 - 150 < 1 2,5 7,5 < 0,2 < 2 4450003 150 - 200 < 1 2,5 7,5 < 0,2 < 2 4450004 840 FC 0 - 25 < 1 2 7,5 < 0,2 < 1 4450100 25 - 60 < 1 2 7,5 < 0,2 < 2 4450101 * Без отсчетного устройства Другое измерительное усилие по доп. заказу
