248 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.9-10

Каталог MAHR 2016 Инструмент измерительный Стр. 9-10 0248 Lab2u

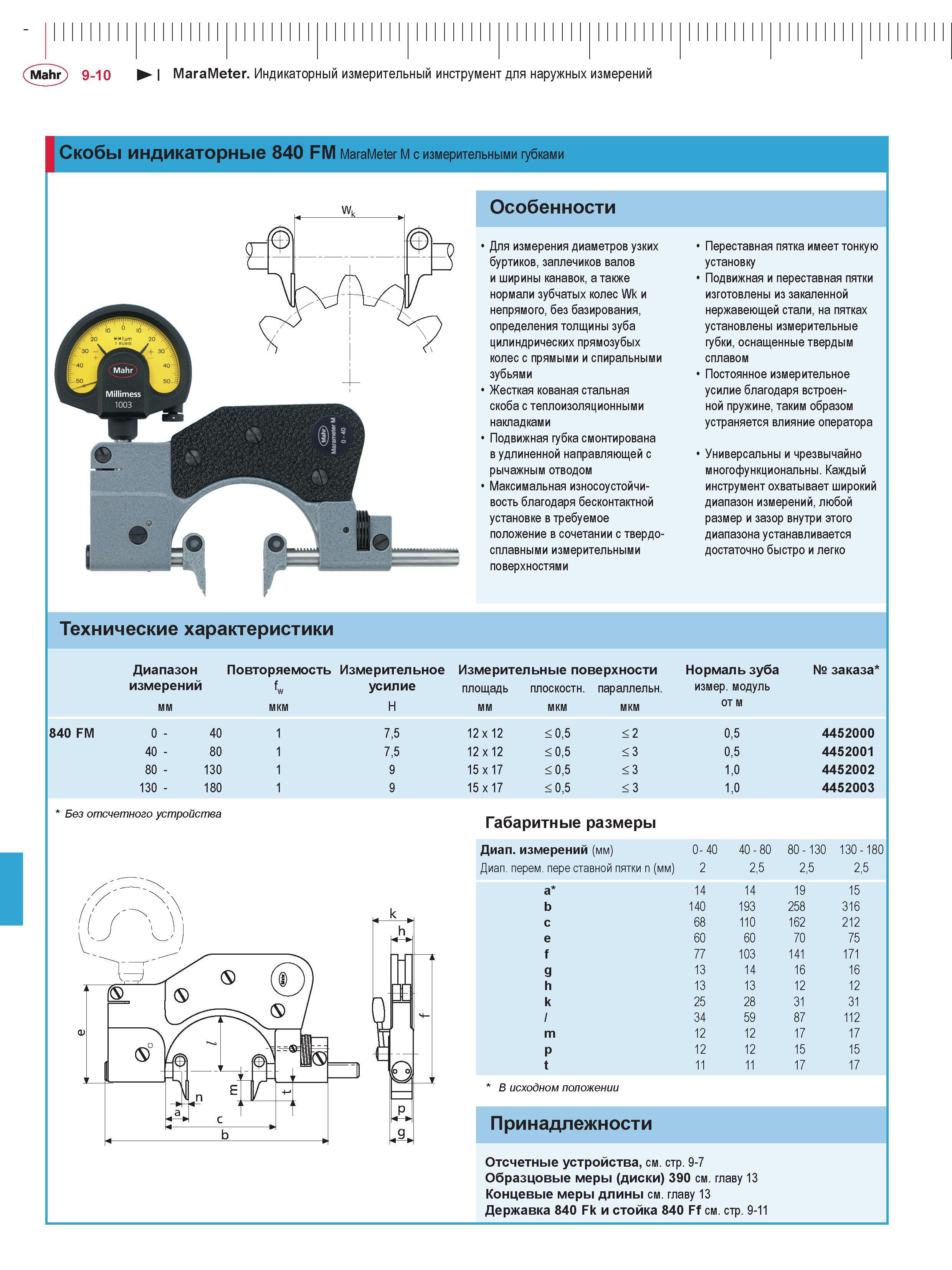

Mahr) 9-10 I MaraMeter. Индикаторный измерительный инструмент для наружных измерений Скобы индикаторные 840 FM MaraMeter M с измерительными губками W, Особенности Для измерения диаметров узких буртиков, заплечиков валов и ширины канавок, а также нормали зубчатых колес Wk и непрямого, без базирования, определения толщины зуба цилиндрических прямозубых колес с прямыми и спиральными зубьями Жесткая кованая стальная скоба с теплоизоляционными накладками Подвижная губка смонтирована в удлиненной направляющей с рычажным отводом Максимальная износоустойчивость благодаря бесконтактной установке в требуемое положение в сочетании с твердосплавными измерительными поверхностями Переставная пятка имеет тонкую установку Подвижная и переставная пятки изготовлены из закаленной нержавеющей стали, на пятках установлены измерительные губки, оснащенные твердым сплавом Постоянное измерительное усилие благодаря встроенной пружине, таким образом устраняется влияние оператора Универсальны и чрезвычайно многофункциональны. Каждый инструмент охватывает широкий диапазон измерений, любой размер и зазор внутри этого диапазона устанавливается достаточно быстро и легко Технические характеристики Диапазон Повторяемость Измерительное Измерительные поверхности Нормаль зуба № заказа измерений fw усилие площадь плоскостн. параллельн. измер. модуль мм мкм Н мм мкм мкм от м 0 - 40 1 7,5 12 x 12 < 0,5 < 2 0,5 4452000 40 - 80 1 7,5 12 x 12 < 0,5 < 3 0,5 4452001 80 - 130 1 9 15 x 17 < 0,5 < 3 1,0 4452002 130 - 180 1 9 15 x 17 < 0,5 < 3 1,0 4452003 840 FM Без отсчетного устройства Габаритные размеры I Диап. измерений (мм) 0 - 40 4 О 8 О 8 О 3 О 3 О 8 О Диап. перем. пере ставной пятки n (мм) 2 2,5 2,5 2,5 а* 14 14 19 15 b 140 193 258 316 с 68 110 162 212 e 60 60 70 75 f 77 103 141 171 g 13 14 16 16 h 13 13 12 12 k 25 28 31 31 l 34 59 87 112 m 12 12 17 17 P 12 12 15 15 t 11 11 17 17 * В исходном положении Принадлежности Отсчетные устройства, см. стр. 9-7 Образцовые меры (диски) 390 см. главу 13 Концевые меры длины см. главу 13 Державка 840 Fk и стойка 840 Ff см. стр. 9-11
