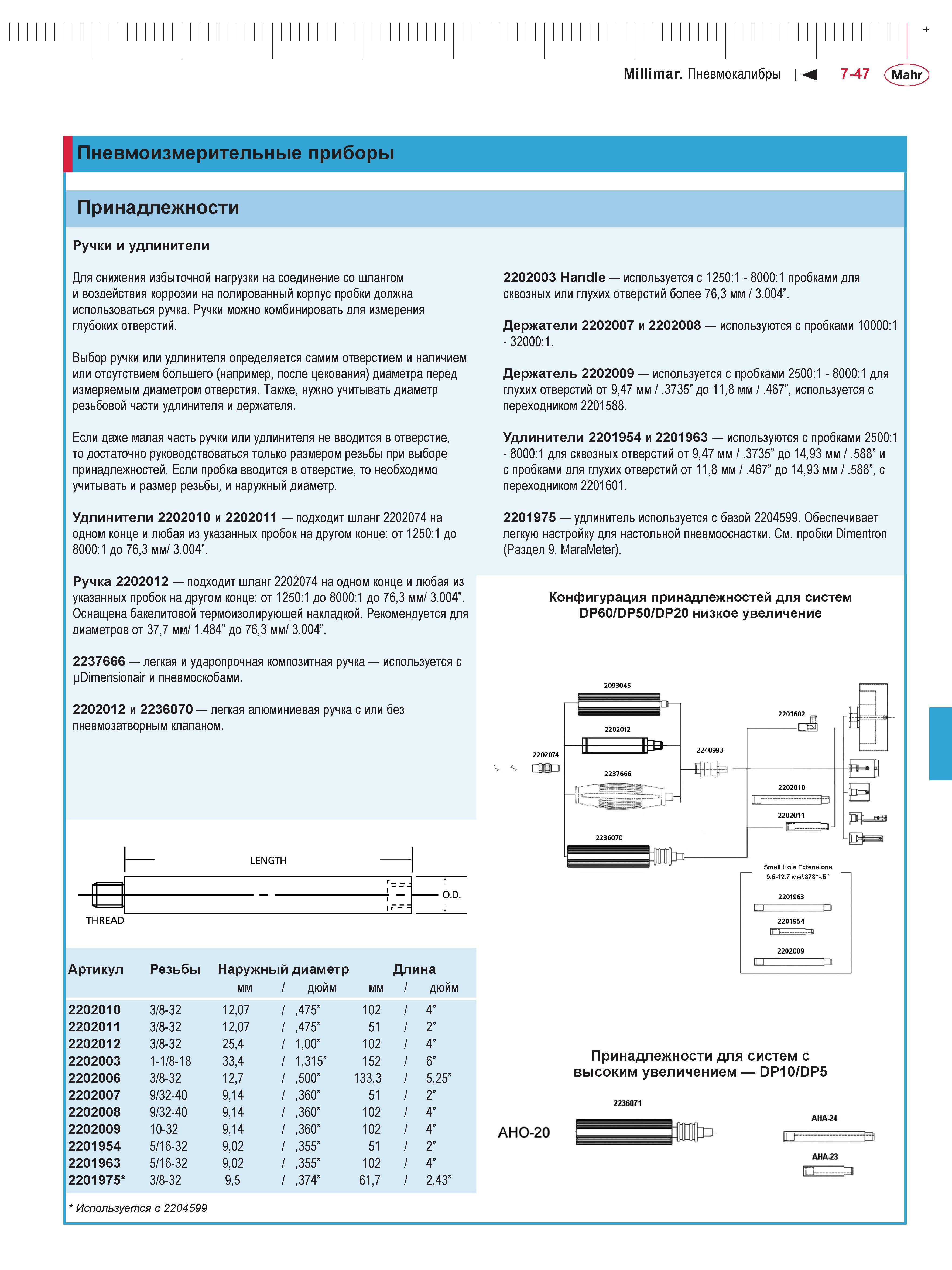

Millimar. Пневмокалибры 7-47 Mahr I Пневмоизмерительные приборы Принадлежности Ручки и удлинители Для снижения избыточной нагрузки на соединение со шлангом и воздействия коррозии на полированный корпус пробки должна использоваться ручка. Ручки можно комбинировать для измерения глубоких отверстий. Выбор ручки или удлинителя определяется самим отверстием и наличием или отсутствием большего (например, после цекования) диаметра перед измеряемым диаметром отверстия. Также, нужно учитывать диаметр резьбовой части удлинителя и держателя. Если даже малая часть ручки или удлинителя не вводится в отверстие, то достаточно руководствоваться только размером резьбы при выборе принадлежностей. Если пробка вводится в отверстие, то необходимо учитывать и размер резьбы, и наружный диаметр. Удлинители 2202010 и 2202011 подходит шланг 2202074 на одном конце и любая из указанных пробок на другом конце: от 1250:1 до 8000:1 до 76,3 мм/ 3.004”. Ручка 2202012 подходит шланг 2202074 на одном конце и любая из указанных пробок на другом конце: от 1250:1 до 8000:1 до 76,3 мм/ 3.004”. Оснащена бакелитовой термоизолирующей накладкой. Рекомендуется для диаметров от 37,7 мм/ 1.484” до 76,3 мм/ 3.004”. 2237666 легкая и ударопрочная композитная ручка используется с IjDimensionair и пневмоскобами. 2202012 и 2236070 легкая алюминиевая ручка с или без пневмозатворным клапаном. Артикул Резьбы Наружный диаметр Длина мм / дюйм мм / дюйм 2202010 3/8-32 12,07 / ,475” 102 / 4” 2202011 3/8-32 12,07 / ,475” 51 / 2” 2202012 3/8-32 25,4 / 1,00” 102 / 4” 2202003 1-1/8-18 33,4 / 1,315” 152 / 6” 2202006 3/8-32 12,7 / ,500” 133,3 / 5,25” 2202007 9/32-40 9,14 / ,360” 51 / 2” 2202008 9/32-40 9,14 / ,360” 102 / 4” 2202009 10-32 9,14 / ,360” 102 / 4” 2201954 5/16-32 9,02 / ,355” 51 / 2” 2201963 5/16-32 9,02 / ,355” 102 / 4” 2201975* 3/8-32 9,5 / ,374” 61,7 / 2,43” 2202003 Handle используется с 1250:1 - 8000:1 пробками для сквозных или глухих отверстий более 76,3 мм / 3.004”. Держатели 2202007 и 2202008 используются с пробками 10000:1 - 32000:1. Держатель 2202009 используется с пробками 2500:1 - 8000:1 для глухих отверстий от 9,47 мм / .3735” до 11,8 мм / .467”, используется с переходником 2201588. Удлинители 2201954 и 2201963 используются с пробками 2500:1 - 8000:1 для сквозных отверстий от 9,47 мм / .3735” до 14,93 мм / .588” и с пробками для глухих отверстий от 11,8 мм / .467” до 14,93 мм / .588”, с переходником 2201601. 2201975 удлинитель используется с базой 2204599. Обеспечивает легкую настройку для настольной пневмооснастки. См. пробки Dimentron (Раздел 9. MaraMeter). Конфигурация принадлежностей для систем DP60/DP50/DP20 низкое увеличение 2202074 сзви ГГ - e-h ЕЕ 2202011 -С pnT l Cfcfal ЕЭ=Ш1 Small Hole Extensions 9.5-12.7 мм/.373“-.5“ Принадлежности для систем с высоким увеличением DP10/DP5 * Используется с 2204599 +
