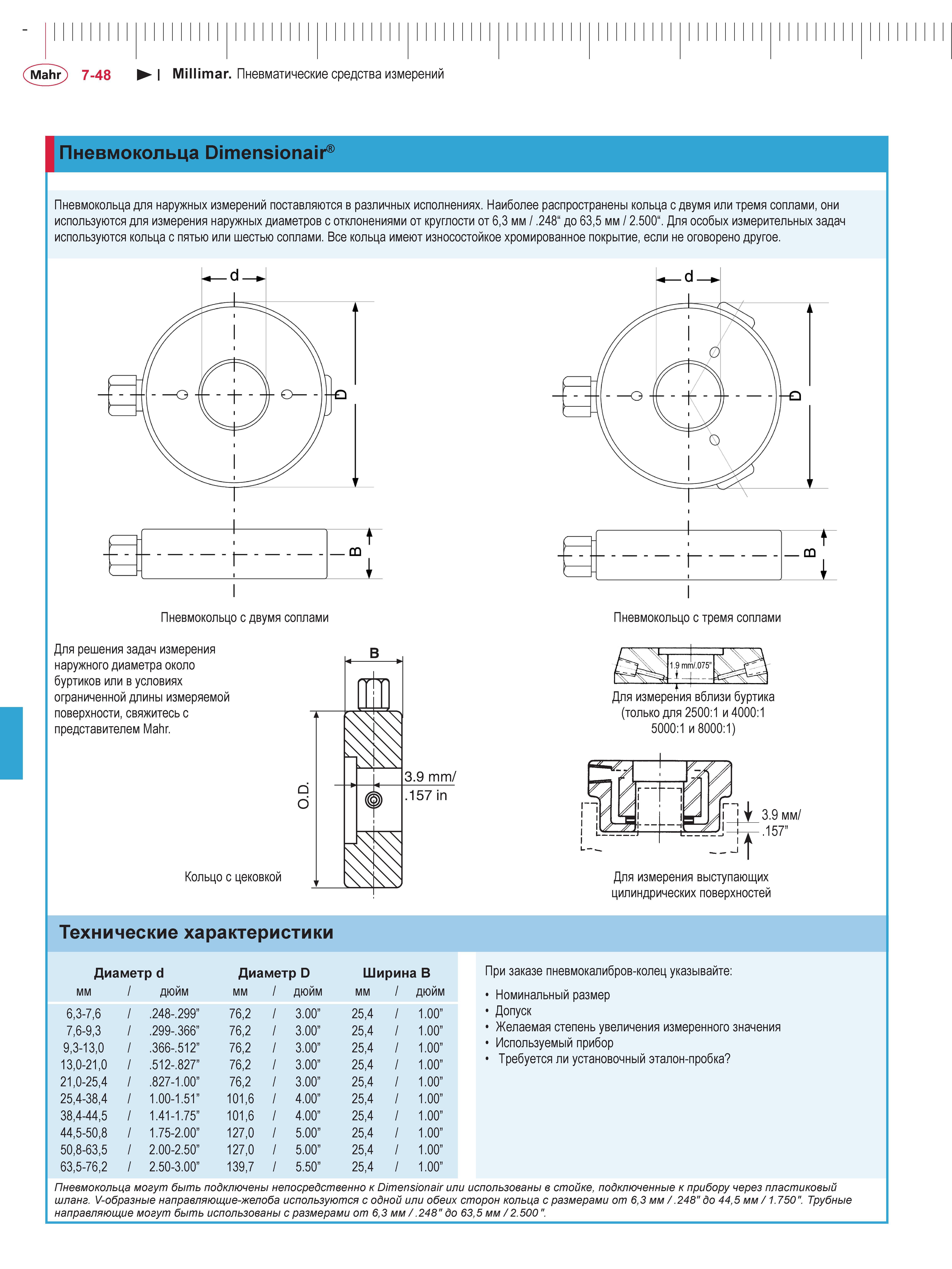

Mahr 7-48 I Millimar. Пневматическиесредстваизмерений Пневмокольца Dimensionair Пневмокольца для наружных измерений поставляются в различных исполнениях. Наиболее распространены кольца с двумя или тремя соплами, они используются для измерения наружных диаметров с отклонениями от круглости от 6,3 мм / .248“ до 63,5 мм / 2.500“. Для особых измерительных задач используются кольца с пятью или шестью соплами. Все кольца имеют износостойкое хромированное покрытие, если не оговорено другое. Пневмокольцо с двумя соплами Пневмокольцо с тремя соплами Для решения задач измерения наружного диаметра около буртиков или в условиях ограниченной длины измеряемой поверхности, свяжитесь с представителем Mahr. Кольцо с цековкой Для измерения вблизи буртика (только для 2500:1 и 4000:1 5000:1 и 8000:1) Для измерения выступающих цилиндрических поверхностей Технические характеристики Диаметр d Диаметр D Ширина B мм / дюйм мм дюйм мм / дюйм 6,3-7,6 .248-.299” 76,2 3.00” 25,4 1.00” 7,6-9,3 / .299-.366” 76,2 3.00” 25,4 1.00” 9,3-13,0 .366-.512” 76,2 3.00” 25,4 1.00” 13,0-21,0 .512-.827” 76,2 3.00” 25,4 1.00” 21,0-25,4 .827-1.00” 76,2 3.00” 25,4 1.00” 25,4-38,4 1.00-1.51” 101,6 4.00” 25,4 1.00” 38,4-44,5 1.41-1.75” 101,6 4.00” 25,4 1.00” 44,5-50,8 1.75-2.00” 127,0 5.00” 25,4 1.00” 50,8-63,5 2.00-2.50” 127,0 5.00” 25,4 1.00” 63,5-76,2 2.50-3.00” 139,7 5.50” 25,4 1.00” При заказе пневмокалибров-колец указывайте: Номинальный размер Допуск Желаемая степень увеличения измеренного значения Используемый прибор Требуется ли установочный эталон-пробка Пневмокольца могут быть подключены непосредственно к Dimensionair или использованы в стойке, подключенные к прибору через пластиковый шланг. V-образные направляющие-желоба используются с одной или обеих сторон кольца с размерами от 6,3 мм /.248" до 44,5 мм /1.750". Трубные направляющие могут быть использованы с размерами от 6,3 мм /.248" до 63,5 мм /2.500".
