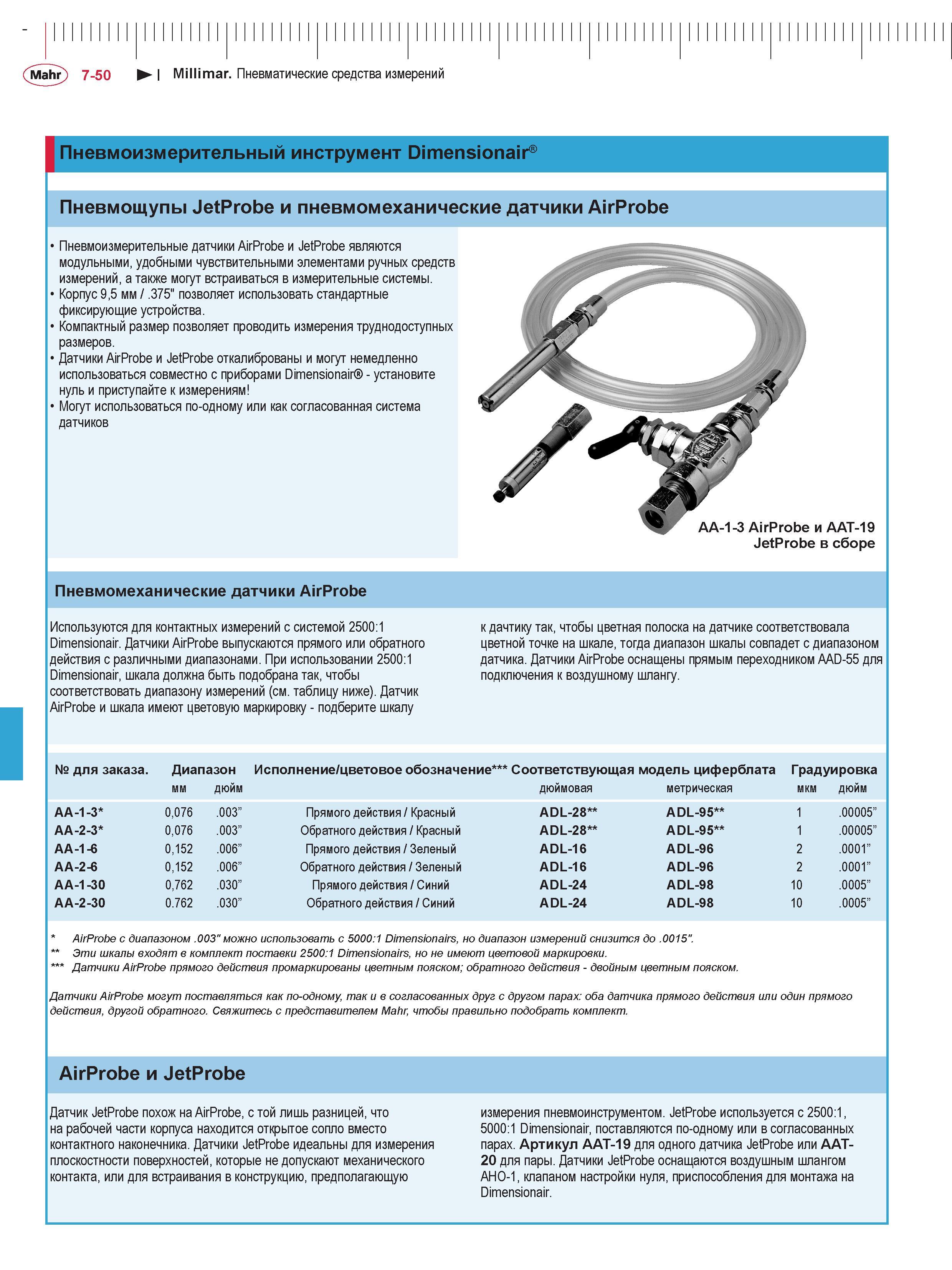

Mahr 7-50 I Millimar. Пневматические средства измерений Пневмоизмерительный инструмент Dimensionair Пневмощупы JetProbe и пневмомеханические датчики AirProbe Пневмоизмерительные датчики AirProbe и JetProbe являются модульными, удобными чувствительными элементами ручных средств измерений, а также могут встраиваться в измерительные системы. Корпус 9,5 мм / .375" позволяет использовать стандартные фиксирующие устройства. Компактный размер позволяет проводить измерения труднодоступных размеров. Датчики AirProbe и JetProbe откалиброваны и могут немедленно использоваться совместно с приборами Dimensionair - установите нуль и приступайте к измерениям Могут использоваться по-одному или как согласованная система датчиков AA-1-3 AirProbe и AAT-19 JetProbe в сборе Пневмомеханические датчики AirProbe Используются для контактных измерений с системой 2500:1 Dimensionair. Датчики AirProbe выпускаются прямого или обратного действия с различными диапазонами. При использовании 2500:1 Dimensionair, шкала должна быть подобрана так, чтобы соответствовать диапазону измерений (см. таблицу ниже). Датчик AirProbe и шкала имеют цветовую маркировку - подберите шкалу к дачтику так, чтобы цветная полоска на датчике соответствовала цветной точке на шкале, тогда диапазон шкалы совпадет с диапазоном датчика. Датчики AirProbe оснащены прямым переходником AAD-55 для подключения к воздушному шлангу. № для заказа. Диапазон Исполнение/цветовое обозначение*** Соответствующая модель циферблата Градуировка мм дюйм дюймовая метрическая мкм дюйм AA-1-3* 0,076 0 О Прямого действия / Красный ADL-28** ADL-95** 1 .00005 AA-2-3* 0,076 .003” Обратного действия / Красный ADL-28** ADL-95** 1 .00005 AA-1-6 0,152 0 О Прямого действия / Зеленый ADL-16 ADL-96 2 .0001” AA-2-6 0,152 .006” Обратного действия / Зеленый ADL-16 ADL-96 2 .0001” AA-1-30 0,762 0” 3 .0 Прямого действия / Синий ADL-24 ADL-98 10 .0005” AA-2-30 0.762 .030” Обратного действия / Синий ADL-24 ADL-98 10 .0005” AirProbe с диапазоном .003"можно использовать с 5000:1 Dimensionairs, но диапазон измерений снизится до .0015". Эти шкалы входят в комплект поставки 2500:1 Dimensionairs, но не имеют цветовой маркировки. ' Датчики AirProbe прямого действия промаркированы цветным пояском; обратного действия - двойным цветным пояском. Датчики AirProbe могут поставляться как по-одному, так и в согласованных друг с другом парах: оба датчика прямого действия или один прямого действия, другой обратного. Свяжитесь с представителем Mahr, чтобы правильно подобрать комплект. AirProbe и JetProbe Датчик JetProbe похож на AirProbe, с той лишь разницей, что на рабочей части корпуса находится открытое сопло вместо контактного наконечника. Датчики JetProbe идеальны для измерения плоскостности поверхностей, которые не допускают механического контакта, или для встраивания в конструкцию, предполагающую измерения пневмоинструментом. JetProbe используется с 2500:1, 5000:1 Dimensionair, поставляются по-одному или в согласованных парах. Артикул AAT-19 для одного датчика JetProbe или AAT-20 для пары. Датчики JetProbe оснащаются воздушным шлангом AHO-1, клапаном настройки нуля, приспособления для монтажа на Dimensionair.
