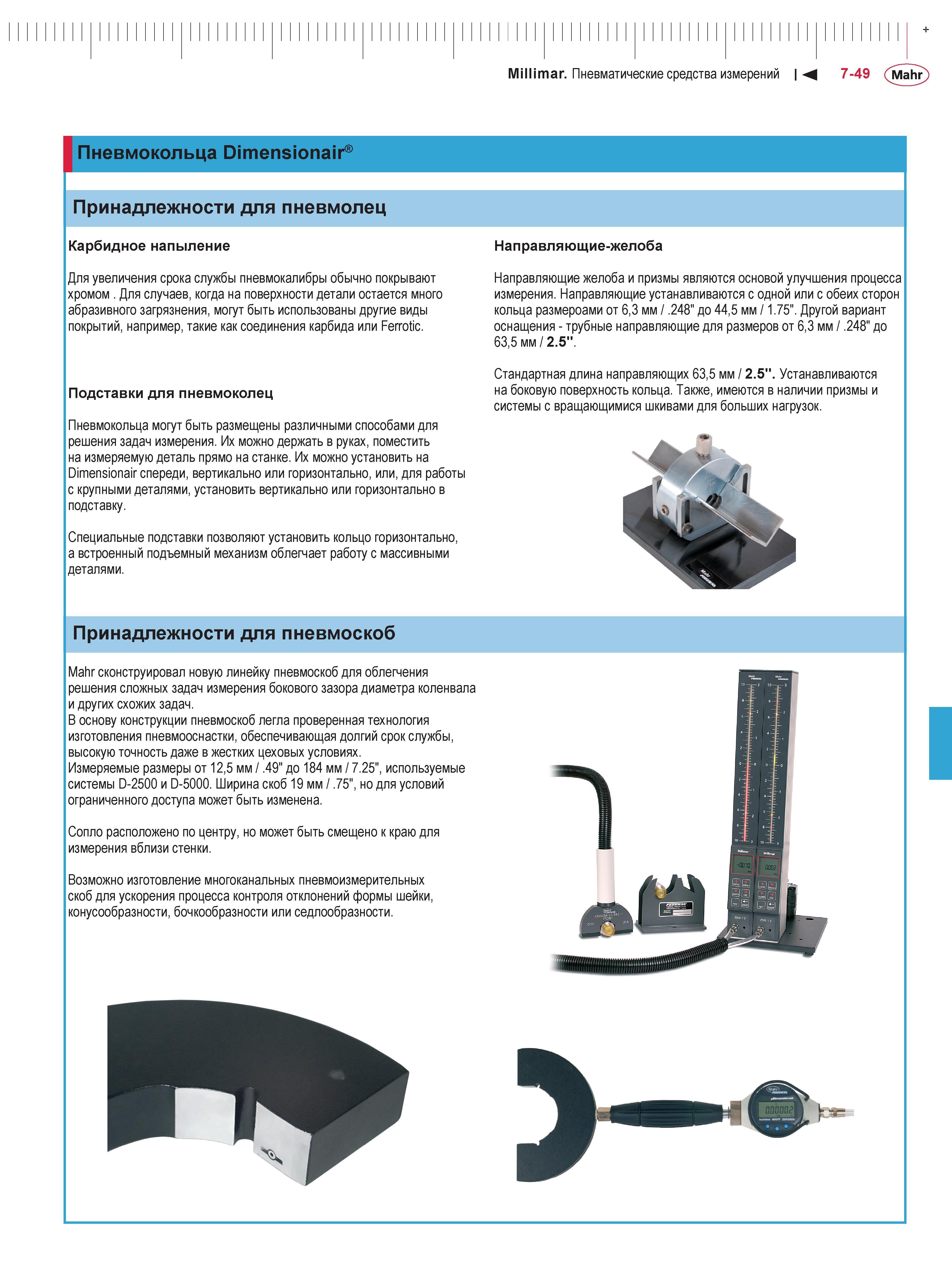

Millimar. Пневматические средства измерений М 7-49 Mahr Пневмокольца Dimensionair Принадлежности для пневмолец Карбидное напыление Для увеличения срока службы пневмокалибры обычно покрывают хромом . Для случаев, когда на поверхности детали остается много абразивного загрязнения, могут быть использованы другие виды покрытий, например, такие как соединения карбида или Ferrotic. Подставки для пневмоколец Пневмокольца могут быть размещены различными способами для решения задач измерения. Их можно держать в руках, поместить на измеряемую деталь прямо на станке. Их можно установить на Dimensionair спереди, вертикально или горизонтально, или, для работы с крупными деталями, установить вертикально или горизонтально в подставку. Специальные подставки позволяют установить кольцо горизонтально, а встроенный подъемный механизм облегчает работу с массивными деталями. Направляющие-желоба Направляющие желоба и призмы являются основой улучшения процесса измерения. Направляющие устанавливаются с одной или с обеих сторон кольца размероами от 6,3 мм / .248" до 44,5 мм / 1.75". Другой вариант оснащения - трубные направляющие для размеров от 6,3 мм / .248" до 63,5 мм / 2.5". Стандартная длина направляющих 63,5 мм / 2.5". Устанавливаются на боковую поверхность кольца. Также, имеются в наличии призмы и системы с вращающимися шкивами для больших нагрузок. Принадлежности для пневмоскоб Mahr сконструировал новую линейку пневмоскоб для облегчения решения сложных задач измерения бокового зазора диаметра коленвала и других схожих задач. В основу конструкции пневмоскоб легла проверенная технология изготовления пневмооснастки, обеспечивающая долгий срок службы, высокую точность даже в жестких цеховых условиях. Измеряемые размеры от 12,5 мм / .49" до 184 мм / 7.25", используемые системы D-2500 и D-5000. Ширина скоб 19 мм / .75", но для условий ограниченного доступа может быть изменена. Сопло расположено по центру, но может быть смещено к краю для измерения вблизи стенки. Возможно изготовление многоканальных пневмоизмерительных скоб для ускорения процесса контроля отклонений формы шейки, конусообразности, бочкообразности или седлообразности. +
