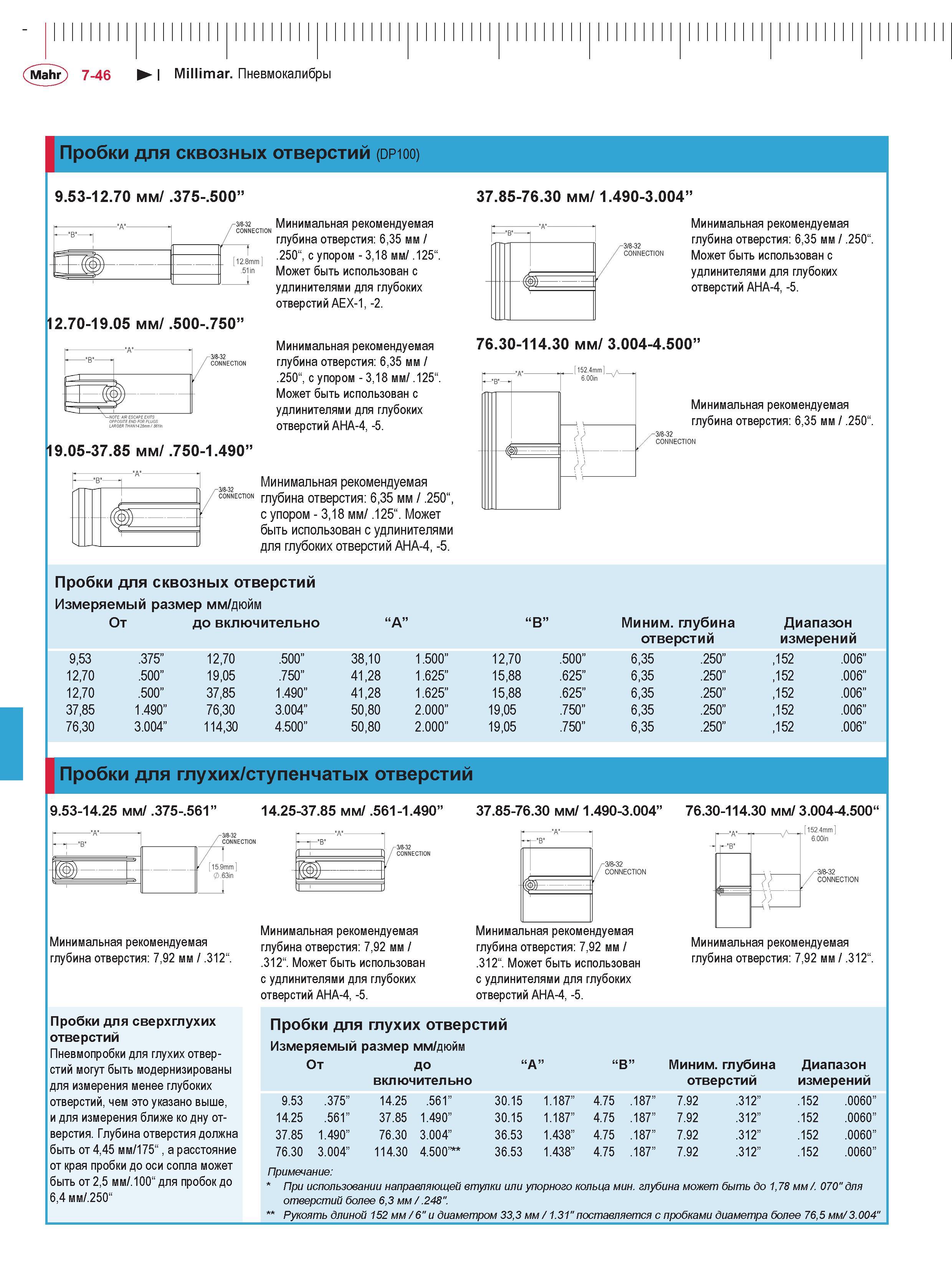

Mahr 7-46 I Millimar. Пневмокалибры Пробки для сквозных отверстий (DP100) 9.53-12.70 мм/ .375-.500” 37.85-76.30 мм/ 1.490-3.004” 12.8mm .51 in 12.70-19.05 мм/ .500-.750” Минимальная рекомендуемая глубина отверстия: 6,35 мм / .250“, с упором - 3,18 мм/ .125“. Может быть использован с удлинителями для глубоких отверстий AEX-1, -2. Минимальная рекомендуемая глубина отверстия: 6,35 мм / .250“, с упором - 3,18 мм/ .125“, Может быть использован с удлинителями для глубоких отверстий AHA-4, -5. Минимальная рекомендуемая глубина отверстия: 6,35 мм / .250“. Может быть использован с удлинителями для глубоких отверстий AHA-4, -5. 76.30-114.30 мм/ 3.004-4.500” 19.05-37.85 мм/ .750-1.490” Минимальная рекомендуемая глубина отверстия: 6,35 мм / .250“, с упором - 3,18 мм/ .125“. Может быть использован с удлинителями для глубоких отверстий AHA-4, -5. 152.4mm 6.00in Минимальная рекомендуемая глубина отверстия: 6,35 мм / .250“. Пробки для сквозных отверстий Измеряемый размер мм/дюйм От до включительно “A” 9,53 12.70 12.70 37,85 76,30 .375” .500” .500” 1.490” 3.004” 12,70 19,05 37,85 76.30 114.30 .500” .750” 1.490” 3.004” 4.500” 38,10 41.28 41.28 50.80 50.80 1.500” 1.625” 1.625” 2.000” 2.000” “B” Миним. глубина отверстий 12,70 .500” 6,35 .250” 15.88 .625” 6,35 .250” 15.88 .625” 6,35 .250” 19.05 .750” 6,35 .250” 19.05 .750” 6,35 .250” Диапазон измерений ,152 .006” ,152 .006” ,152 .006” ,152 .006” ,152 .006” Пробки для глухих/ступенчатых отверстий 9.53-14.25 мм/ .375-.561’ 14.25-37.85 мм/ .561-1.490” 37.85-76.30 мм/1.490-3.004” 76.30-114.30 мм/ 3.004-4.500“ 152.4mm 6.00in Минимальная рекомендуемая глубина отверстия: 7,92 мм / .312“. Пробки для сверхглухих отверстий Пневмопробки для глухих отверстий могут быть модернизированы для измерения менее глубоких отверстий, чем это указано выше, и для измерения ближе ко дну отверстия. Глубина отверстия должна быть от 4,45 мм/175“ , а расстояние от края пробки до оси сопла может быть от 2,5 мм/.100“ для пробок до 6,4 мм/.250“ Минимальная рекомендуемая глубина отверстия: 7,92 мм / .312“. Может быть использован с удлинителями для глубоких отверстий AHA-4, -5. Минимальная рекомендуемая глубина отверстия: 7,92 мм / .312“. Может быть использован с удлинителями для глубоких отверстий AHA-4, -5. "лГ -3/8-32 CONNECTION Минимальная рекомендуемая глубина отверстия: 7,92 мм / .312“ Пробки для глухих отверстий Измеряемый размер мм/дюйм От до включительно “A” B” Миним. глубина отверстий Диапазон измерений 9.53 5” 7 .3 14.25 .561” 30.15 1.187” 4.75 7” 8 7.92 2” .31 .152 .0060 14.25 61 .5 37.85 1.490” 30.15 1.187” 4.75 7” 8 7.92 2” .31 .152 .0060 37.85 1.490” 76.30 3.004” 36.53 1.438” 4.75 .187” 7.92 .312” .152 .0060 76.30 3.004” 114.30 4.500”** 36.53 1.438” 4.75 7” 8 7.92 2” .31 .152 .0060 Примечание: * При использовании направляющей втулки или упорного кольца мин. глубина может быть до 1,78 мм /. 070" для отверстий более 6,3 мм /.248". ** Рукоять длиной 152 мм/6" и диаметром 33,3 мм/1.31"поставляется с пробками диаметра более 76,5 мм/3.004"
