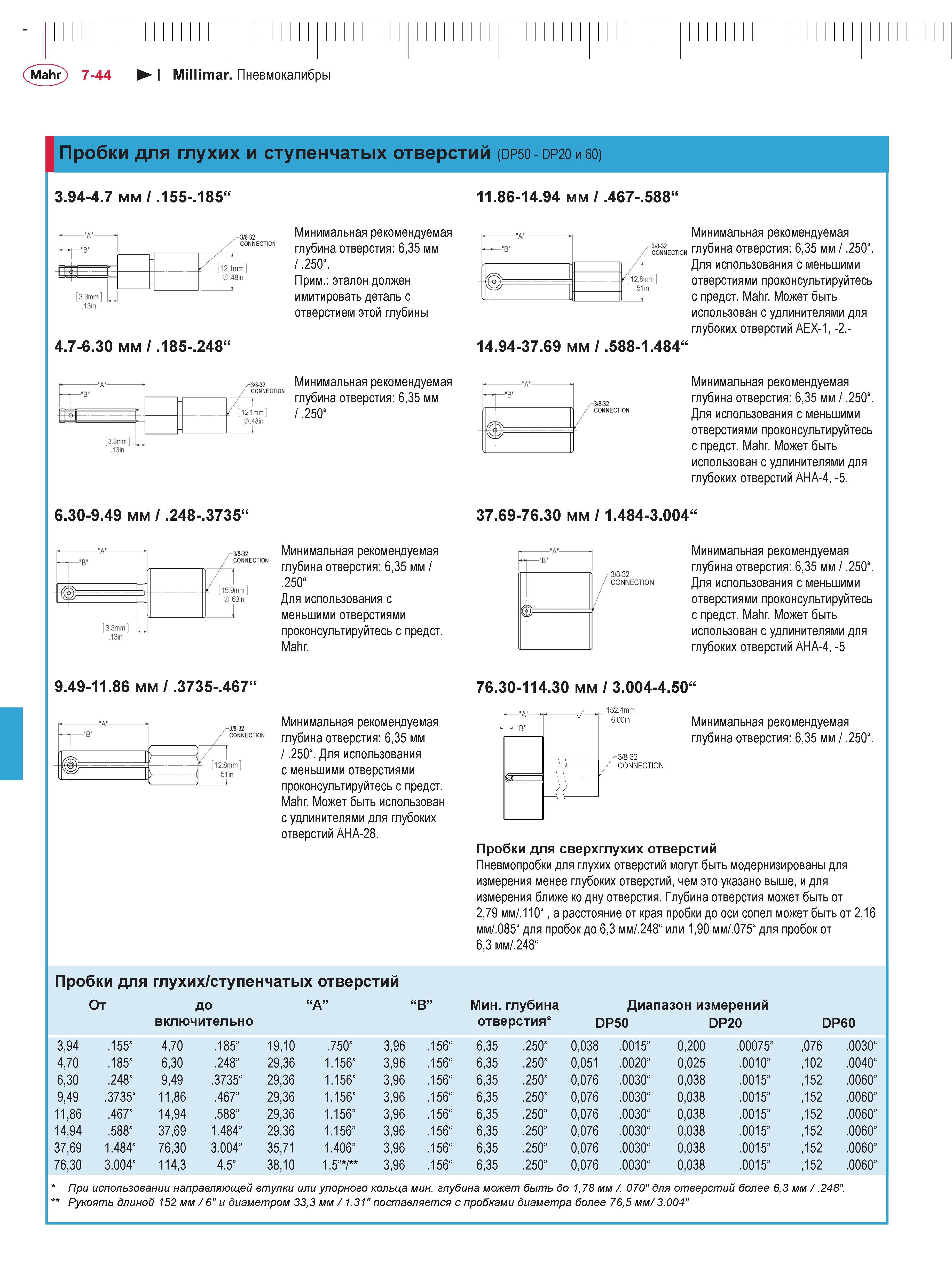

Mahr 7-44 I Millimar. Пневмокалибры I Пробки для глухих и ступенчатых отверстий (DP50 - DP20 и 60) 3.94-4.7 мм / .155-.185“ 4.7-6.30 мм / .185-.248“ Минимальная рекомендуемая глубина отверстия: 6,35 мм / .250“. Прим.: эталон должен имитировать деталь с отверстием этой глубины Минимальная рекомендуемая глубина отверстия: 6,35 мм / .250“ 6.30-9.49 мм / .248-.3735“ 9.49-11.86 мм / .3735-.467“ Минимальная рекомендуемая глубина отверстия: 6,35 мм / .250“ Для использования с меньшими отверстиями проконсультируйтесь с предст. Mahr. Минимальная рекомендуемая глубина отверстия: 6,35 мм / .250“. Для использования с меньшими отверстиями проконсультируйтесь с предст. Mahr. Может быть использован с удлинителями для глубоких отверстий AHA-28. Пробки для глухих/ступенчатых отверстий 11.86-14.94 мм / .467-.588“ 12.8шт) .51 in 14.94-37.69 мм / .588-1.484“ Минимальная рекомендуемая . глубина отверстия: 6,35 мм / .250“. Для использования с меньшими отверстиями проконсультируйтесь с предст. Mahr. Может быть использован с удлинителями для глубоких отверстий AEX-1, -2.- Минимальная рекомендуемая глубина отверстия: 6,35 мм / .250“. Для использования с меньшими отверстиями проконсультируйтесь с предст. Mahr. Может быть использован с удлинителями для глубоких отверстий AHA-4, -5. 37.69-76.30 мм / 1.484-3.004“ Минимальная рекомендуемая глубина отверстия: 6,35 мм / .250“. Для использования с меньшими отверстиями проконсультируйтесь с предст. Mahr. Может быть использован с удлинителями для глубоких отверстий AHA-4, -5 76.30-114.30 мм / 3.004-4.50“ Минимальная рекомендуемая глубина отверстия: 6,35 мм / .250“. Пробки для сверхглухих отверстий Пневмопробки для глухих отверстий могут быть модернизированы для измерения менее глубоких отверстий, чем это указано выше, и для измерения ближе ко дну отверстия. Глубина отверстия может быть от 2,79 мм/.110“ , а расстояние от края пробки до оси сопел может быть от 2,16 мм/.085“ для пробок до 6,3 мм/.248“ или 1,90 мм/.075“ для пробок от 6,3 мм/.248“ От до “A” “B” Мин. глубина Диапазон измерений включительно отверстия* DP50 DP20 DP60 3,94 .155” 4,70 .185” 19,10 .750” 3,96 .156“ 6,35 .250” 0,038 .0015” 0,200 .00075” ,076 .0030“ 4,70 .185” 6,30 .248” 29,36 1.156” 3,96 .156“ 6,35 .250” 0,051 .0020” 0,025 .0010” ,102 .0040“ 6,30 .248” 9,49 .3735“ 29,36 1.156” 3,96 .156“ 6,35 .250” 0,076 .0030“ 0,038 .0015” ,152 .0060” 9,49 .3735“ 11,86 .467” 29,36 1.156” 3,96 .156“ 6,35 .250” 0,076 .0030“ 0,038 .0015” ,152 .0060” 11,86 .467” 14,94 .588” 29,36 1.156” 3,96 .156“ 6,35 .250” 0,076 .0030“ 0,038 .0015” ,152 .0060” 14,94 8” 8 .5 37,69 1.484” 29,36 1.156” 3,96 .156“ 6,35 0” 5 .2 0,076 .0030“ 0,038 5” 01 .0 ,152 .0060” 37,69 1.484” 76,30 4” 0 .0 3. 35,71 1.406” 3,96 .156“ 6,35 .250” 0,076 .0030“ 0,038 .0015” ,152 .0060” 76,30 4” 0 .0 3. 114,3 4.5” 38,10 1.5”*/** 3,96 .156“ 6,35 .250” 0,076 .0030“ 0,038 5” 01 .0 ,152 .0060” При использовании направляющей втулки или упорного кольца мин. глубина может быть до 1,78 мм /. 070" для отверстий более 6,3 мм / .248". Рукоять длиной 152 мм / 6" и диаметром 33,3 мм /1.31" поставляется с пробками диаметра более 76,5 мм/3.004"
