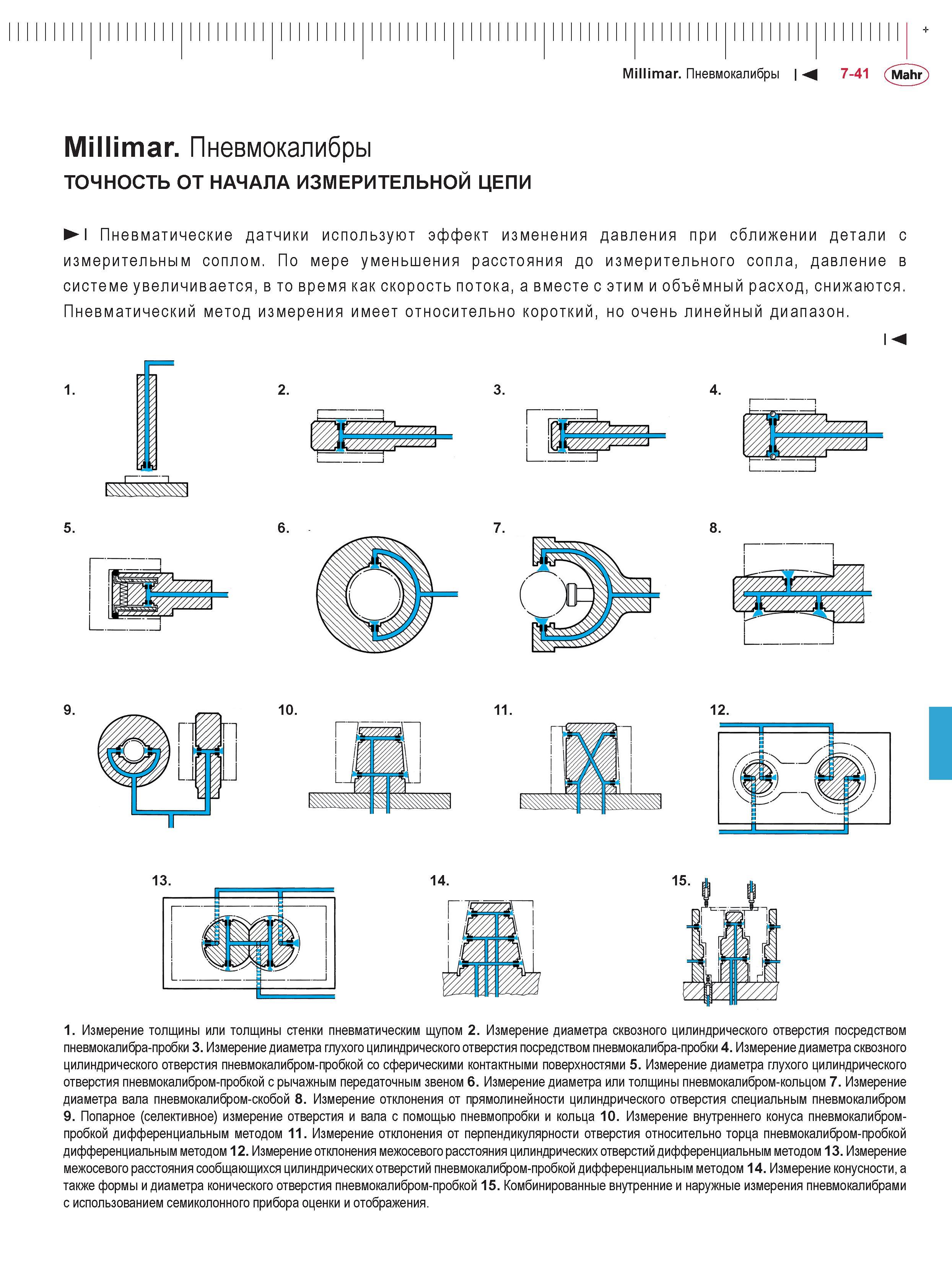

Millimar. Пневмокалибры М 7-41 Mahr Millimar. Пневмокалибры ТОЧНОСТЬ ОТ НАЧАЛА ИЗМЕРИТЕЛЬНОЙ ЦЕПИ I Пневматические датчики используют эффект изменения давления при сближении детали с измерительным соплом. По мере уменьшения расстояния до измерительного сопла, давление в системе увеличивается, в то время как скорость потока, а вместе с этим и объёмный расход, снижаются. Пневматический метод измерения имеет относительно короткий, но очень линейный диапазон. 8. 9. I 14. 1. Измерение толщины или толщины стенки пневматическим щупом 2. Измерение диаметра сквозного цилиндрического отверстия посредством пневмокалибра-пробки 3. Измерение диаметра глухого цилиндрического отверстия посредством пневмокалибра-пробки 4. Измерение диаметра сквозного цилиндрического отверстия пневмокалибром-пробкой со сферическими контактными поверхностями 5. Измерение диаметра глухого цилиндрического отверстия пневмокалибром-пробкой с рычажным передаточным звеном 6. Измерение диаметра или толщины пневмокалибром-кольцом 7. Измерение диаметра вала пневмокалибром-скобой 8. Измерение отклонения от прямолинейности цилиндрического отверстия специальным пневмокалибром 9. Попарное (селективное) измерение отверстия и вала с помощью пневмопробки и кольца 10. Измерение внутреннего конуса пневмокалибром-пробкой дифференциальным методом 11. Измерение отклонения от перпендикулярности отверстия относительно торца пневмокалибром-пробкой дифференциальным методом 12. Измерение отклонения межосевого расстояния цилиндрических отверстий дифференциальным методом 13. Измерение межосевого расстояния сообщающихся цилиндрических отверстий пневмокалибром-пробкой дифференциальным методом 14. Измерение конусности, а также формы и диаметра конического отверстия пневмокалибром-пробкой 15. Комбинированные внутренние и наружные измерения пневмокалибрами с использованием семиколонного прибора оценки и отображения.
