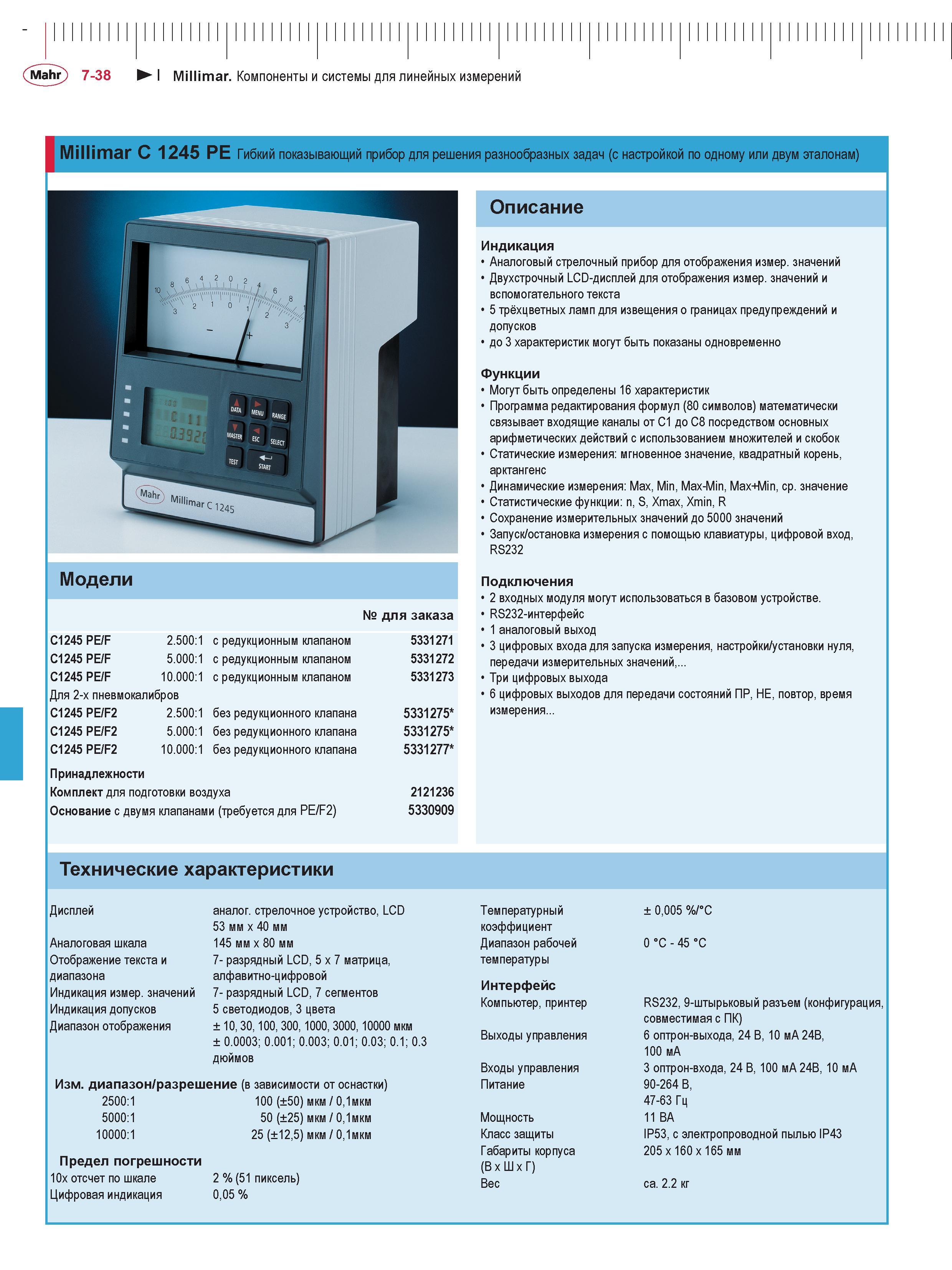

Mahr) 7-38 I Millimar. Компоненты и системы для линейных измерений Millimar С 1245 РЕ Гибкий показывающий прибор для решения разнообразных задач (с настройкой по одному или двум эталонам) Модели № для заказа C1245 PE/F 2.500:1 с редукционным клапаном 5331271 C1245 PE/F 5.000:1 с редукционным клапаном 5331272 C1245 PE/F 10.000:1 с редукционным клапаном 5331273 Для 2-х пневмокалибров C1245 PE/F2 2.500:1 без редукционного клапана 5331275* C1245 PE/F2 5.000:1 без редукционного клапана 5331275* C1245 PE/F2 10.000:1 без редукционного клапана 5331277* Принадлежности Комплект для подготовки воздуха 2121236 Основание с двумя клапанами (требуется для PE/F2) 5330909 Технические характеристики Описание Индикация Аналоговый стрелочный прибор для отображения измер. значений Двухстрочный LCD-дисплей для отображения измер. значений и вспомогательного текста 5 трёхцветных ламп для извещения о границах предупреждений и допусков до 3 характеристик могут быть показаны одновременно Функции Могут быть определены 16 характеристик Программа редактирования формул (80 символов) математически связывает входящие каналы от C1 до C8 посредством основных арифметических действий с использованием множителей и скобок Статические измерения: мгновенное значение, квадратный корень, арктангенс Динамические измерения: Max, Min, Max-Min, Max+Min, ср. значение Статистические функции: n, S, Xmax, Xmin, R Сохранение измерительных значений до 5000 значений Запуск/остановка измерения с помощью клавиатуры, цифровой вход, RS232 Подключения 2 входных модуля могут использоваться в базовом устройстве. RS232-интерфейс 1 аналоговый выход 3 цифровых входа для запуска измерения, настройки/установки нуля, передачи измерительных значений,... Три цифровых выхода 6 цифровых выходов для передачи состояний ПР, НЕ, повтор, время измерения... Дисплей аналог. стрелочное устройство, LCD 53 мм x 40 мм Температурный коэффициент ± 0,005 %/°C Аналоговая шкала 145 мм x 80 мм Диапазон рабочей °C 5 4 °C 0 Отображение текста и 7- разрядный LCD, 5 x 7 матрица, температуры диапазона алфавитно-цифровой Интерфейс Индикация измер. значений 7- разрядный LCD, 7 сегментов RS232, 9-штырьковый разъем (конфигурация, Индикация допусков 5 светодиодов, 3 цвета Компьютер, принтер Диапазон отображения ± 10, 30, 100, 300, 1000, 3000, 10000 мкм Выходы управления совместимая с ПК) ± 0. 0 О о 0. 0 о 0. 0 о 0. 0 0. 0 0. 0. 3 6 оптрон-выхода, 24 В, 10 мA 24В, дюймов 100 мA Входы управления 3 оптрон-входа, 24 В, 100 мA 24В, 10 мA Изм. диапазон/разрешение (в зависимости от оснастки) Питание 90-264 В, 2500:1 100 (±50) мкм / 0,1мкм 47-63 Гц 5000:1 50 (±25) мкм / 0,1мкм Мощность 11 ВА 10000:1 25 (±12,5) мкм / 0,1мкм Класс защиты IP53, с электропроводной пылью IP43 Предел погрешности Габариты корпуса 205 x 160 x 165 мм (В x x Г) 10x отсчет по шкале 2 % (51 пиксель) Вес ca. 2.2 кг Цифровая индикация 0,05 %
