205 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.7-35

Каталог MAHR 2016 Инструмент измерительный Стр. 7-35 0205 Lab2u

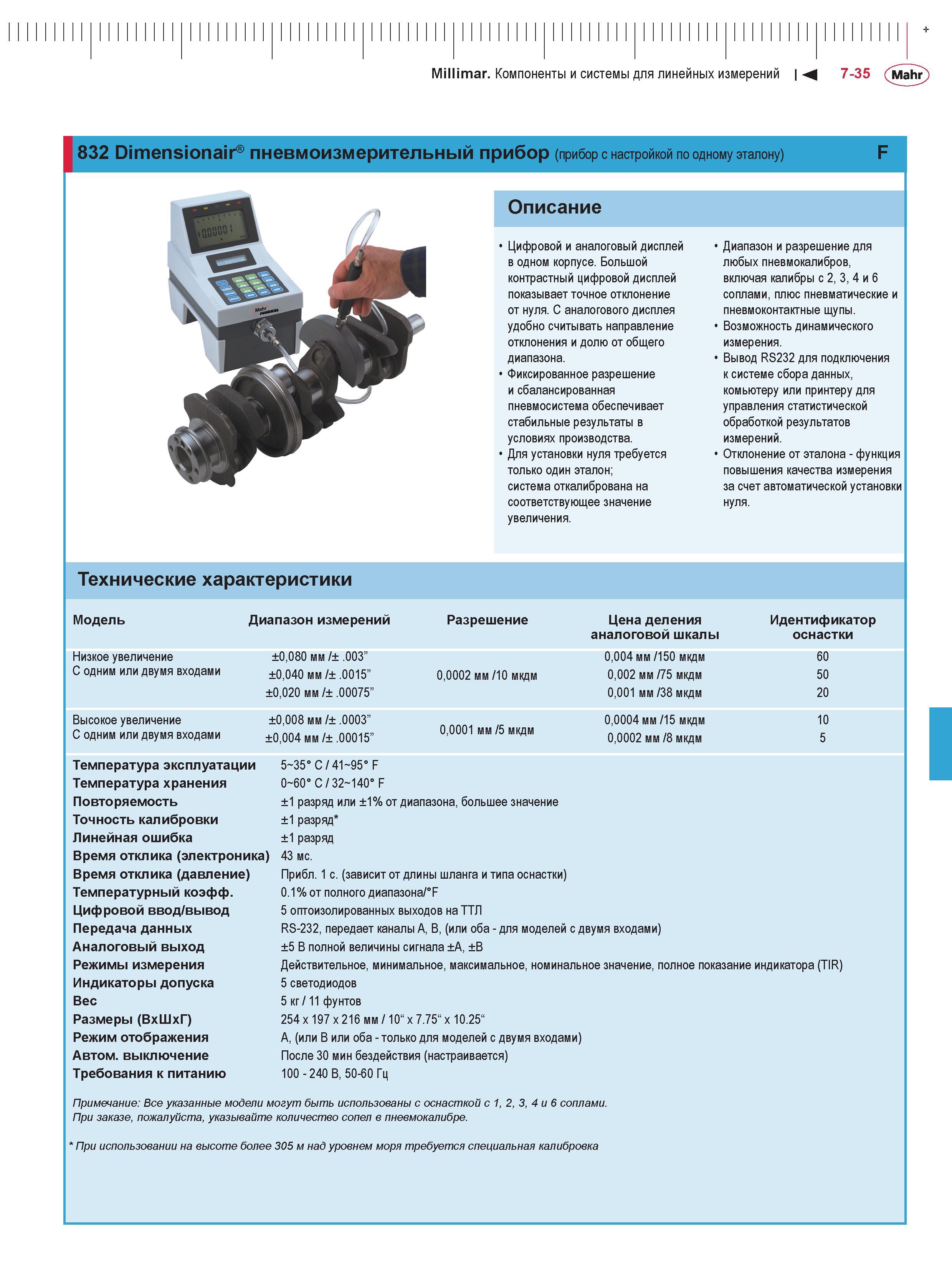

Millimar. Компоненты и системы для линейных измерений М 7-35 Mahr + 832 Dimensionair пневмоизмерительный прибор (прибор с настройкой по одному эталону) F Описание Цифровой и аналоговый дисплей в одном корпусе. Большой контрастный цифровой дисплей показывает точное отклонение от нуля. С аналогового дисплея удобно считывать направление отклонения и долю от общего диапазона. Фиксированное разрешение и сбалансированная пневмосистема обеспечивает стабильные результаты в условиях производства. Для установки нуля требуется только один эталон; система откалибрована на соответствующее значение увеличения. Диапазон и разрешение для любых пневмокалибров, включая калибры с 2, 3, 4 и 6 соплами, плюс пневматические и пневмоконтактные щупы. Возможность динамического измерения. Вывод RS232 для подключения к системе сбора данных, комьютеру или принтеру для управления статистической обработкой результатов измерений. Отклонение от эталона - функция повышения качества измерения за счет автоматической установки нуля. Технические характеристики Модель Низкое увеличение С одним или двумя входами Высокое увеличение С одним или двумя входами Диапазон измерений ±0,080 мм /± .003” ±0,040 мм /± .0015” ±0,020 мм /± .00075” ±0,008 мм /± .0003” ±0,004 мм /± .00015” Разрешение 0,0002 мм /10 мкдм 0,0001 мм /5 мкдм цена деления аналоговой шкалы 0,004 мм /150 мкдм 0,002 мм /75 мкдм 0,001 мм /38 мкдм 0,0004 мм /15 мкдм 0,0002 мм /8 мкдм Идентификатор оснастки 60 50 20 10 5 Температура эксплуатации Температура хранения Повторяемость Точность калибровки Линейная ошибка Время отклика (электроника) Время отклика (давление) Температурный коэфф. цифровой ввод/вывод Передача данных Аналоговый выход Режимы измерения Индикаторы допуска Вес Размеры (ВхШхГ) Режим отображения Автом. выключение Требования к питанию 5 35°C/41 95°F 0 60°C/32 140°F ±1 разряд или ±1% от диапазона, большее значение ±1 разряд* ±1 разряд 43 мс. Прибл. 1 с. (зависит от длины шланга и типа оснастки) 0.1% от полного диапазона 5 оптоизолированных выходов на ТТЛ RS-232, передает каналы A, B, (или оба - для моделей с двумя входами) ±5 В полной величины сигнала ±A, ±B Действительное, минимальное, максимальное, номинальное значение, полное показание индикатора (TIR) 5 светодиодов 5 кг / 11 фунтов 254 x 197 x 216 мм / 10“ x 7.75“ x 10.25“ A, (или B или оба - только для моделей с двумя входами) После 30 мин бездействия (настраивается) 100 - 240 В, 50-60 Гц Примечание: Все указанные модели могут быть использованы с оснасткой с 1, 2, 3, 4 и 6 соплами. При заказе, пожалуйста, указывайте количество сопел в пневмокалибре. " При использовании на высоте более 305 м над уровнем моря требуется специальная калибровка
