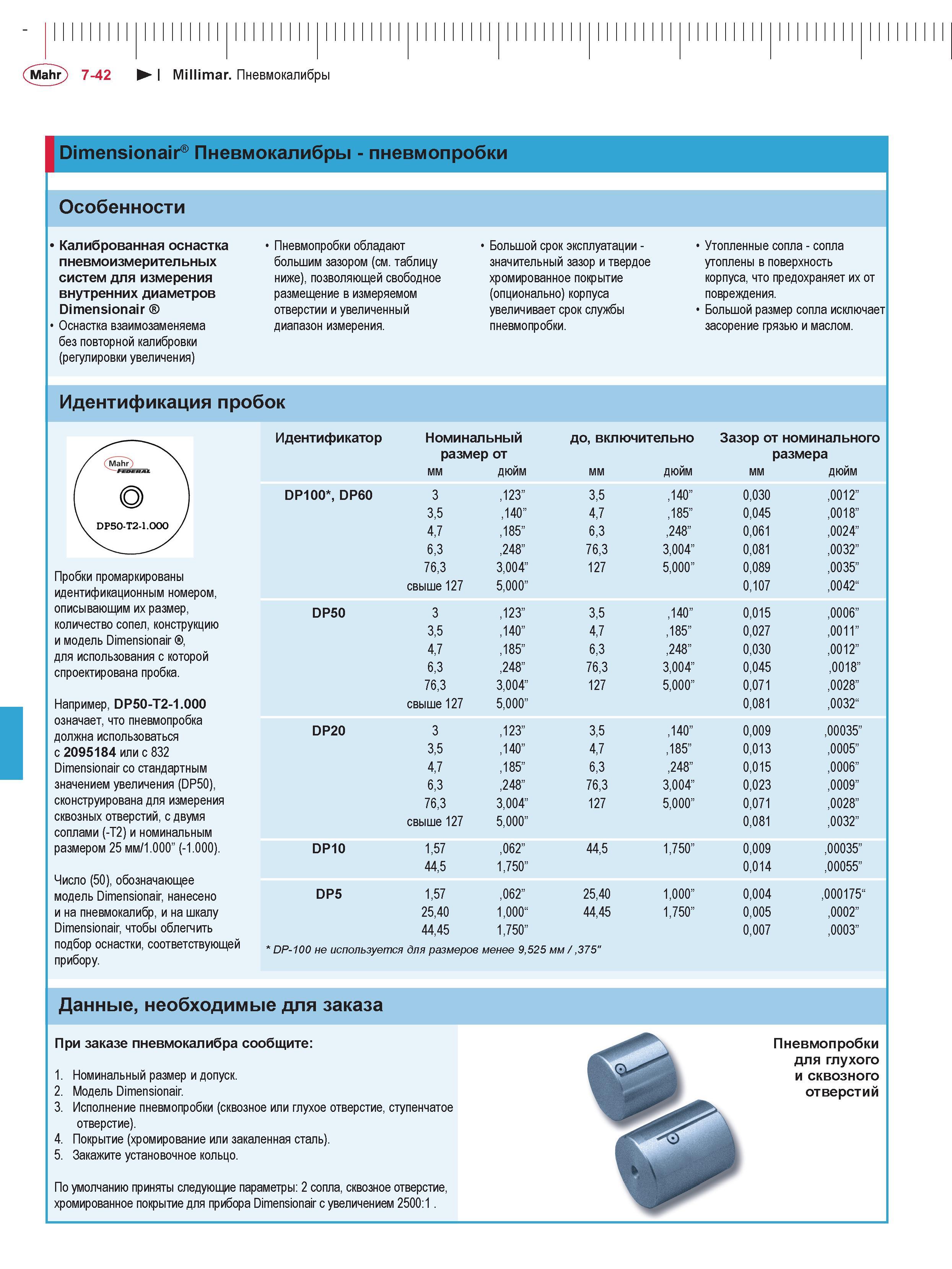

Mahr 7-42 I Millimar. Пневмокалибры Dimensionair Пневмокалибры - пневмопробки Особенности Калиброванная оснастка пневмоизмерительных систем для измерения внутренних диаметров Dimensionair Оснастка взаимозаменяема без повторной калибровки (регулировки увеличения) Пневмопробки обладают большим зазором (см. таблицу ниже), позволяющей свободное размещение в измеряемом отверстии и увеличенный диапазон измерения. Большой срок эксплуатации -значительный зазор и твердое хромированное покрытие (опционально) корпуса увеличивает срок службы пневмопробки. Утопленные сопла - сопла утоплены в поверхность корпуса, что предохраняет их от повреждения. Большой размер сопла исключает засорение грязью и маслом. Идентификация пробок Пробки промаркированы идентификационным номером, описывающим их размер, количество сопел, конструкцию и модель Dimensionair , для использования с которой спроектирована пробка. Например, DP50-T2-1.000 означает, что пневмопробка должна использоваться с 2095184 или с 832 Dimensionair со стандартным значением увеличения (DP50), сконструирована для измерения сквозных отверстий, с двумя соплами (-Т2) и номинальным размером 25 мм/1.000” (-1.000). Число (50), обозначающее модель Dimensionair, нанесено и на пневмокалибр, и на шкалу Dimensionair, чтобы облегчить подбор оснастки, соответствующей прибору. Идентификатор Номинальный до, включительно Зазор от номинально размер от размера мм дюйм мм дюйм мм дюйм DP100*, DP60 3 ,123” 3,5 ,140” 0,030 ,0012” 3,5 ,140” 4,7 ,185” 0,045 ,0018” 4,7 ,185” 6,3 ,248” 0,061 ,0024” 6,3 ,248” 76,3 3,004” 0,081 ,0032” 76,3 3,004” 127 5,000” 0,089 ,0035” свыше 127 5,000” 0,107 ,0042“ DP50 3 ,123” 3,5 ,140” 0,015 ,0006” 3,5 ,140” 4,7 ,185” 0,027 ,0011” 4,7 ,185” 6,3 ,248” 0,030 ,0012” 6,3 ,248” 76,3 3,004” 0,045 ,0018” 76,3 3,004” 127 5,000” 0,071 8” 2 0 ,0 свыше 127 5,000” 0,081 ,0032“ DP20 3 ,123” 3,5 ,140” 0,009 5” 3 0 0 ,0 3,5 ,140” 4,7 ,185” 0,013 ,0005” 4,7 ,185” 6,3 ,248” 0,015 ,0006” 6,3 ,248” 76,3 3,004” 0,023 ,0009” 76,3 3,004” 127 5,000” 0,071 ,0028” свыше 127 5,000” 0,081 ,0032” DP10 1,57 ,062” 44,5 1,750” 0,009 ,00035” 44,5 1,750” 0,014 5” 5 0 0 ,0 DP5 1,57 ,062” 25,40 1,000” 0,004 ,000175“ 25,40 1,000“ 44,45 1,750” 0,005 ,0002” 44,45 1,750” 0,007 ,0003” ' DP-100 не используется для размеров менее 9,525 мм / ,375" Данные, необходимые для заказа При заказе пневмокалибра сообщите: 1. Номинальный размер и допуск. 2. Модель Dimensionair. 3. Исполнение пневмопробки (сквозное или глухое отверстие, ступенчатое отверстие). 4. Покрытие (хромирование или закаленная сталь). 5. Закажите установочное кольцо. По умолчанию приняты следующие параметры: 2 сопла, сквозное отверстие, хромированное покрытие для прибора Dimensionair с увеличением 2500:1 . Пневмопробки для глухого и сквозного отверстий
