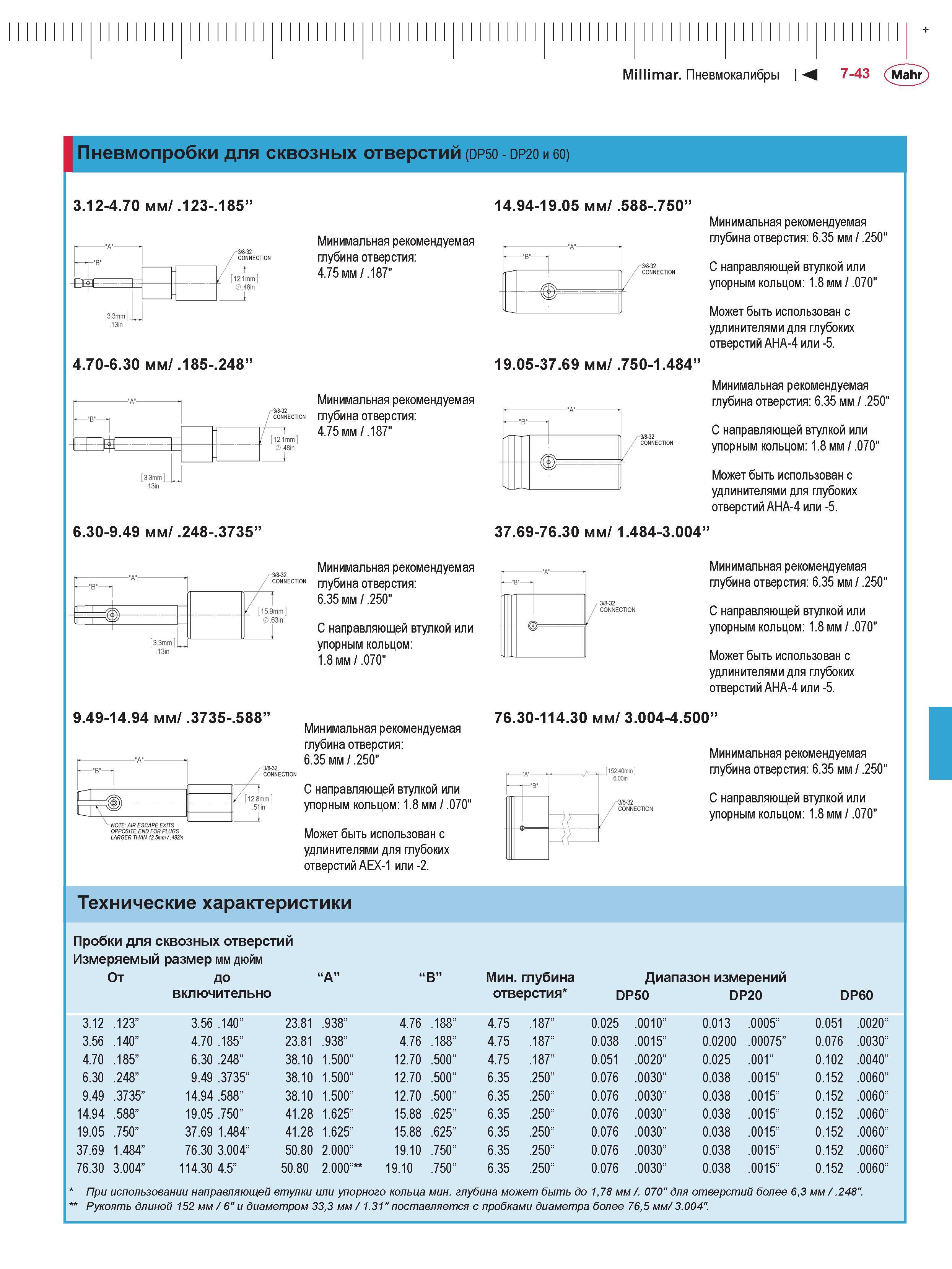

Millimar. Пневмокалибры I 7-43 Mahr Пневмопробки для сквозных отверстий (DP50 - DP20 и 60) 3.12-4.70 мм/ .123-.185” 14.94-19.05 мм/ .588-.750” 4.70-6.30 мм/ .185-.248” Минимальная рекомендуемая глубина отверстия: 4.75 мм / .187” Минимальная рекомендуемая глубина отверстия: 4.75 мм / .187” Минимальная рекомендуемая глубина отверстия: 6.35 мм / .250” С направляющей втулкой или упорным кольцом: 1.8 мм / .070” Может быть использован с удлинителями для глубоких отверстий AHA-4 или -5. 19.05-37.69 мм/ .750-1.484” Минимальная рекомендуемая глубина отверстия: 6.35 мм / .250” С направляющей втулкой или упорным кольцом: 1.8 мм / .070” Может быть использован с удлинителями для глубоких отверстий AHA-4 или -5. 6.30-9.49 мм/ .248-.3735” 37.69-76.30 мм/ 1.484-3.004” 9.49-14.94 мм/ .3735-.588” Минимальная рекомендуемая глубина отверстия: 6.35 мм / .250” С направляющей втулкой или упорным кольцом: 1.8 мм / .070” Минимальная рекомендуемая глубина отверстия: 6.35 мм / .250” С направляющей втулкой или упорным кольцом: 1.8 мм / .070” Может быть использован с удлинителями для глубоких отверстий AEX-1 или -2. Минимальная рекомендуемая глубина отверстия: 6.35 мм / .250” С направляющей втулкой или упорным кольцом: 1.8 мм / .070” Может быть использован с удлинителями для глубоких отверстий AHA-4 или -5. 76.30-114.30 мм/ 3.004-4.500” Минимальная рекомендуемая глубина отверстия: 6.35 мм / .250” С направляющей втулкой или упорным кольцом: 1.8 мм / .070” Технические характеристики Пробки для сквозных отверстий Измеряемый размер мм дюйм От до “A” “B” Мин. глубина Диапазон измерений включительно отверстия* DP50 DP20 DP60 2 3. .123” 3.56 .140” 23.81 .938” 4.76 .188” 4.75 .187” 0.025 .0010” 0.013 .0005” 0.051 .0020 6 .5 3. .140” 4.70 .185” 23.81 .938” 4.76 .188” 4.75 .187” 0.038 .0015” 0.0200 .00075” 0 3 0 .0 6 7 .0 0. 0 .7 4. .185” 6.30 .248” 38.10 1.500” 12.70 .500” 4.75 .187” 0.051 .0020” 0.025 .001” 0.102 .0040 6.30 .248” 9.49 .3735” 38.10 1.500” 12.70 .500” 6.35 .250” 0.076 .0030” 0.038 .0015” 0.152 .0060 СЛ .4 СП .3735” 14.94 .588” 38.10 1.500” 12.70 .500” 6.35 .250” 0.076 .0030” 0.038 .0015” 0.152 .0060 14.94 .588” 19.05 .750” 41.28 1.625” 15.88 .625” 6.35 .250” 0.076 .0030” 0.038 .0015” 0.152 .0060 19.05 .750” 37.69 1.484” 41.28 1.625” 15.88 .625” 6.35 .250” 0.076 .0030” 0.038 .0015” 0.152 .0060 37.69 1.484” 76.30 3.004” 50.80 2.000” 19.10 .750” 6.35 .250” 0.076 .0030” 0.038 .0015” 0.152 .0060 0 .3 6. 7 3.004” 114.30 4.5” 50.80 2.000”** 19.10 .750” 6.35 .250” 0.076 .0030” 0.038 .0015” 0 6 0 .0 2 5 0. При использовании направляющей втулки или упорного кольца мин. глубина может быть до 1,78 мм /. 070" для отверстий более 6,3 мм / .248". Рукоять длиной 152 мм/ 6" и диаметром 33,3 мм/1.31"поставляется с пробками диаметра более 76,5 мм/3.004".
