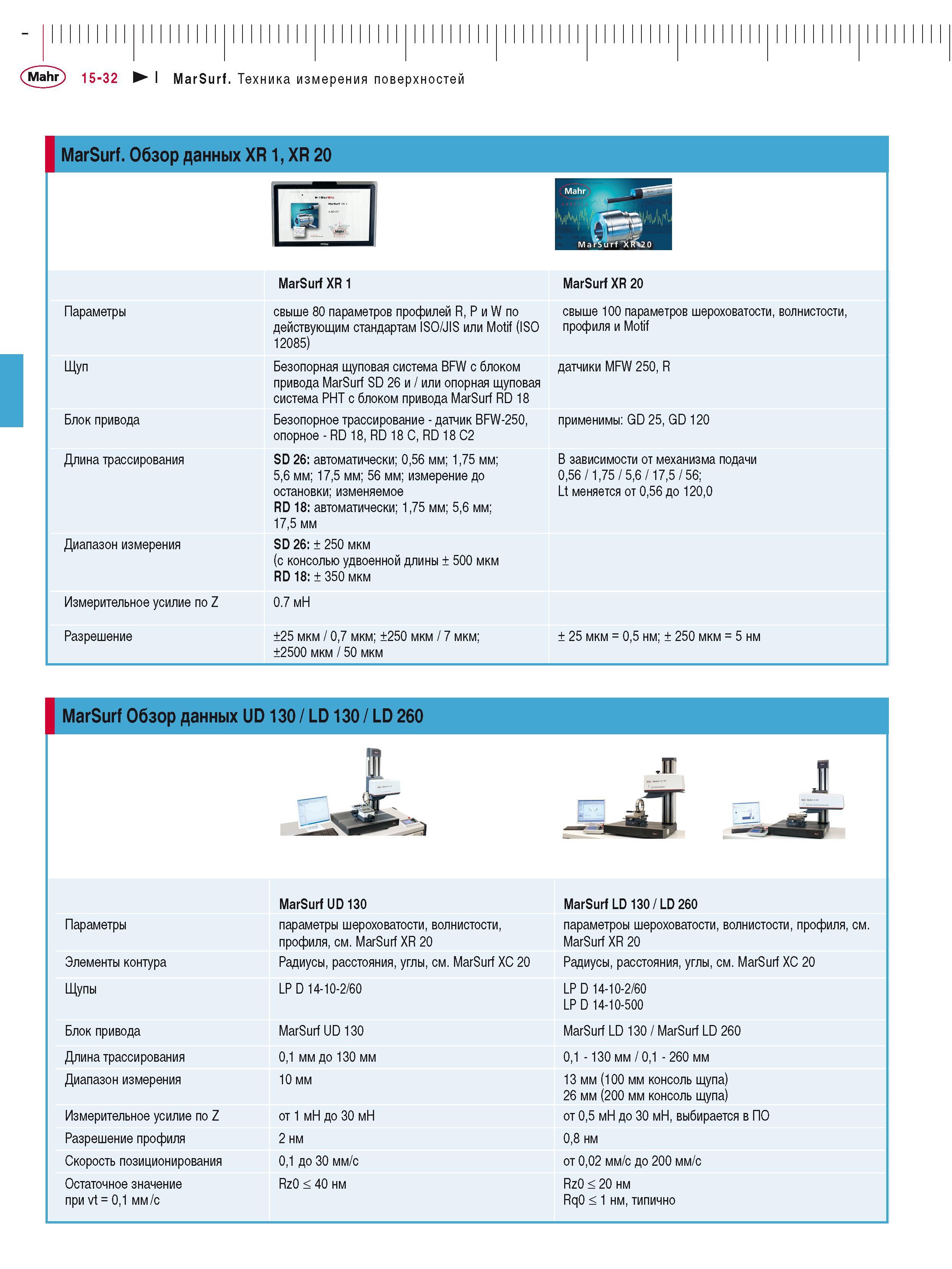

I MarSurf. Обзор данных XR 1, XR 20 Параметры Щуп Блок привода Длина трассирования Диапазон измерения Измерительное усилие по Z Разрешение MarSurf XR 1 свыше 80 параметров профилей R, P и W по действующим стандартам ISO/JIS или Motif (ISO 12085) Безопорная щуповая система BFW с блоком привода MarSurf SD 26 и / или опорная щуповая система PHT с блоком привода MarSurf RD 18 Безопорное трассирование - датчик BFW-250, опорное - RD 18, RD 18 C, rD 18 C2 SD 26: автоматически; 0,56 мм; 1,75 мм; 5,6 мм; 17,5 мм; 56 мм; измерение до остановки; изменяемое RD 18: автоматически; 1,75 мм; 5,6 мм; 17,5 мм SD 26: ± 250 мкм (с консолью удвоенной длины ± 500 мкм RD 18: ± 350 мкм 0.7 мН ±25 мкм / 0,7 мкм; ±250 мкм / 7 мкм; ±2500 мкм / 50 мкм MarSurf XR 20 свыше 100 параметров шероховатости, волнистости, профиля и Motif датчики MFW 250, R применимы: GD 25, GD 120 В зависимости от механизма подачи 0,56 / 1,75 / 5,6 / 17,5 / 56; Lt меняется от 0,56 до 120,0 ± 25 мкм = 0,5 нм; ± 250 мкм = 5 нм I MarSurf Обзор данных UD 130 / LD 130 / LD 260 Параметры Элементы контура Щупы Блок привода Длина трассирования Диапазон измерения Измерительное усилие по Z Разрешение профиля Скорость позиционирования Остаточное значение при vt = 0,1 мм /с MarSurf UD 130 параметры шероховатости, волнистости, профиля, см. MarSurf XR 20 Радиусы, расстояния, углы, см. MarSurf XC 20 LP D 14-10-2/60 MarSurf UD 130 0,1 мм до 130 мм 10 мм от 1 мН до 30 мН 2 нм 0,1 до 30 мм/с Rz0 < 40 нм MarSurf LD 130 / LD 260 параметроы шероховатости, волнистости, профиля, см. MarSurf XR 20 Радиусы, расстояния, углы, см. MarSurf XC 20 LP D 14-10-2/60 LP D 14-10-500 MarSurf LD 130 / MarSurf LD 260 0,1 - 130 мм / 0,1 - 260 мм 13 мм (100 мм консоль щупа) 26 мм (200 мм консоль щупа) от 0,5 мН до 30 мН, выбирается в ПО 0,8 нм от 0,02 мм/с до 200 мм/с Rz0 < 20 нм Rq0 < 1 нм,типично
