393 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.15-29

Каталог MAHR 2016 Инструмент измерительный Стр. 15-29 0393 Lab2u

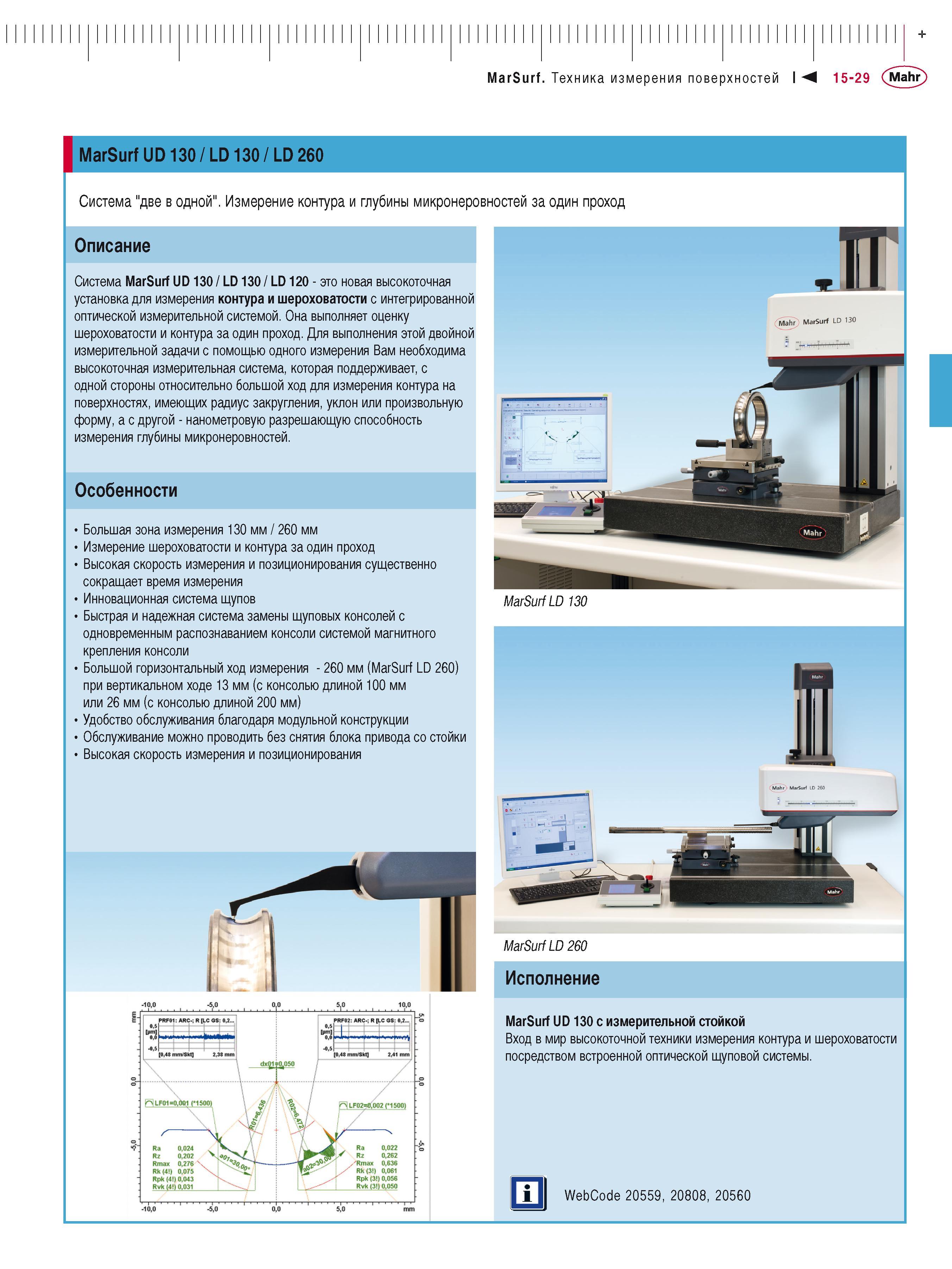

MarSurf. Техника измерения поверхностей I М 15-29 Mahr MarSurf UD 130 / LD 130 / LD 260 Система "две в одной". Измерение контура и глубины микронеровностей за один проход Описание Система MarSurf UD 130 / LD 130 / LD 120 - это новая высокоточная установка для измерения контура и шероховатости с интегрированной оптической измерительной системой. Она выполняет оценку шероховатости и контура за один проход. Для выполнения этой двойной измерительной задачи с помощью одного измерения Вам необходима высокоточная измерительная система, которая поддерживает, с одной стороны относительно большой ход для измерения контура на поверхностях, имеющих радиус закругления, уклон или произвольную форму, а с другой - нанометровую разрешающую способность измерения глубины микронеровностей. Особенности Большая зона измерения 130 мм / 260 мм Измерение шероховатости и контура за один проход Высокая скорость измерения и позиционирования существенно сокращает время измерения Инновационная система щупов Быстрая и надежная система замены щуповых консолей с одновременным распознаванием консоли системой магнитного крепления консоли Большой горизонтальный ход измерения - 260 мм (MarSurf LD 260) при вертикальном ходе 13 мм (с консолью длиной 100 мм или 26 мм (с консолью длиной 200 мм) Удобство обслуживания благодаря модульной конструкции Обслуживание можно проводить без снятия блока привода со стойки Высокая скорость измерения и позиционирования
