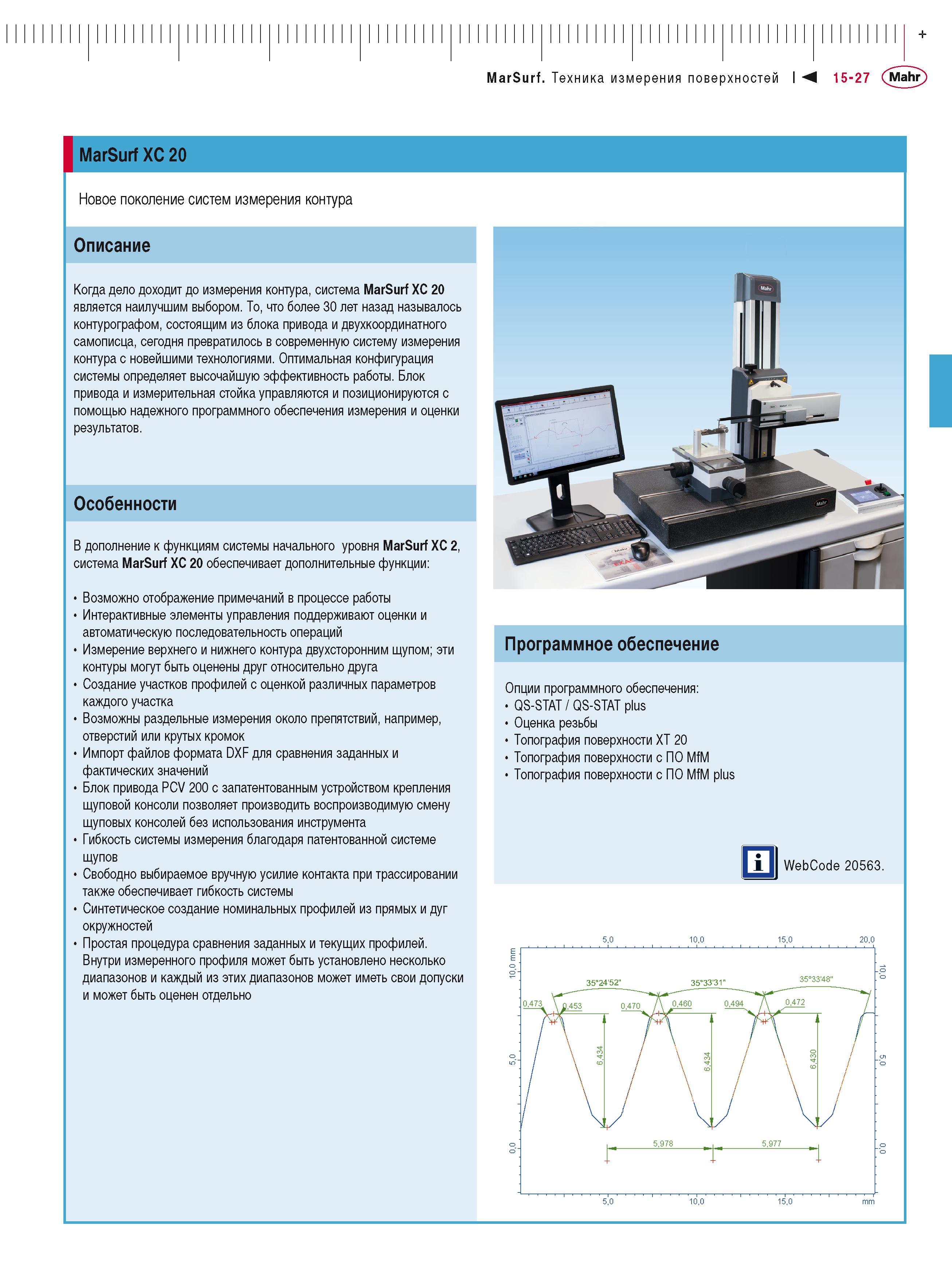

MarSurf. Техника измерения поверхностей I 15-27 Mahr + MarSurf XC 20 Новое поколение систем измерения контура Описание Когда дело доходит до измерения контура, система MarSurf XC 20 является наилучшим выбором. То, что более 30 лет назад называлось контурографом, состоящим из блока привода и двухкоординатного самописца, сегодня превратилось в современную систему измерения контура с новейшими технологиями. Оптимальная конфигурация системы определяет высочайшую эффективность работы. Блок привода и измерительная стойка управляются и позиционируются с помощью надежного программного обеспечения измерения и оценки результатов. Особенности В дополнение к функциям системы начального уровня MarSurf XC 2, система MarSurf XC 20 обеспечивает дополнительные функции: Возможно отображение примечаний в процессе работы Интерактивные элементы управления поддерживают оценки и автоматическую последовательность операций Измерение верхнего и нижнего контура двухсторонним щупом; эти контуры могут быть оценены друг относительно друга Создание участков профилей с оценкой различных параметров каждого участка Возможны раздельные измерения около препятствий, например, отверстий или крутых кромок Импорт файлов формата DXF для сравнения заданных и фактических значений Блок привода PCV 200 с запатентованным устройством крепления щуповой консоли позволяет производить воспроизводимую смену щуповых консолей без использования инструмента ибкость системы измерения благодаря патентованной системе щупов Свободно выбираемое вручную усилие контакта при трассировании также обеспечивает гибкость системы Синтетическое создание номинальных профилей из прямых и дуг окружностей Простая процедура сравнения заданных и текущих профилей. Внутри измеренного профиля может быть установлено несколько диапазонов и каждый из этих диапазонов может иметь свои допуски и может быть оценен отдельно Программное обеспечение Опции программного обеспечения: QS-STAT / QS-STAT plus Оценка резьбы Топография поверхности XT 20 Топография поверхности с ПО MfM Топография поверхности с ПО MfM plus WebCode 20563.
