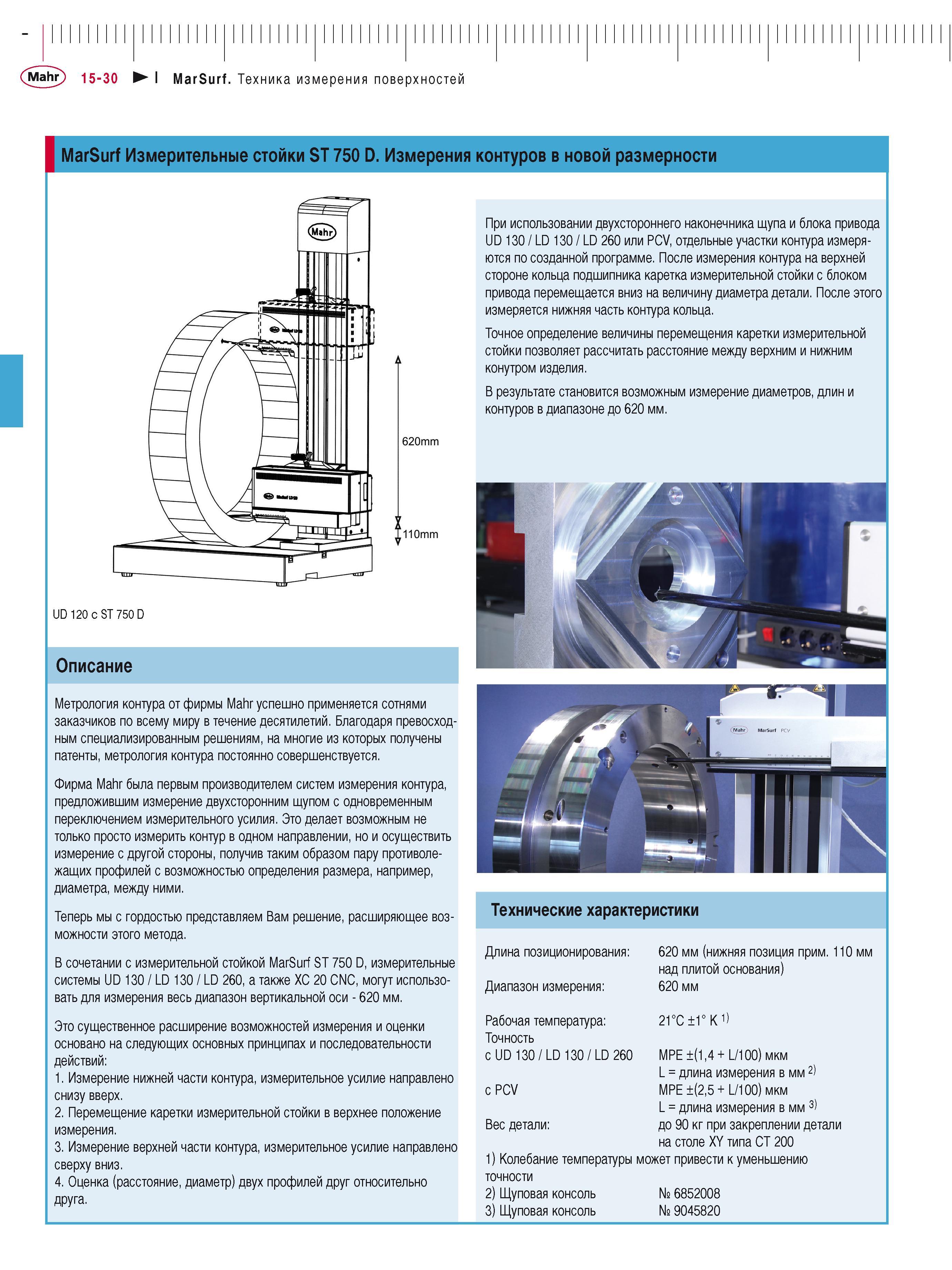

MarSurf Измерительные стойки ST 750 D. Измерения контуров в новой размерности UD 120 с ST 750 D Описание Метрология контура от фирмы Mahr успешно применяется сотнями заказчиков по всему миру в течение десятилетий. Благодаря превосходным специализированным решениям, на многие из которых получены патенты, метрология контура постоянно совершенствуется. Фирма Mahr была первым производителем систем измерения контура, предложившим измерение двухсторонним щупом с одновременным переключением измерительного усилия. Это делает возможным не только просто измерить контур в одном направлении, но и осуществить измерение с другой стороны, получив таким образом пару противолежащих профилей с возможностью определения размера, например, диаметра, между ними. Теперь мы с гордостью представляем Вам решение, расширяющее возможности этого метода. В сочетании с измерительной стойкой MarSurf ST 750 D, измерительные системы UD 130 / LD 130 / LD 260, а также XC 20 CNC, могут использовать для измерения весь диапазон вертикальной оси - 620 мм. Это существенное расширение возможностей измерения и оценки основано на следующих основных принципах и последовательности действий: 1. Измерение нижней части контура, измерительное усилие направлено снизу вверх. 2. Перемещение каретки измерительной стойки в верхнее положение измерения. 3. Измерение верхней части контура, измерительное усилие направлено сверху вниз. 4. Оценка (расстояние, диаметр) двух профилей друг относительно друга. При использовании двухстороннего наконечника щупа и блока привода UD 130 / LD 130 / LD 260 или PCV, отдельные участки контура измеряются по созданной программе. После измерения контура на верхней стороне кольца подшипника каретка измерительной стойки с блоком привода перемещается вниз на величину диаметра детали. После этого измеряется нижняя часть контура кольца. Точное определение величины перемещения каретки измерительной стойки позволяет рассчитать расстояние между верхним и нижним конутром изделия. В результате становится возможным измерение диаметров, длин и контуров в диапазоне до 620 мм. Технические характеристики Длина позиционирования: Диапазон измерения: Рабочая температура: Точность с UD 130 / LD 130 / LD 260 с PCV Вес детали: 620 мм (нижняя позиция прим. 110 мм над плитой основания) 620 мм 21°C ±1° K 1) MPE ±(1,4 + L/100) мкм L = длина измерения в мм 2) MPE ±(2,5 + L/100) мкм L = длина измерения в мм 3) до 90 кг при закреплении детали на столе Xy типа CT 200 1) Колебание температуры может привести к уменьшению точности 2) Щуповая консоль № 6852008 3) Щуповая консоль № 9045820
