397 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.15-33

Каталог MAHR 2016 Инструмент измерительный Стр. 15-33 0397 Lab2u

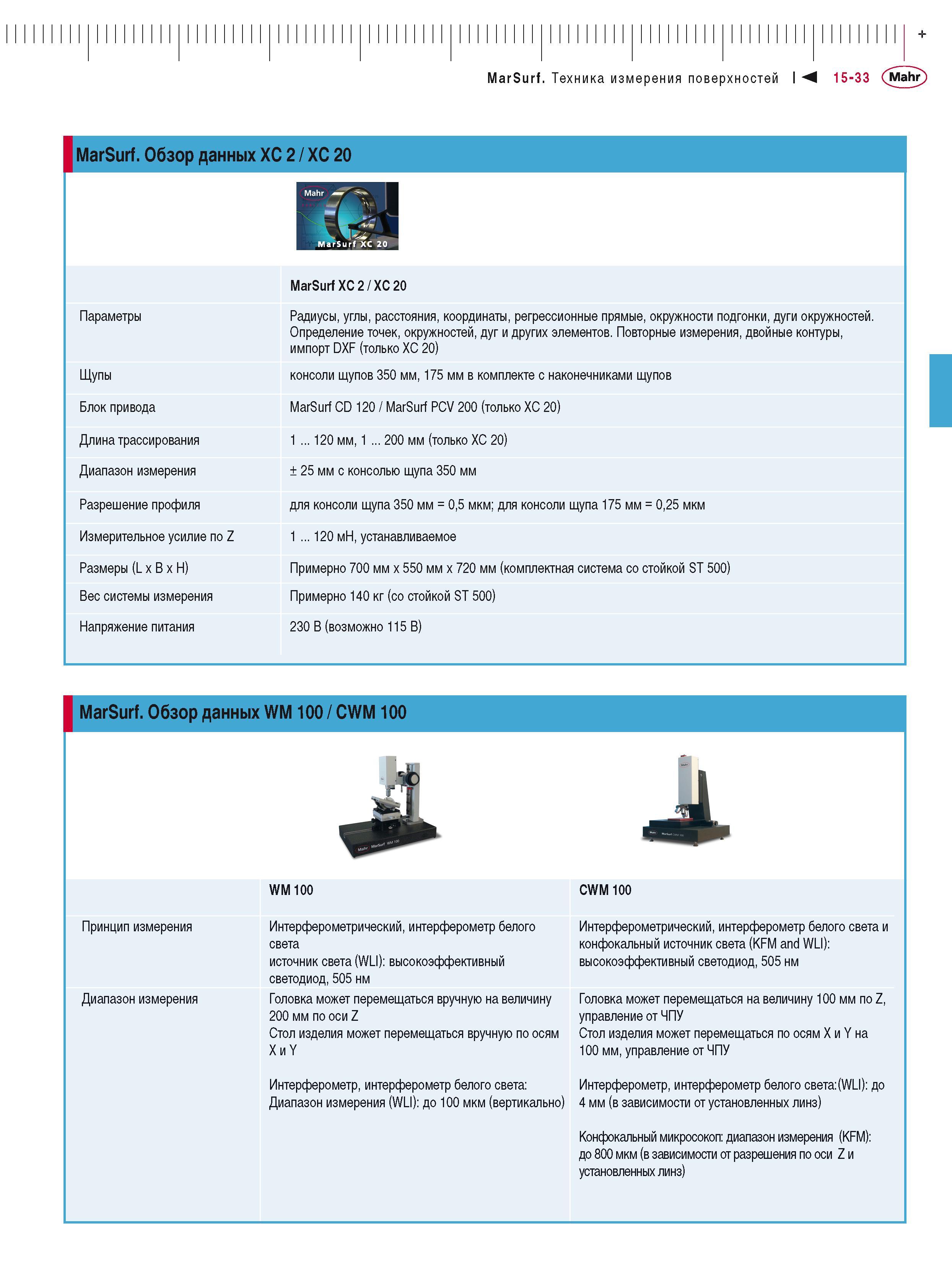

MarSurf. Техника измерения поверхностей I М 15-33 Mahr Параметры Щупы Блок привода Длина трассирования Диапазон измерения Разрешение профиля Измерительное усилие по Z Размеры (L x B x H) Вес системы измерения Напряжение питания MarSurf XC 2 / XC 20 Радиусы, углы, расстояния, координаты, регрессионные прямые, окружности подгонки, дуги окружностей. Определение точек, окружностей, дуг и других элементов. Повторные измерения, двойные контуры, импорт DXF (только XC 20) консоли щупов 350 мм, 175 мм в комплекте с наконечниками щупов MarSurf CD 120 / MarSurf PCV 200 (только XC 20) 1 ... 120 мм, 1 ... 200 мм (только XC 20) ± 25 мм с консолью щупа 350 мм для консоли щупа 350 мм = 0,5 мкм; для консоли щупа 175 мм = 0,25 мкм 1 ... 120 мН, устанавливаемое Примерно 700 мм x 550 мм x 720 мм (комплектная система со стойкой ST 500) Примерно 140 кг (со стойкой ST 500) 230 В (возможно 115 В) MarSurf. Обзор данных WM 100 / CWM 100 Принцип измерения Диапазон измерения WM 100 Интерферометрический, интерферометр белого света источник света (WLI): высокоэффективный светодиод, 505 нм Головка может перемещаться вручную на величину 200 мм по оси Z Стол изделия может перемещаться вручную по осям X и Y CWM 100 Интерферометрический, интерферометр белого света и конфокальный источник света (KFM and WLI): высокоэффективный светодиод, 505 нм Головка может перемещаться на величину 100 мм по Z, управление от ЧПУ Стол изделия может перемещаться по осям X и Y на 100 мм, управление от ЧПУ Интерферометр, интерферометр белого света: Интерферометр, интерферометр белого света:№и): до Диапазон измерения (WLI): до 100 мкм (вертикально) 4 мм (в зависимости от установленных линз) Конфокальный микросокоп: диапазон измерения (KFM): до 800 мкм (в зависимости от разрешения по оси Z и установленных линз) +
