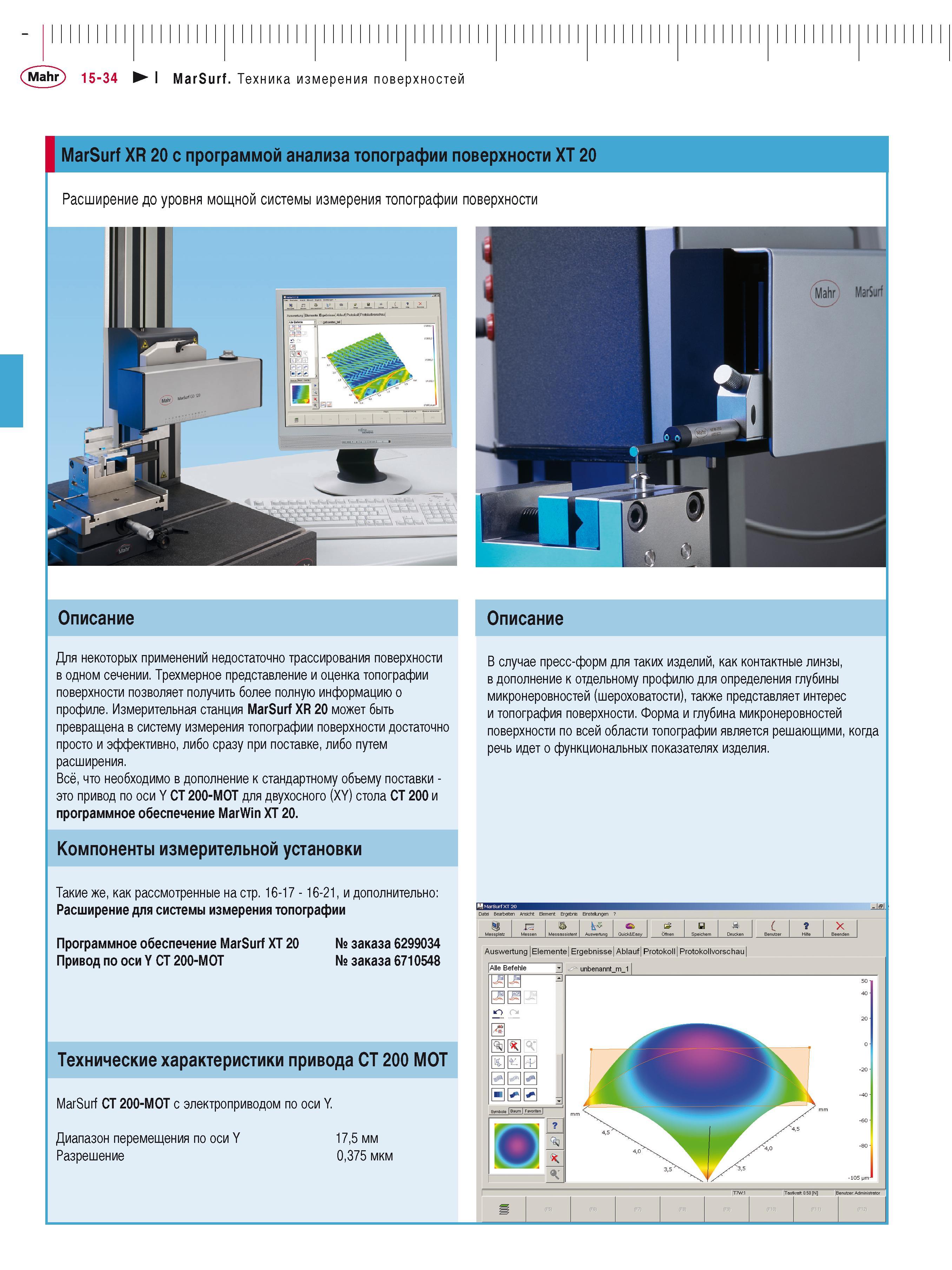

MarSurf XR 20 с программой анализа топографии поверхности XT 20 Описание Для некоторых применений недостаточно трассирования поверхности в одном сечении. Трехмерное представление и оценка топографии поверхности позволяет получить более полную информацию о профиле. Измерительная станция MarSurf XR 20 может быть превращена в систему измерения топографии поверхности достаточно просто и эффективно, либо сразу при поставке, либо путем расширения. Всё, что необходимо в дополнение к стандартному объему поставки -это привод по оси Y CT 200-MOT для двухосного (XY) стола СТ 200 и программное обеспечение MarWin XT 20. Компоненты измерительной установки Такие же, как рассмотренные на стр. 16-17 - 16-21, и дополнительно: Расширение для системы измерения топографии Программное обеспечение MarSurf XT 20 № заказа 6299034 Привод по оси Y CT 200-MOT № заказа 6710548 Описание В случае пресс-форм для таких изделий, как контактные линзы, в дополнение к отдельному профилю для определения глубины микронеровностей (шероховатости), также представляет интерес и топография поверхности. Форма и глубина микронеровностей поверхности по всей области топографии является решающими, когда речь идет о функциональных показателях изделия. Технические характеристики привода CT 200 MOT MarSurf CT 200-MOT с электроприводом по оси Y Диапазон перемещения по оси Y Разрешение 17,5 мм 0,375 мкм
