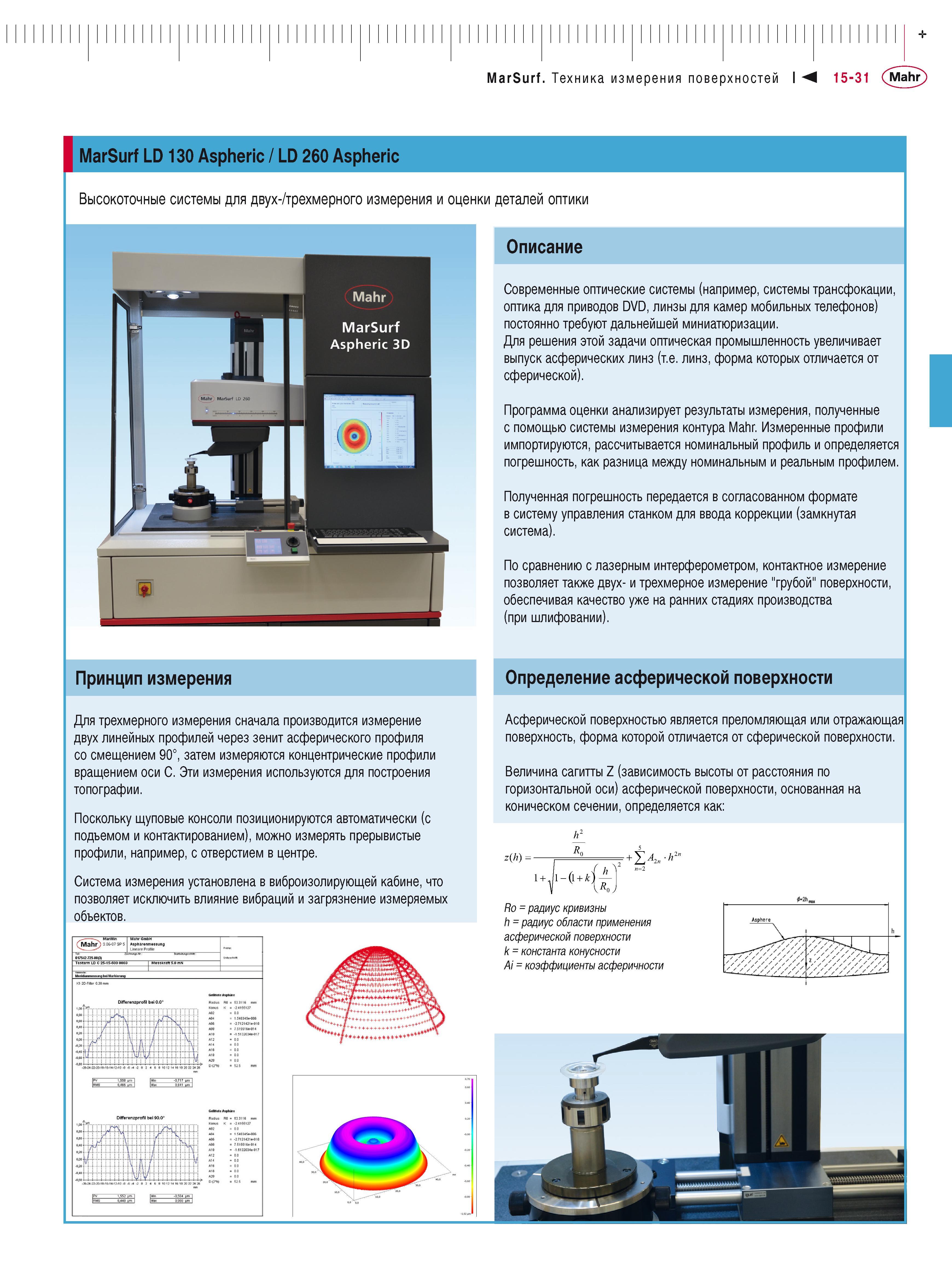

MarSurf. Техника измерения поверхностей I 15-31 Mahr MarSurf LD 130 Aspheric / LD 260 Aspheric Высокоточные системы для двух-/трехмерного измерения и оценки деталей оптики Описание Принцип измерения Для трехмерного измерения сначала производится измерение двух линейных профилей через зенит асферического профиля со смещением 90°, затем измеряются концентрические профили вращением оси C. Эти измерения используются для построения топографии. Поскольку щуповые консоли позиционируются автоматически (с подъемом и контактированием), можно измерять прерывистые профили, например, с отверстием в центре. Система измерения установлена в виброизолирующей кабине, что позволяет исключить влияние вибраций и загрязнение измеряемых объектов. Современные оптические системы (например, системы трансфокации, оптика для приводов DVD, линзы для камер мобильных телефонов) постоянно требуют дальнейшей миниатюризации. Для решения этой задачи оптическая промышленность увеличивает выпуск асферических линз (т.е. линз, форма которых отличается от сферической). Программа оценки анализирует результаты измерения, полученные с помощью системы измерения контура Mahr. Измеренные профили импортируются, рассчитывается номинальный профиль и определяется погрешность, как разница между номинальным и реальным профилем. Полученная погрешность передается в согласованном формате в систему управления станком для ввода коррекции (замкнутая система). По сравнению с лазерным интерферометром, контактное измерение позволяет также двух- и трехмерное измерение "грубой" поверхности, обеспечивая качество уже на ранних стадиях производства (при шлифовании). Определение асферической поверхности Асферической поверхностью является преломляющая или отражающая поверхность, форма которой отличается от сферической поверхности. Величина сагитты Z (зависимость высоты от расстояния по горизонтальной оси) асферической поверхности, основанная на коническом сечении, определяется как: z(h) =- =+Х . h2n 1 +. 1 (l + k Ro = радиус кривизны h = радиус области применения асферической поверхности k = константа конусности Ai = коэффициенты асферичности 0 0
