580 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E149

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E149 0580 Lab2u

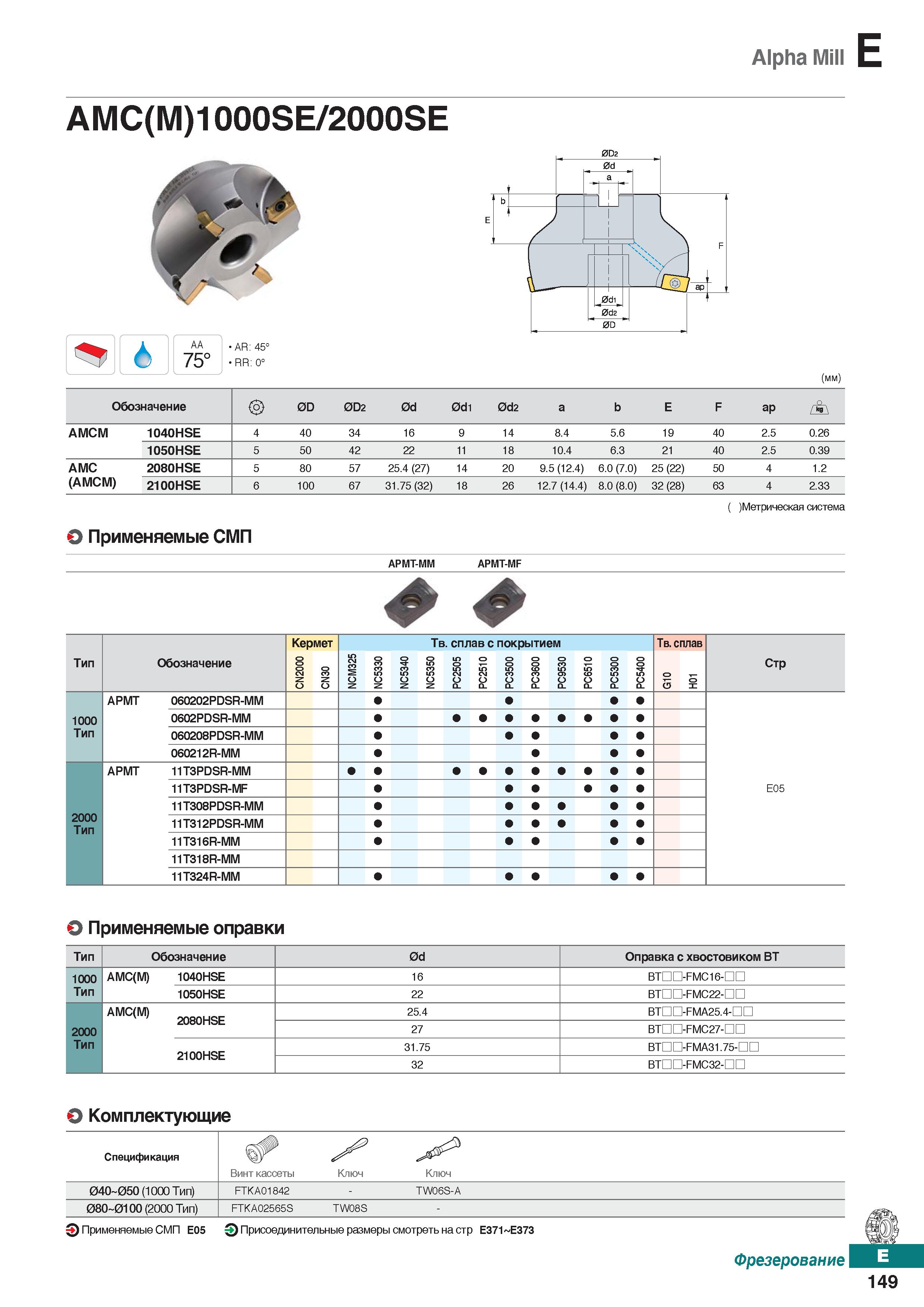

Alpha Mill E AMC(M)1000SE 2000SE AA 75° AR: 45° RR: 0° (mm) Обозначение 0D 0D2 0d 0d1 0d2 а b E F ap ЛздЛ АМСМ 1040HSE 4 40 34 16 9 14 8.4 5.6 19 40 2.5 0.26 1050HSE 5 50 42 22 11 18 10.4 6.3 21 40 2.5 0.39 АМС 2080HSE 5 80 57 25.4 (27) 14 20 9.5(12.4) 6.0 (7.0) 25 (22) 50 4 1.2 (АМСМ) 2100HSE 6 100 67 31.75(32) 18 26 12.7 (14.4) 8.0 (8.0) 32 (28) 63 4 2.33 (Метрическая система Применяемые сменные режущие пластины (СМП) АРМТ-ММ APMT-MF Кермет Твердый сплав с покрытием Тв.сплав Тип Обозначение CN2000 CN30 NCM325 NC5330 NC5340 NC5350 РС2505 РС2510 РС3500 РС3600 РС9530 РС6510 РС5300 РС5400 О 5 о X Стр 1000 Тип АРМТ 060202PDSR-MM Е05 0602PDSR-MM 060208PDSR-MM 060212R-MM 2000 Тип АРМТ 11T3PDSR-MM 11T3PDSR-MF 11T308PDSR-MM 11T312PDSR-MM 11T316R-MM 11T318R-MM 11T324R-MM Применяемые оправки Тип Обозначение 0d Оправка с хвостовиком ВТ 1000 Тип АМС(М) 1040HSE 16 BTHO-FMCie-HO 1050HSE 22 BTDD-FMC22-nn 2000 Тип АМС(М) 2080HSE 25.4 BTDn-FMA25.4-nn 27 BTDD-FMC27-nn 2100HSE 31.75 BTDD-FMA31.75-nn 32 BTDD-FMC32-nn Комплектующие Спецификация Винт кассеты Ключ Ключ 040-050(1000 Тип) FTKA01842 - TW06S-A 080-0100(2000 Тип) FTKA02565S TW08S - Применяемые сменные режущие пластины (СМП) E05 Q Присоединительные размеры смотреть на стр Е371 Е373 Фрезерование 149
