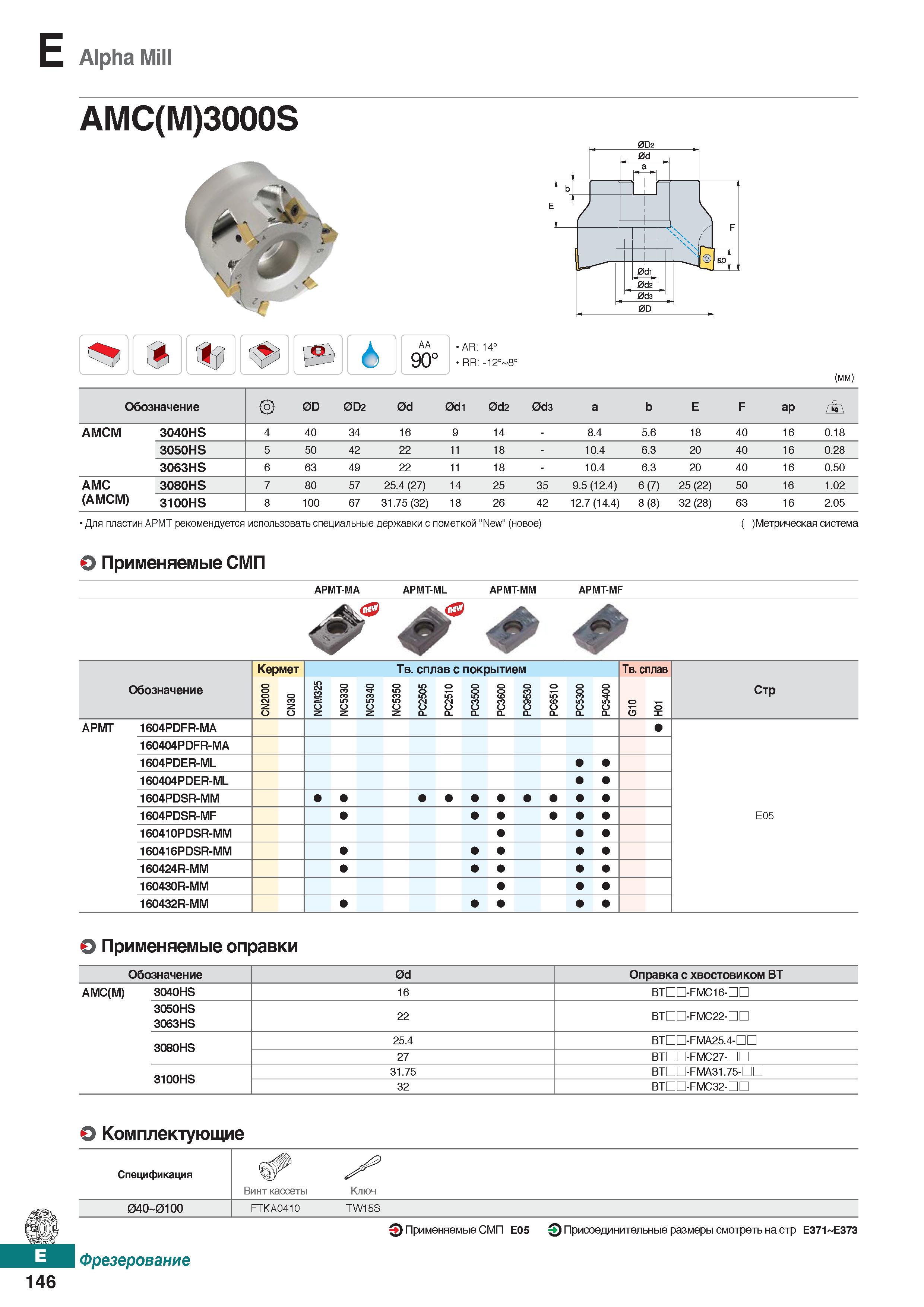

E Alpha Mill AMC(M)3000S V i h AA 90° AR: 14° RR: -12° 8° (mm) Обозначение 0D 0D2 0d 0di 0d2 0d3 а b E F ap i ij АМСМ 3040HS 4 40 34 16 9 14 - 8.4 5.6 18 40 16 0.18 3050HS 5 50 42 22 11 18 - 10.4 6.3 20 40 16 0.28 3063HS 6 63 49 22 11 18 - 10.4 6.3 20 40 16 0.50 АМС 3080HS 7 80 57 25.4 (27) 14 25 35 9.5 (12.4) 6(7) 25 (22) 50 16 1.02 (АМСМ) 3100HS 8 100 67 31.75 (32) 18 26 42 12.7 (14.4) 8(8) 32 (28) 63 16 2.05 Для пластин АРМТ рекомендуется использовать специальные державки с пометкой "New" (новое) (Метрическая система Применяемые сменные режущие пластины (СМП) АРМТ-МА APMT-ML АРМТ-ММ APMT-MF Обозначение Кермет 0 0 со Z Z Твердый сплав с покрытием Твердый сплав Стр NCM325 NC5330 0 СО 5 C N 0 5 со 5 C N РС2505 РС2510 РС3500 РС3600 РС9530 РС6510 РС5300 РС5400 G10 H01 АРМТ 1604PDFR-MA 160404PDFR-MA 1604PDER-ML 160404PDER-ML 1604PDSR-MM 1604PDSR-MF Е05 160410PDSR-MM 160416PDSR-MM 160424R-MM 160430R-MM 160432R-MM Применяемые оправки Обозначение 0d Оправка с хвостовиком ВТ АМС(М) 3040HS 16 BTDD-FMCie-nn 3050HS 3063HS 22 BTDD-FMC22-DC 3080HS 25.4 BTDD-FMA25.4-nn 27 BTDD-FMC27-nn 3100HS 31.75 BTDD-FMA31.75-nn 32 BTDD-FMC32-nn Комплектующие Спецификация Винт кассеты Ключ 040-0100 FTKA0410 TW15S Фрезерование Применяемые сменные режущие пластины (СМП) E05 0 Присоединительныеразмерысмотретьнастр Е371 Е373 146
