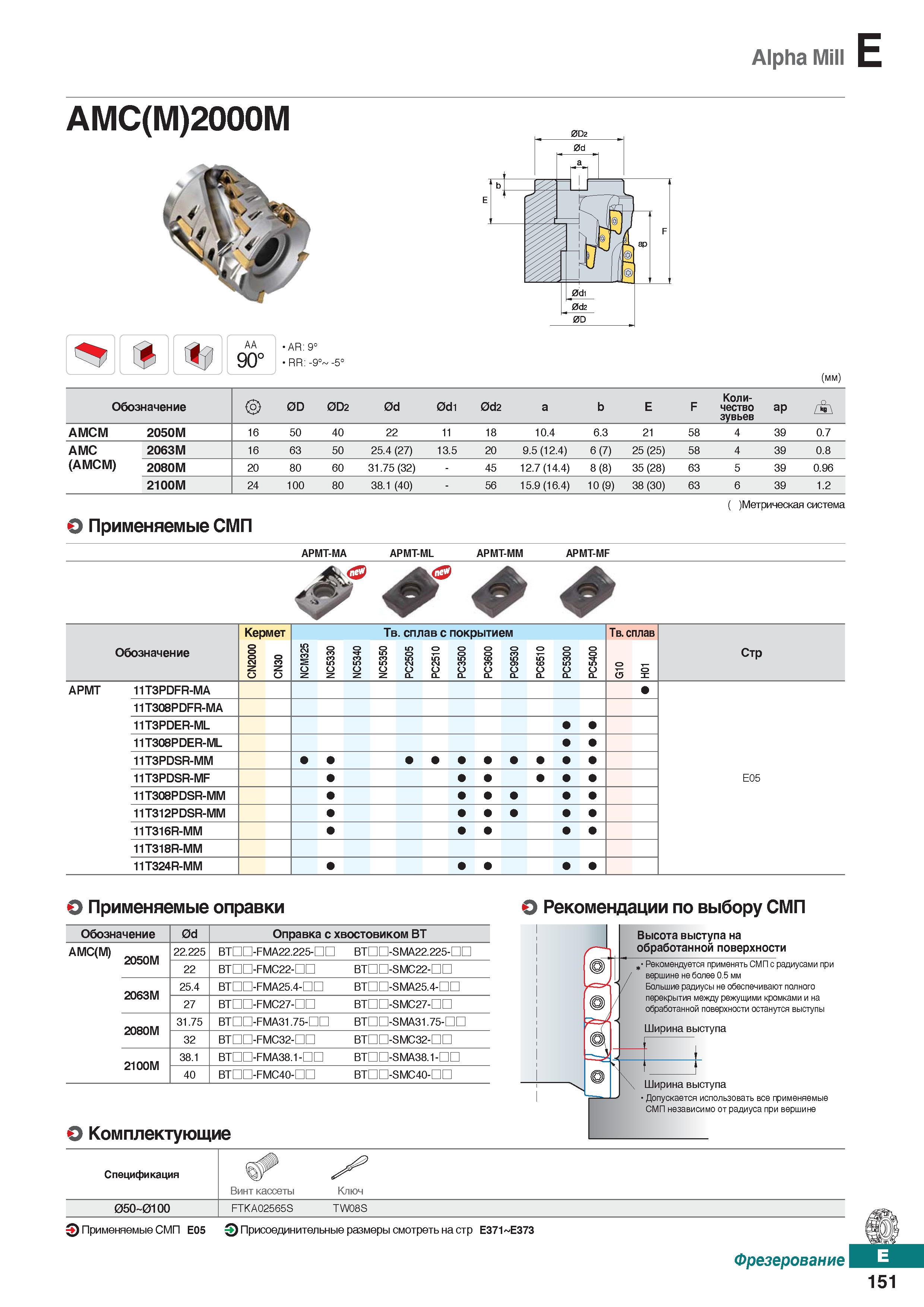

582 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E151

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E151 0582 Lab2u

Alpha Mill E AMC(M)2000M AA 90° AR: 9° RR: -9° -5° (mm) Обозначение 0D 0D2 0d 0di 0d2 а b E F Коли- чество зувьев ар АМСМ 2050M 16 50 40 22 11 18 10.4 6.3 21 58 4 39 0.7 АМС 2063М 16 63 50 25.4 (27) 13.5 20 9.5 (12.4) 6(7) 25 (25) 58 4 39 0.8 (АМСМ) 2080M 20 80 60 31.75 (32) - 45 12.7 (14.4) 8(8) 35 (28) 63 5 39 0.96 2100M 24 100 80 38.1 (40) - 56 15.9 (16.4) 10(9) 38 (30) 63 6 39 1.2 (Метрическая система Применяемые сменные режущие пластины (СМП) АРМТ-МА APMT-ML АРМТ-ММ APMT-MF Обозначение Кермет Твердый сплав с покрытием Тв.сплав Стр CN2000 CN30 NCM325 NC5330 NC5340 NC5350 РС2505 РС2510 РС3500 РС360С РС9530 РС6510 РС5300 РС5400 о 5 АРМТ 11T3PDFR-MA 11T308PDFR-MA 11T3PDER-ML 11T308PDER-ML 11T3PDSR-MM 11T3PDSR-MF Е05 11T308PDSR-MM 11T312PDSR-MM 11T316R-MM 11T318R-MM 11T324R-MM Применяемые оправки Комплектующие О Рекомендации по выбору СМП Обозначение 0d Оправка с хвостовиком ВТ АМС(М) 2050M 22.225 ВТШ-РМА22.225-Ш BTDD-SMA22.225-nn 22 ВТШ-РМС22-Ш BTDD-SMC22-nn 2063М 25.4 BTDD-FMA25.4-nn BTDD-SMA25.4-nn 27 BTDD-FMC27-nn BTDD-SMC27-nn 2080M 31.75 BTDD-FMA31.75-nn BTDD-SMA31.75-nn 32 BTDD-FMC32-nn BTDD-SMC32-nn 2100M 38.1 BTDD-FMA38.1-nn BTDD-SMA38.1-nn 40 BTDD-FMC40-nn BTDD-SMC40-nn Высота выступа на обработанной поверхности Рекомендуется применять СМП с радиусами при вершине не более 0.5 мм Большие радиусы не обеспечивают полного перекрытия между режущими кромками и на обработанной поверхности останутся выступы Ширина выступа Ширина выступа Допускается использовать все применяемые СМП независимо от радиуса при вершине Спецификация Винт кассеты Ключ 050-0100 FTKA02565S TW08S Применяемые сменные режущие пластины (СМП) E05 Q Присоединительные размеры смотреть на стр Е371 Е373 Фрезерование 151
