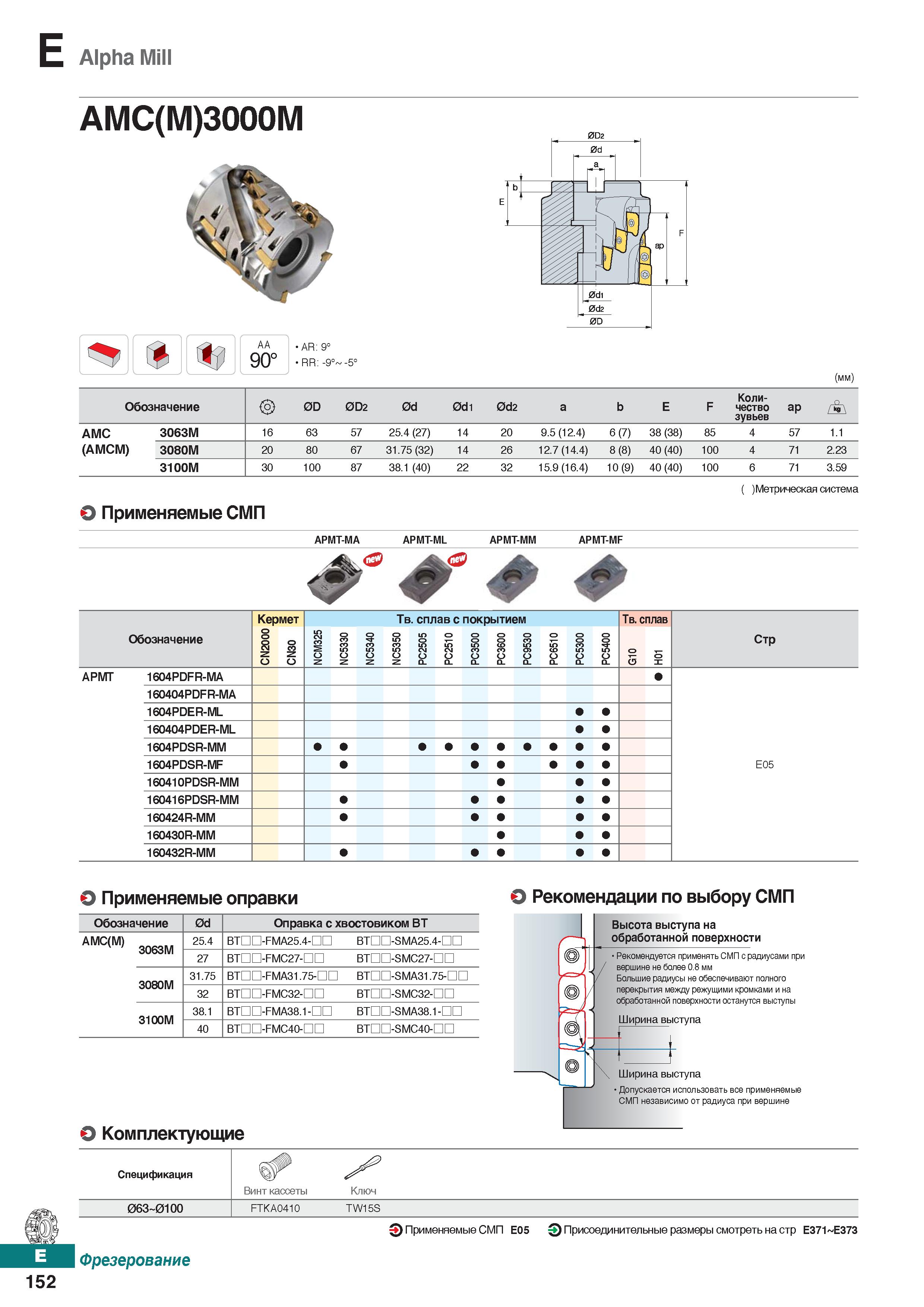

E Alpha Mill AMC(M)3000M AA 90° AR: 9° RR: -9° -5° (mm) Обозначение 0D 0D2 0d 0di 0d2 а b E F Коли- чество зувьев ар АМС 3063М 16 63 57 25.4 (27) 14 20 9.5 (12.4) 6(7) 38 (38) 85 4 57 1.1 (АМСМ) 3080M 20 80 67 31.75(32) 14 26 12.7(14.4) 8(8) 40 (40) 100 4 71 2.23 3100M 30 100 87 38.1 (40) 22 32 15.9(16.4) 10(9) 40 (40) 100 6 71 3.59 (Метрическая система Применяемые сменные режущие пластины (СМП) АРМТ-МА APMT-ML АРМТ-ММ APMT-MF Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NCM325 NC5330 NC5340 NC5350 РС2505 РС2510 РС3500 РС3600 РС9530 РС6510 РС5300 РС5400 о 5 о Стр АРМТ 1604PDFR-MA Е05 160404PDFR-MA 1604PDER-ML 160404PDER-ML 1604PDSR-MM 1604PDSR-MF 160410PDSR-MM 160416PDSR-MM 160424R-MM 160430R-MM 160432R-MM Применяемые оправки Обозначение 0d Оправка с хвостовиком ВТ АМС(М) 3063М 25.4 BTDD-FMA25.4-nn BTDD-SMA25.4-nn 27 BTDD-FMC27-nn BTDD-SMC27-nn 3080M 31.75 BTDD-FMA31.75-nn BTDD-SMA31.75-nn 32 BTDD-FMC32-nn BTDD-SMC32-nn 3100M 38.1 BTDD-FMA38.1-nn BTDD-SMA38.1-nn 40 BTDD-FMC40-nn BTDD-SMC40-nn Комплектующие О Рекомендации по выбору СМП Высота выступа на обработанной поверхности Рекомендуется применять СМП с радиусами при вершине не более 0.8 мм Большие радиусы не обеспечивают полного перекрытия между режущими кромками и на обработанной поверхности останутся выступы Ширина выступа Ширина выступа Допускается использовать все применяемые СМП независимо от радиуса при вершине Спецификация Винт кассеты Ключ 063 01OO FTKA0410 TW15S Фрезерование Применяемые сменные режущие пластины (СМП) E05 0 Присоединительныеразмерысмотретьнастр Е371 Е373 152
