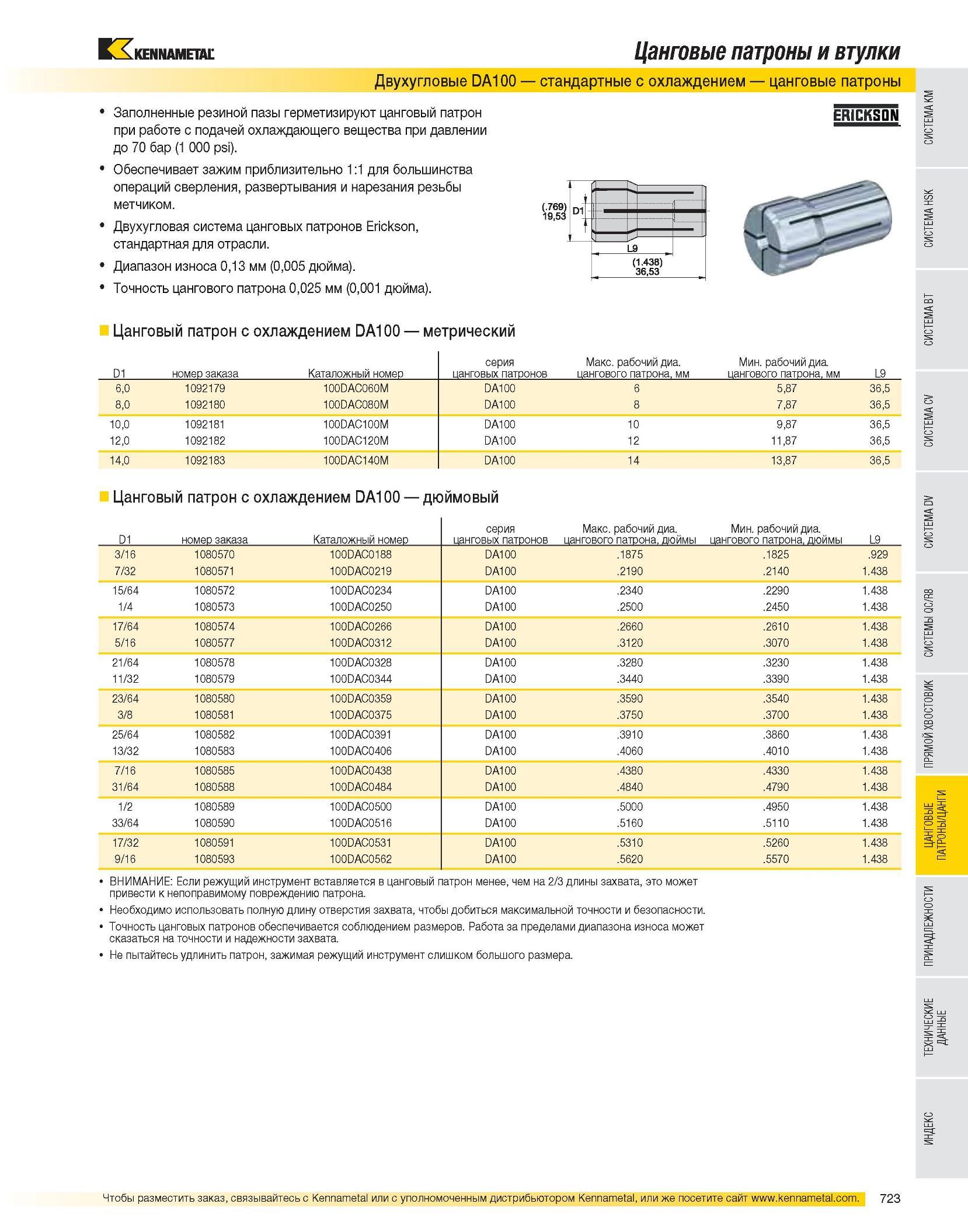

Цанговые патроны и втулки Двухугловые DA100 стандартные с охлаждением цанговые патроны Заполненные резиной пазы герметизируют цанговый патрон при работе с подачей охлаждающего вещества при давлении до 70 бар (1 000 psi). Обеспечивает зажим приблизительно 1:1 для большинства операций сверления, развертывания и нарезания резьбы метчиком. Двухугловая система цанговых патронов Erickson, стандартная для отрасли. Диапазон износа 0,13 мм (0,005 дюйма). Точность цангового патрона 0,025 мм (0,001 дюйма). ERICKSON Цанговый патрон с охлаждением DA100 метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 6,0 1092179 100DAC060M DA100 6 5,87 36,5 8,0 1092180 100DAC080M DA100 8 7,87 36,5 10,0 1092181 100DAC100M DA100 10 9,87 36,5 12,0 1092182 100DAC120M DA100 12 11,87 36,5 14,0 1092183 100DAC140M DA100 14 13,87 36,5 Цанговый патрон с охлаждением DA100 дюймовый D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 3/16 1080570 100DAC0188 DA100 .1875 .1825 .929 7/32 1080571 100DAC0219 DA100 .2190 .2140 1.438 15/64 1080572 100DAC0234 DA100 .2340 .2290 1.438 1/4 1080573 100DAC0250 DA100 .2500 .2450 1.438 17/64 1080574 100DAC0266 DA100 .2660 .2610 1.438 5/16 1080577 100DAC0312 DA100 .3120 .3070 1.438 21/64 1080578 100DAC0328 DA100 .3280 .3230 1.438 11/32 1080579 100DAC0344 DA100 .3440 .3390 1.438 23/64 1080580 100DAC0359 DA100 .3590 .3540 1.438 3/8 1080581 100DAC0375 DA100 .3750 .3700 1.438 25/64 1080582 100DAC0391 DA100 .3910 .3860 1.438 13/32 1080583 100DAC0406 DA100 .4060 .4010 1.438 7/16 1080585 100DAC0438 DA100 .4380 .4330 1.438 31/64 1080588 100DAC0484 DA100 .4840 .4790 1.438 1/2 1080589 100DAC0500 DA100 .5000 .4950 1.438 33/64 1080590 100DAC0516 DA100 .5160 .5110 1.438 17/32 1080591 100DAC0531 DA100 .5310 .5260 1.438 9/16 1080593 100DAC0562 DA100 .5620 .5570 1.438 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
