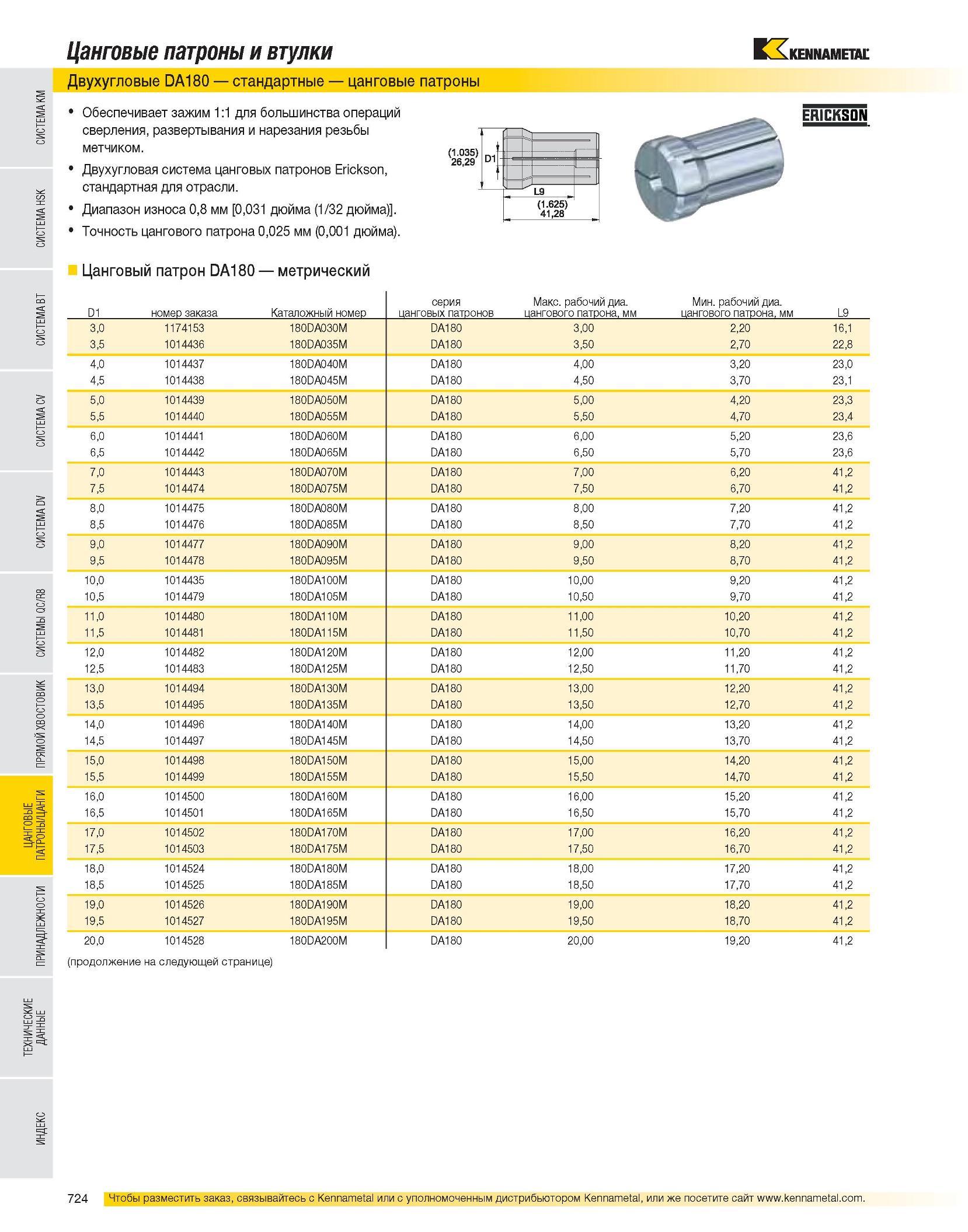

Цанговые патроны и втулки Двухугловые DA180 стандартные цанговые патроны Обеспечивает зажим 1:1 для большинства операций сверления, развертывания и нарезания резьбы метчиком. Двухугловая система цанговых патронов Erickson, стандартная для отрасли. Диапазон износа 0,8 мм [0,031 дюйма (1/32 дюйма)]. Точность цангового патрона 0,025 мм (0,001 дюйма). Цанговый патрон DA180 метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 3,0 1174153 180DA030M DA180 3,00 2,20 16,1 3,5 1014436 180DA035M DA180 3,50 2,70 22,8 4,0 1014437 180DA040M DA180 4,00 3,20 23,0 4,5 1014438 180DA045M DA180 4,50 3,70 23,1 5,0 1014439 180DA050M DA180 5,00 4,20 23,3 5,5 1014440 180DA055M DA180 5,50 4,70 23,4 6,0 1014441 180DA060M DA180 6,00 5,20 23,6 6,5 1014442 180DA065M DA180 6,50 5,70 23,6 7,0 1014443 180DA070M DA180 7,00 6,20 41,2 7,5 1014474 180DA075M DA180 7,50 6,70 41,2 8,0 1014475 180DA080M DA180 8,00 7,20 41,2 8,5 1014476 180DA085M DA180 8,50 7,70 41,2 9,0 1014477 180DA090M DA180 9,00 8,20 41,2 9,5 1014478 180DA095M DA180 9,50 8,70 41,2 10,0 1014435 180DA100M DA180 10,00 9,20 41,2 10,5 1014479 180DA105M DA180 10,50 9,70 41,2 11,0 1014480 180DA110M DA180 11,00 10,20 41,2 11,5 1014481 180DA115M DA180 11,50 10,70 41,2 12,0 1014482 180DA120M DA180 12,00 11,20 41,2 12,5 1014483 180DA125M DA180 12,50 11,70 41,2 13,0 1014494 180DA130M DA180 13,00 12,20 41,2 13,5 1014495 180DA135M DA180 13,50 12,70 41,2 14,0 1014496 180DA140M DA180 14,00 13,20 41,2 14,5 1014497 180DA145M DA180 14,50 13,70 41,2 15,0 1014498 180DA150M DA180 15,00 14,20 41,2 15,5 1014499 180DA155M DA180 15,50 14,70 41,2 16,0 1014500 180DA160M DA180 16,00 15,20 41,2 16,5 1014501 180DA165M DA180 16,50 15,70 41,2 17,0 1014502 180DA170M DA180 17,00 16,20 41,2 17,5 1014503 180DA175M DA180 17,50 16,70 41,2 18,0 1014524 180DA180M DA180 18,00 17,20 41,2 18,5 1014525 180DA185M DA180 18,50 17,70 41,2 19,0 1014526 180DA190M DA180 19,00 18,20 41,2 19,5 1014527 180DA195M DA180 19,50 18,70 41,2 20,0 1014528 180DA200M DA180 20,00 19,20 41,2 (продолжение на следующей странице)
