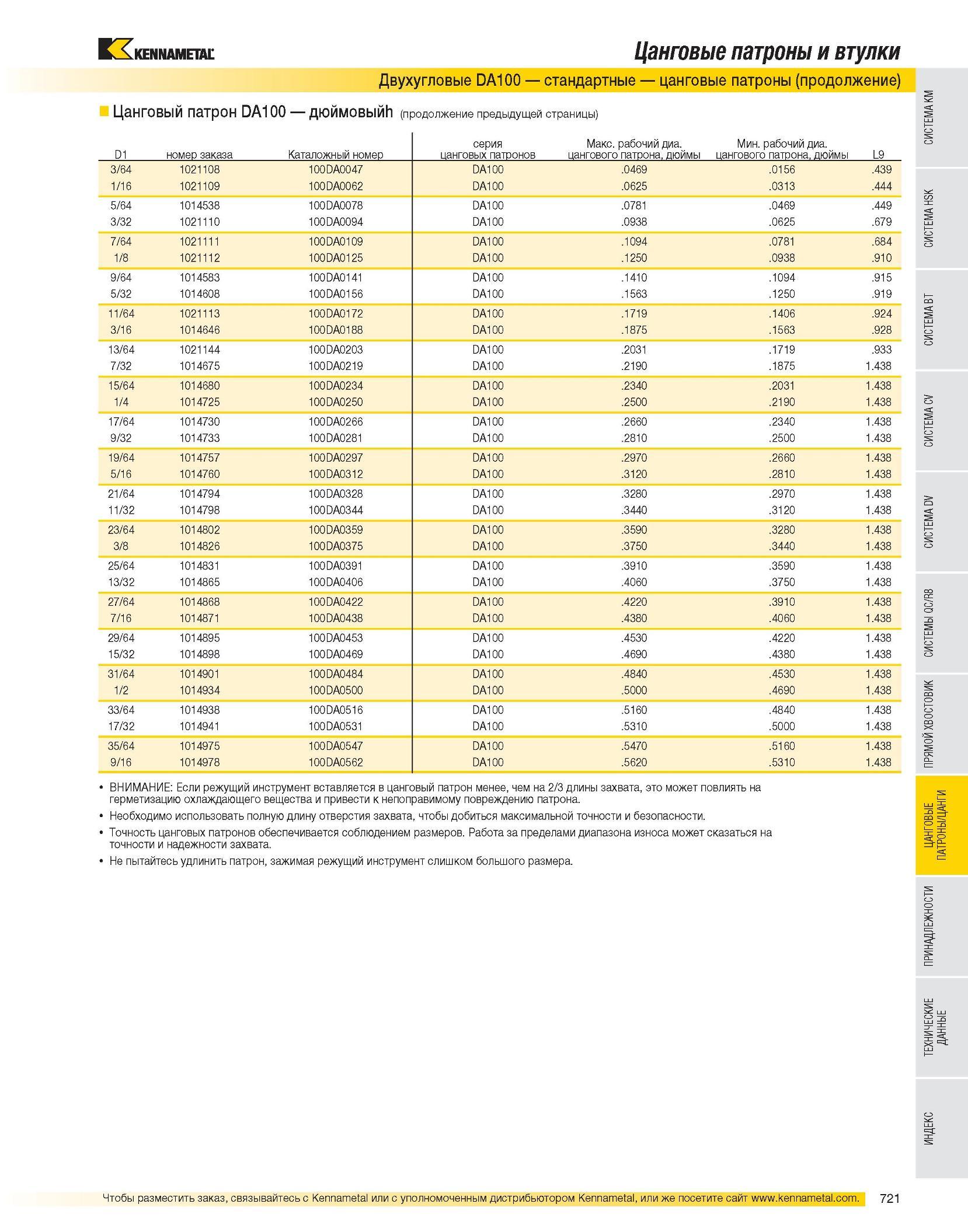

Цанговые патроны и втулки Двухугловые DA100 стандартные цанговые патроны (продолжение) Цанговый патрон DA100 дюймовый| (продолжение предыдущей страницы) D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 3/64 1021108 100DA0047 DA100 .0469 .0156 .439 1/16 1021109 100DA0062 DA100 .0625 .0313 .444 5/64 1014538 100DA0078 DA100 .0781 .0469 .449 3/32 1021110 100DA0094 DA100 .0938 .0625 .679 7/64 1021111 100DA0109 DA100 .1094 .0781 .684 1/8 1021112 100DA0125 DA100 .1250 .0938 .910 9/64 1014583 100DA0141 DA100 .1410 .1094 .915 5/32 1014608 100DA0156 DA100 .1563 .1250 .919 11/64 1021113 100DA0172 DA100 .1719 .1406 .924 3/16 1014646 100DA0188 DA100 .1875 .1563 .928 13/64 1021144 100DA0203 DA100 .2031 .1719 .933 7/32 1014675 100DA0219 DA100 .2190 .1875 1.438 15/64 1014680 100DA0234 DA100 .2340 .2031 1.438 1/4 1014725 100DA0250 DA100 .2500 .2190 1.438 17/64 1014730 100DA0266 DA100 .2660 .2340 1.438 9/32 1014733 100DA0281 DA100 .2810 .2500 1.438 19/64 1014757 100DA0297 DA100 .2970 .2660 1.438 5/16 1014760 100DA0312 DA100 .3120 .2810 1.438 21/64 1014794 100DA0328 DA100 .3280 .2970 1.438 11/32 1014798 100DA0344 DA100 .3440 .3120 1.438 23/64 1014802 100DA0359 DA100 .3590 .3280 1.438 3/8 1014826 100DA0375 DA100 .3750 .3440 1.438 25/64 1014831 100DA0391 DA100 .3910 .3590 1.438 13/32 1014865 100DA0406 DA100 .4060 .3750 1.438 27/64 1014868 100DA0422 DA100 .4220 .3910 1.438 7/16 1014871 100DA0438 DA100 .4380 .4060 1.438 29/64 1014895 100DA0453 DA100 .4530 .4220 1.438 15/32 1014898 100DA0469 DA100 .4690 .4380 1.438 31/64 1014901 100DA0484 DA100 .4840 .4530 1.438 1/2 1014934 100DA0500 DA100 .5000 .4690 1.438 33/64 1014938 100DA0516 DA100 .5160 .4840 1.438 17/32 1014941 100DA0531 DA100 .5310 .5000 1.438 35/64 1014975 100DA0547 DA100 .5470 .5160 1.438 9/16 1014978 100DA0562 DA100 .5620 .5310 1.438 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
